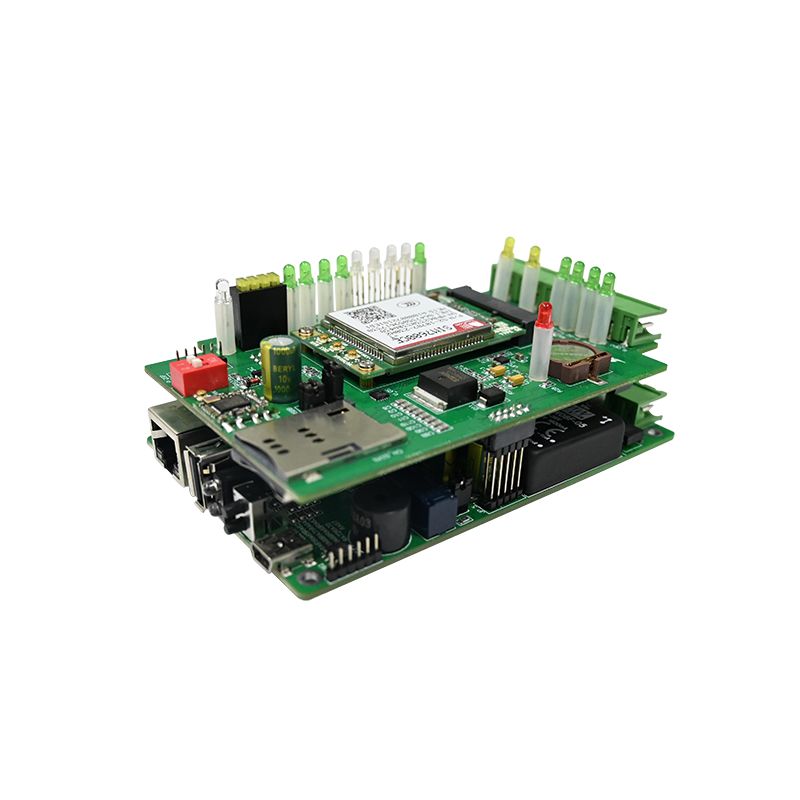

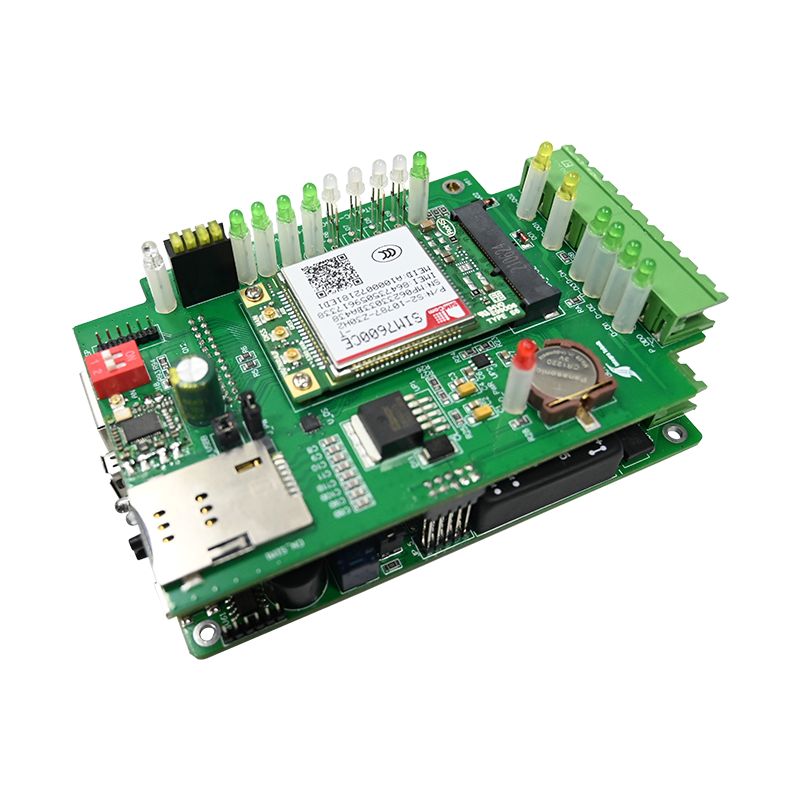

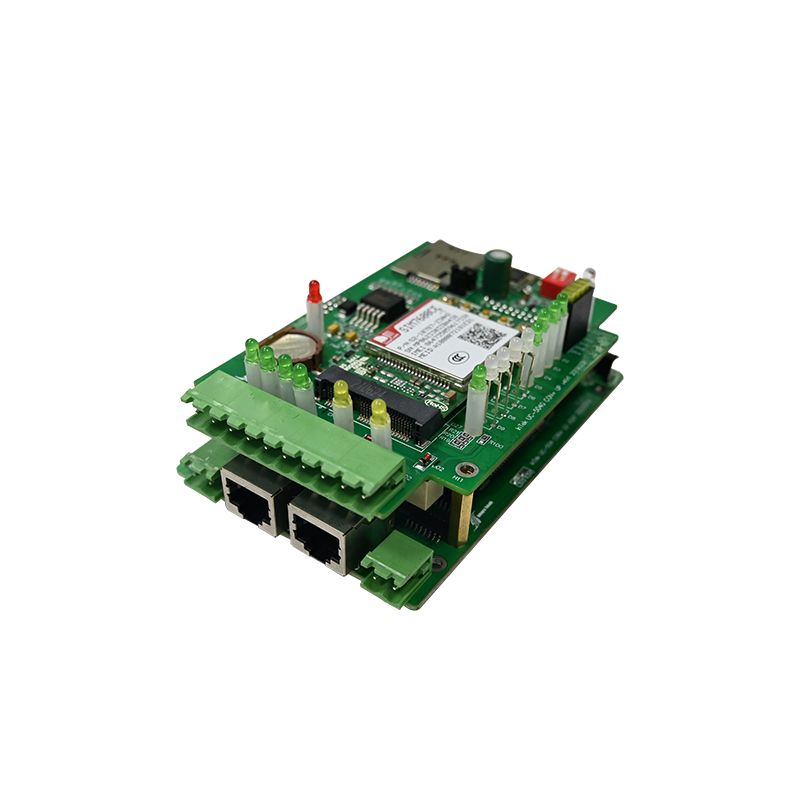

PCBA riadenia prístupu

Prístup UNIXPLOREOvládanie PCBAje vyvinutý pre značky bezpečnostných zariadení, integrátorov systémov kontroly prístupu a poskytovateľov riešení inteligentných budov, ktorí hľadajú spoľahlivé a škálovateľné riešenia elektronickej kontroly prístupu. Táto PCBA na riadenie prístupu na komerčnej úrovni spája rýchle spracovanie autentifikácie, stabilné riadenie relé, šifrovanú komunikáciu a flexibilnú offline správu do kompaktnej a odolnej platformy PCB.

Čo je to PCBA na riadenie prístupu?

PCBA na riadenie prístupu je elektronický mozog vo vnútri čítačiek kariet, klávesníc, biometrických skenerov a ovládačov dverí. Spracováva údaje poverení, robí rozhodnutia o autentifikácii a spúšťa ovládače zámkov. Na rozdiel od univerzálnych dosiek musí PCBA zvládnuť šifrovanie na úrovni zabezpečenia, logiku relé zabezpečenú proti poruchám a neprerušované napájanie počas krátkych výpadkov.

Výber nesprávneho PCBA na riadenie prístupu vedie k úderom dverí, ktoré sa nezablokujú, overeniu poverení trvá niekoľko sekúnd alebo úplnému zablokovaniu systému počas období vysokej premávky.

Základné funkcie PCBA riadenia prístupu

• Čítanie poverení – Wiegand, OSDP alebo sériový vstup z čítačiek RFID/skrytých kariet
• Autentifikačná logika – Integrovaná databáza (offline) alebo prenos do hostiteľského radiča
• Ovládanie relé – Suché kontaktné výstupy pre magnetické zámky alebo elektrické údery
• Monitorovanie vstupu – Snímač polohy dverí (jazýčkový spínač) a tlačidlo žiadosti o odchod (REX).
• Detekcia proti sabotáži – Snímač otvoreného krytu a ochrana proti sabotáži pamäte

Typický Apaplikácie

Podrobné technické parametre

Nasledujúce špecifikácie predstavujú komerčnú prístupovú PCBA vhodnú pre kancelárie, byty a priemyselné zariadenia.

Elektrické charakteristiky

Vstupné a výstupné rozhrania

Pamäť a užívateľská kapacita

Fyzikálne a environmentálne

• Rozmery dosky – 85 mm x 55 mm (štandard) alebo 100 mm x 70 mm (s krytom)
• Montáž – Štyri 3,5 mm otvory pre podpery
• Prevádzková teplota – -20°C až +65°C
• Skladovacia teplota – -40°C až +85°C
• Tolerancia vlhkosti – 10% až 90% RH (bez kondenzácie)
• Zálohovanie batérie – Voliteľný 3,7V Li-ion alebo 12V olovený nabíjací obvod

Bezpečnostné funkcie

• Šifrovanie – AES-128 pre OSDP komunikáciu
• Detekcia sabotáže – Otvorený kryt spúšťa zablokovanie relé a výstup alarmu
• Watchdog timer – Automatický reset po 5 sekundách zablokovania procesora
• Ochrana flash pamäte – Overenie kontrolného súčtu pri štarte

Ako sa porovnáva táto PCBA riadenia prístupu

Časté otázky týkajúce sa PCBA riadenia prístupu

Tieto tri otázky kladú integrátori bezpečnostných systémov, správcovia zariadení a hardvéroví inžinieri, ktorí hodnotia riešenia PCBA riadenia prístupu.

Otázka 1: Aký je rozdiel medzi konfiguráciou relé zabezpečenej proti zlyhaniu a konfiguráciou zabezpečenej proti zlyhaniu na PCBA riadenia prístupu a ktoré by som mal použiť?

odpoveď:Rozdiel určuje, či sa dvere zamknú alebo odomknú počas výpadku prúdu. Zabezpečenie proti poruche (tiež nazývané power-to-open) znamená, že na odomknutie dverí musí byť relé pod napätím. Keď dôjde k výpadku napájania, relé sa vráti do pokojového stavu, čo udrží dvere zamknuté. Používa sa pri bezpečnostných dverách, serverovniach a priestoroch, kde sa manipuluje s hotovosťou, kde je dôležitejšie zabrániť votrelcom ako ľahký únik. Bezpečné pri poruche (power-to-lock) znamená, že na uzamknutie dverí musí byť relé pod napätím. Pri výpadku prúdu sa dvere automaticky odomknú. Vyžadujú to požiarne predpisy pre núdzové východy, dvere na schodištia a akúkoľvek únikovú cestu, kadiaľ musia ľudia uniknúť pri výpadku prúdu. Väčšina dosiek PCBA na riadenie prístupu poskytuje relé so suchým kontaktom nakonfigurované ako formulár C (COM, N/O, N/C). Pre zabezpečenie proti poruche pripojte zámok k N/O svorke. Pre zabezpečenie proti poruche pripojte zámok ku svorke N/C. Pred výberom si vždy overte miestne protipožiarne predpisy – NFPA 101 vyžaduje zabezpečenie proti poruche na všetkých únikových dverách v komerčných budovách. Pre dvere, ktoré vyžadujú bezpečnosť aj požiarnu zhodu, použite bezpečnostný zámok a záložný panel batérie, ktorý udrží PCBA na riadenie prístupu napájané 4-8 hodín po výpadku siete.

Otázka 2: Môže táto PCBA na riadenie prístupu fungovať offline bez sieťového pripojenia a koľko používateľov môže uložiť lokálne?

odpoveď:áno. Táto PCBA funguje úplne offline v samostatnom režime. Všetky používateľské poverenia, plány prístupu a denníky udalostí sú uložené v zabudovanej flash pamäti. Štandardná konfigurácia pojme 1 000 používateľov s 10 000 protokolmi udalostí bez dodatočných nákladov. Rozšírená verzia (rozšíriteľná na mieste pomocou firmvéru) pojme 10 000 používateľov a 50 000 udalostí. Offline prevádzka vyžaduje programovacie zariadenie na počiatočné načítanie používateľov – buď vyhradenú hlavnú kartu (prvá naprogramovaná karta definuje oprávnenia správcu), káblovú klávesnicu pripojenú k pomocnému vstupu alebo dočasné pripojenie notebooku cez konfiguračný port (TTL alebo RS-232). Po naprogramovaní vykoná PCBA na riadenie prístupu lokálne rozhodnutia o autentifikácii za menej ako 50 milisekúnd. Nie je potrebný žiadny cloud, žiadny hostiteľský počítač ani ethernetový kábel. Vďaka tomu sú offline návrhy PCBA ideálne pre vzdialené brány, stavebné prívesy a malé kancelárie, kde je vedenie sieťovej kabeláže nepraktické. Ak chcete získať denníky udalostí z offline dosky, musíte pripojiť prenosný počítač alebo použiť prenosné zariadenie na prenos údajov. Monitorovanie v reálnom čase vyžaduje sieťovú PCBA riadenia prístupu s Ethernetom alebo Wi-Fi.

Otázka 3: Ako pripojím čítačku Wiegand k tomuto PCBA riadenia prístupu a aká je maximálna vzdialenosť kábla?

odpoveď:Rozhranie Wiegand používa tri aktívne signály: Dáta 0 (D0), Dáta 1 (D1) a zem (GND). Niektoré čítačky vyžadujú aj napájanie +12V. Postupujte podľa tejto tabuľky zapojenia:

Maximálna vzdialenosť kábla pre Wiegand pri 12 V závisí od prierezu drôtu a kapacity kábla:

Použite lankový tienený kábel s krútenou dvojlinkou s drenážnym drôtom. Tienenie pripojte k uzemneniu len na konci PCBA riadenia prístupu (nikdy nie na čítačke), aby ste sa vyhli zemným slučkám. Pre vzdialenosti presahujúce tieto limity nainštalujte Wiegand repeater alebo prepnite na OSDP (RS-485), ktorý spoľahlivo dosiahne 1200 metrov (4000 stôp). Pred konečnou inštaláciou vždy otestujte s dlhým káblom na stole – degradácia signálu môže spôsobiť prerušované čítanie kariet, ktoré sa ťažko ladí na mieste.

Najlepšie postupy inštalácie pre PCBA riadenia prístupu

Dokonca aj kvalitná PCBA riadenia prístupu zlyhá, ak je nainštalovaná nesprávne. Postupujte podľa týchto pokynov.

Miesto montáže

• Vo vnútri zabezpečenej oblasti – Umiestnite ovládač do chránenej zóny (nie nad dvere zvonku)
• Výška – 1,5 až 1,8 metra pre prístup z klávesnice počas programovania
• Kryt – Pre komerčné inštalácie použite kovovú uzamykateľnú krabicu
• Oddelenie – Udržujte vedenie striedavého prúdu (120/240 V) aspoň 30 cm od nízkonapäťového vedenia

Pokyny na zapojenie relé

Bežné chyby v zapojení

Kontrolný zoznam testovania pred nasadením

Pred opustením lavice spustite túto sekvenciu na každom PCBA riadenia prístupu.

Postup skúšobnej stolice

1. Použite 12 V DC a zmerajte prúd (40-60 mA typicky pri voľnobehu)
2. Predložte platnú kartu – relé by malo kliknúť a LED zmeniť stav
3. Zmerajte kontinuitu medzi svorkami N/O relé (mali by sa uzavrieť na naprogramovaný čas zdržania)
4. Predložte neplatnú kartu – relé sa nesmie aktivovať
5. Aktivujte vstup REX – dvere sa musia odomknúť bez poverenia
6. Otvorte kryt – sabotážny výstup musí zmeniť stav
7. Simulovať vstup požiarneho poplachu – všetky bezpečnostné relé sa musia vypnúť

Kritériá úspešnosti/neúspešnosti

Odkaz na kľúčové špecifikácie

Tento blok si ponechajte pre obstarávanie a technické referencie.

PCBA riadenia prístupu – Obchodná trieda

• Vstup: 9-24V DC, 60mA pohotovostný režim
• Rozhranie čítačky: Wiegand 26/34-bit alebo OSDP (RS-485)
• Používateľská kapacita: 1 000 (štandardná) / 10 000 (rozšírená)
• Denník udalostí: 10 000 udalostí
• Relé: Lock (5A) + Aux (2A)
• Vstupy: Dverový senzor, REX, protipožiarne blokovanie
• Prevádzková teplota: -20°C až +65°C

• Zabezpečenie: AES-128, strážny pes, detekcia manipulácie
