PCBA

Prečo UNIXPLORE dodáva PCBA priemyselnej kvality pre kritické aplikácie

Pre inžinierov a manažérov obstarávania je zostava dosky s plošnými spojmi (PCBA) jediným komponentom, ktorý je v akomkoľvek elektronickom produkte najcitlivejší na poruchy.UNIXPLORE, pôsobiaca z Dongguan, Čína od roku 2011, si vybudovala svoju reputáciu na zostavách, ktoré prežijú skutočné podmienky – teplotné cykly, vibrácie, vlhkosť a nepretržitú prevádzku.

Na rozdiel od veľkoobjemových spotrebiteľských predstavenstiev sa UNIXPLORE zameriava na spoľahlivosť špecifickú pre aplikácie v ôsmich odvetviach, od zdravotníckych zariadení po automobilové systémy.

Výhoda UNIXPLORE na kľúč

Jeden predajca ovládajúci celý reťazec eliminuje osočovanie. UNIXPLORE vlastní alebo priamo riadi každý krok:

• Návrh a výroba PCB – Interná kontrola rozloženia pre integritu signálu.
• Obstarávanie komponentov – získavanie iba od franšízových distribútorov.
• Montáž SMT & THT – umiestňovacie linky Panasonic a Yamaha.
• Predprogramovanie – Mikrokontroléry pred spájkovaním blikali.
• Funkčné testovanie – Vlastné testovacie prípravky pre každý produkt.

Konštrukcia krabice a káblový zväzok – Hotový výrobok pripravený na predaj.

Certifikáty, ktoré si môžete overiť

UNIXPLORE udržiava štyri aktívne certifikácie tretích strán:

• ISO9001:2015 – Úplný systém manažérstva kvality.
• SGS – Nezávislé overovanie materiálov a procesov.
• RoHS – Súlad pre európske a severoamerické trhy.
• UL – Uznaná zostava komponentov pre požiarnu bezpečnosť.

Nezobrazuje sa žiadna certifikácia, pokiaľ nie je aktuálna. UNIXPLORE na požiadanie zverejňuje dátumy auditu.

Osem kategórií PCBA špecifických pre aplikáciu z UNIXPLORE

Každá kategória používa iné pravidlá návrhu, triedy komponentov a testovacie protokoly.

PCBA domácich spotrebičov

Práčky, chladničky, indukčné varné dosky. Vyžaduje konformný náter proti pare a zvyškom čistiaceho prostriedku. UNIXPLORE pridáva obvody na utlmenie relé, aby sa zabránilo resetovaniu mikrokontroléra.

Priemyselné riadenie PCBA

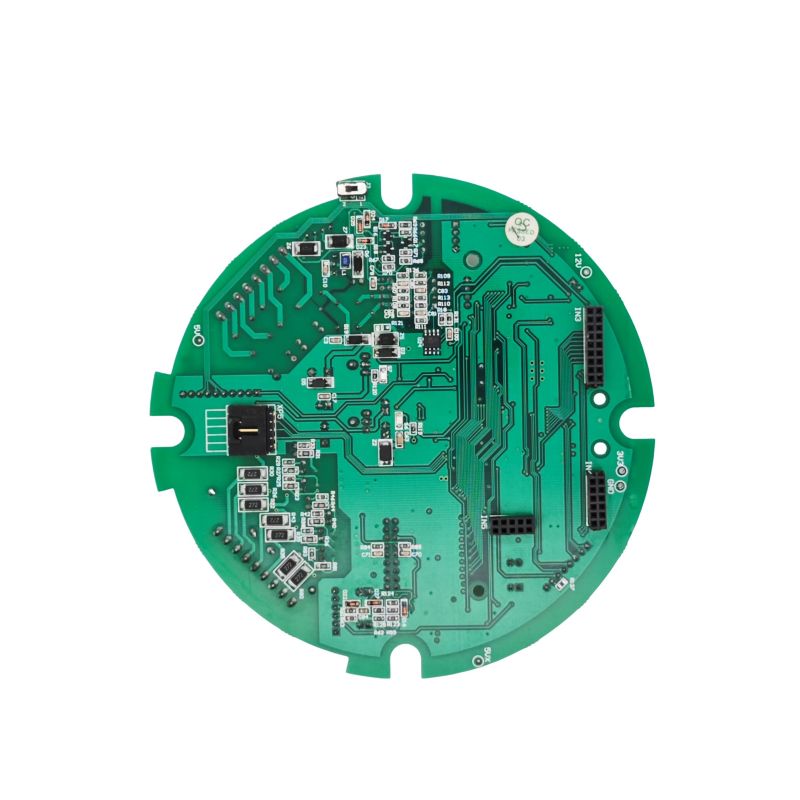

PLC, motorové pohony, regulátory teploty. Široký prevádzkový rozsah (-30°C až +85°C) s prepäťovou ochranou na všetkých vstupoch. UNIXPLORE štandardne používa kondenzátory s teplotou 105 °C.

Automobilové PCBA

Vnútorné osvetlenie, ovládanie okien, vyhrievanie sedadiel. Odolnosť proti vibráciám je povinná. UNIXPLORE zabezpečuje všetky konektory lepidlom a špecifikuje pasíva automobilovej triedy (AEC-Q200).

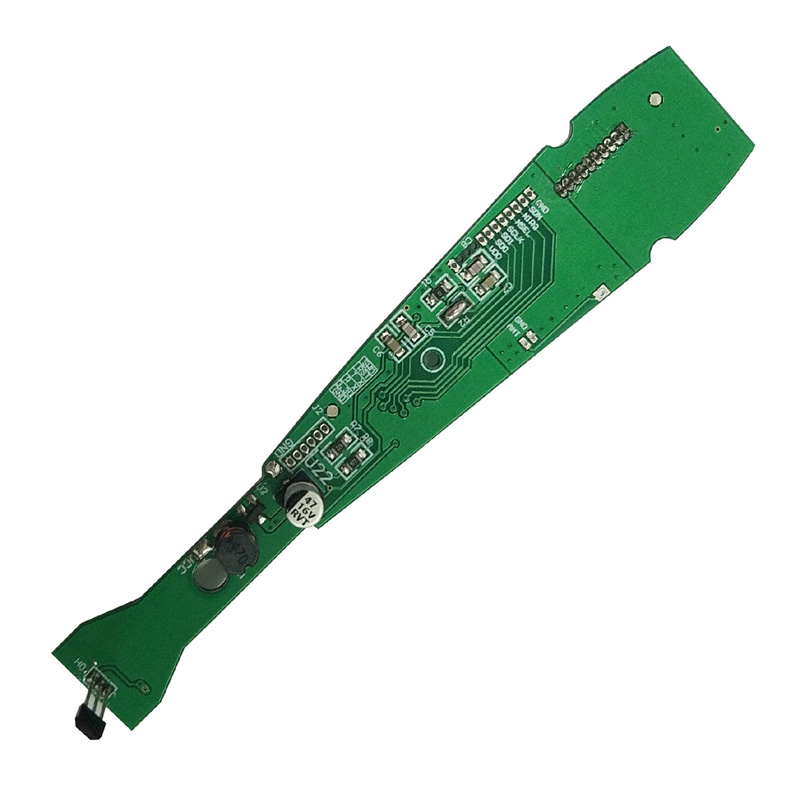

PCBA spotrebnej elektroniky

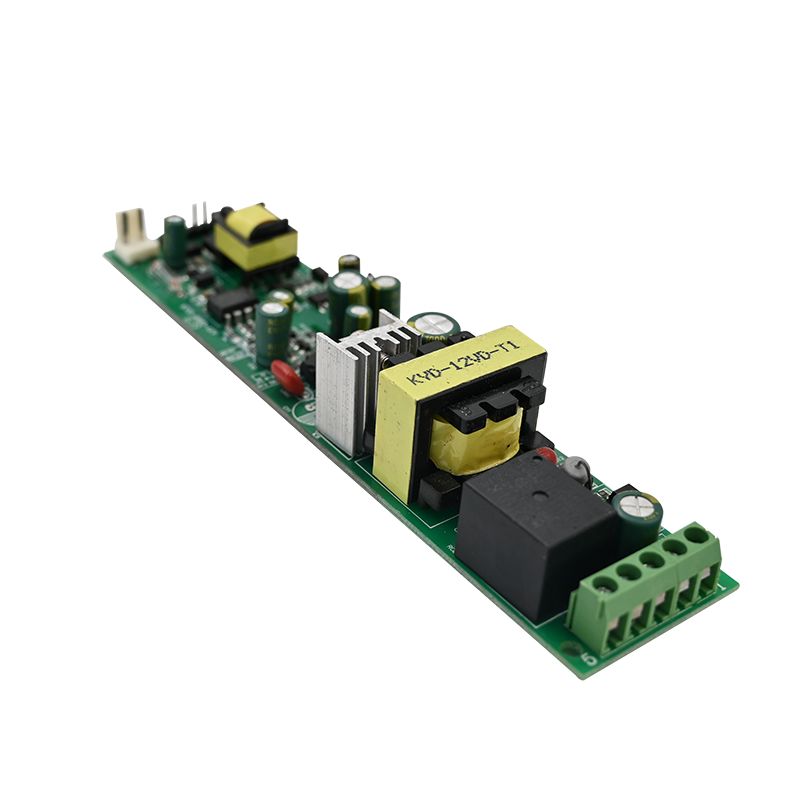

Inteligentné zástrčky, diaľkové ovládače, power banky. Cenovo citlivé, ale vyžaduje konzistentné spájkované spoje. UNIXPLORE používa 100 % automatizovanú optickú kontrolu (AOI) aj pri sériách s nízkou maržou.

Zdravotnícke vybavenie PCBA

Pacientske monitory, infúzne pumpy, diagnostické prístroje. Sledovateľnosť komponentov na úroveň šarže. UNIXPLORE izoluje medicínsku líniu v samostatnej čistej zóne.

PCBA bezpečnostného systému

IP kamery, pohybové senzory, prístupové panely. Zamerajte sa na nízku spotrebu v pohotovostnom režime. UNIXPLORE testuje každú dosku na zvodový prúd pod 50 µA.

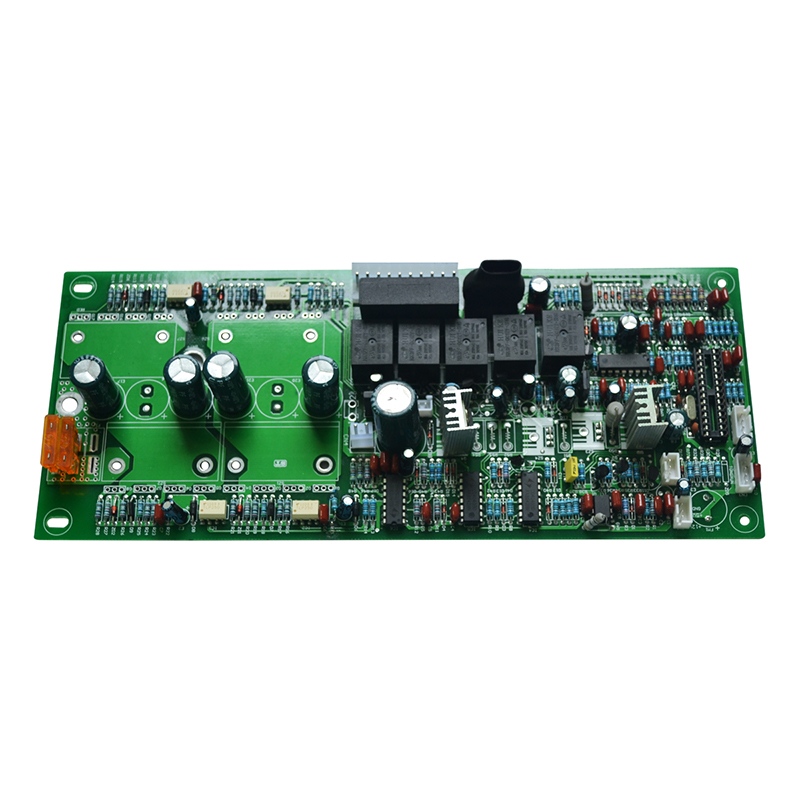

PCBA v zdravotníctve

Rehabilitačné vybavenie, teplomery, nositeľné zariadenia pre starších ľudí. Nižšia regulačná záťaž ako v medicíne, ale vyžaduje užívateľsky bezpečný dizajn (žiadne ostré spájkovacie konce, žiadne vystavené vysoké napätie).

LED osvetlenie PCBA

Lineárne vodiče, záhradnícke svetlá, značky núdzových východov. Tepelný manažment určuje životnosť. UNIXPLORE používa PCB s hliníkovým jadrom a validáciu termočlánkov počas testu.

UNIXPLORE PCBA FAQ – Technické odpovede

Tieto tri otázky prichádzajú každý týždeň od zákazníkov UNIXPLORE vo fáze prototypovania a výroby.

Otázka 1: Zdroje UNIXPLORE komponenty priamo od franšízových distribútorov a čo sa stane, ak je časť zastaraná?

Odpoveď: Áno. UNIXPLORE udržiava nákupné účty s DigiKey, Mouser, Arrow a LCSC pre pasívne komponenty. Pre aktívne časti (IC, tranzistory, moduly) UNIXPLORE používa iba franšízových distribútorov alebo priame výrobné linky. Nepoužíva sa žiadny šedý trh ani necertifikovaní makléri. Ak je riadková položka kusovníka zastaraná, UNIXPLORE vykoná trojkrokový proces: najprv prehľadá zásoby autorizovaného distribútora; po druhé, navrhuje výmenu typu drop-in s identickými pinoutmi a elektrickými špecifikáciami; po tretie, pred akoukoľvek zámenou predloží pôvodnému zákazníkovi písomné posúdenie rizika. Pre priemyselné produkty s dlhou životnosťou ponúka UNIXPLORE doživotnú nákupnú službu, kde si zákazník vopred zakúpi 5-10 rokov odhadovaného dopytu a UNIXPLORE ich uskladní v nádobách s regulovanou vlhkosťou so štvrťročnou kontrolou.

Otázka 2: Aké funkčné testovanie štandardne vykonáva UNIXPLORE a aké testy stoja navyše?

Odpoveď: Štandardne každá PCBA UNIXPLORE dostáva automatizovanú optickú kontrolu (AOI) na strane SMT, vizuálnu kontrolu na strane THT a napájaný „dymový test“, ktorý kontroluje skraty, správne napäťové koľajnice a základnú funkciu oscilátora. Toto je zahrnuté v cene za kus. Mimoriadne nákladné testy zahŕňajú: testovanie na okruhu (ICT) s použitím klincového upínadla (jednorazový poplatok za uchytenie 250–250–800 plus 0,15–0,50 za každú dosku), plne funkčný test vášho skriptu (inžiniersky čas 0,15–0,50 na každú dosku), úplný test (spracovanie stroja/výroba 5 hodín) + test boundary scan (JTAG) pre zariadenia BGA (0,30 USD za dosku) a testovanie zapálenia (24-168 hodín pri zvýšenej teplote, cena podľa obsadenosti komory). UNIXPLORE vždy odporúča funkčné testovanie akejkoľvek dosky s mikrokontrolérom alebo viac ako 200 komponentmi. Spoločnosť poskytuje prvým zákazníkom šablónu špecifikácie testu.

Otázka 3: Aká je typická doba prípravy od súborov Gerber po hotovú krabicovú PCBA s UNIXPLORE?

Odpoveď: Pre štandardnú obojstrannú dosku SMT so 100-300 komponentmi a bez krabicovej zostavy sa UNIXPLORE dodáva do 15 až 18 pracovných dní. To sa delí takto: 3 dni na obstaranie komponentov (za predpokladu, že všetky diely sú aktívne a na sklade distribútora), 4 dni na výrobu DPS (FR4, 1,6 mm, HASL alebo ENIG), 2 dni na vytvorenie šablóny a nastavenie programu SMT, 3 dni na umiestnenie a pretavenie SMT, 2 dni na ručné spájkovanie THT a vlnové spájkovanie, 2 dni na funkčné testovanie a AOI špecifikované) a záverečná kontrola. Pridanie krabice (montáž plastového alebo kovového krytu) pridáva 5-7 dní. Pridanie káblového zväzku alebo zostavy káblov pridáva 3-4 dni. Služba Rush (celkom 10 pracovných dní pre holé PCBA) je k dispozícii za príplatok 30 %, ale vyžaduje schválenie dostupnosti komponentov UNIXPLORE. Dodacie lehoty začínajú, keď UNIXPLORE potvrdí, že súbory Gerber, kusovníky a údaje ťažiska sú bez chýb. Bežné oneskorenia sú spôsobené chýbajúcimi značkami polarity alebo nesprávnymi knižnicami stopy.

Ako UNIXPLORE zvláda tri skryté režimy zlyhania PCBA

Aj správne spájkovaná doska môže predčasne zlyhať. UNIXPLORE navrhuje tieto tri riziká.

Creep spájkovaného spoja

Tepelná rozťažnosť spájku časom praskne. UNIXPLORE reflow profily sú optimalizované podľa hrúbky dosky a hustoty komponentov.

Elektrochemická migrácia

Vlhkosť plus predpätie zvyšuje kovové dendrity. UNIXPLORE používa ultračisté tavidlo bez čistenia a špecifikuje štandardy čistoty IPC triedy 2 alebo triedy 3.

Latch-Up mikrokontroléra

Chyby v sekvenovaní napájania ničia integrované obvody. UNIXPLORE pridáva TVS diódy a sekvenuje napájacie koľajnice počas testu.

Získanie bezplatnej cenovej ponuky z UNIXPLORE

UNIXPLORE poskytuje záväzné cenové ponuky pre prototypové a výrobné množstvá. Požadované dokumenty:

· Súbory Gerber (formát RS-274X)

· Kusovník s číslami dielov výrobcu a množstvami

· Výkres zostavy alebo súradnice vyberania a umiestňovania

· Akékoľvek špecifikácie testu alebo špeciálne pokyny

Kontaktujte UNIXPLOREdostať odpoveď do 24 hodín; uveďte prosím nasledujúce informácie::

· Jednotková cena pri cieľovom množstve (100, 500, 1000, 5000)

· Jednorazové NRE (nástroje, šablóny, testovací prípravok)

· Pevný dodací čas do prístavu Shenzhen alebo od dverí k dverám
