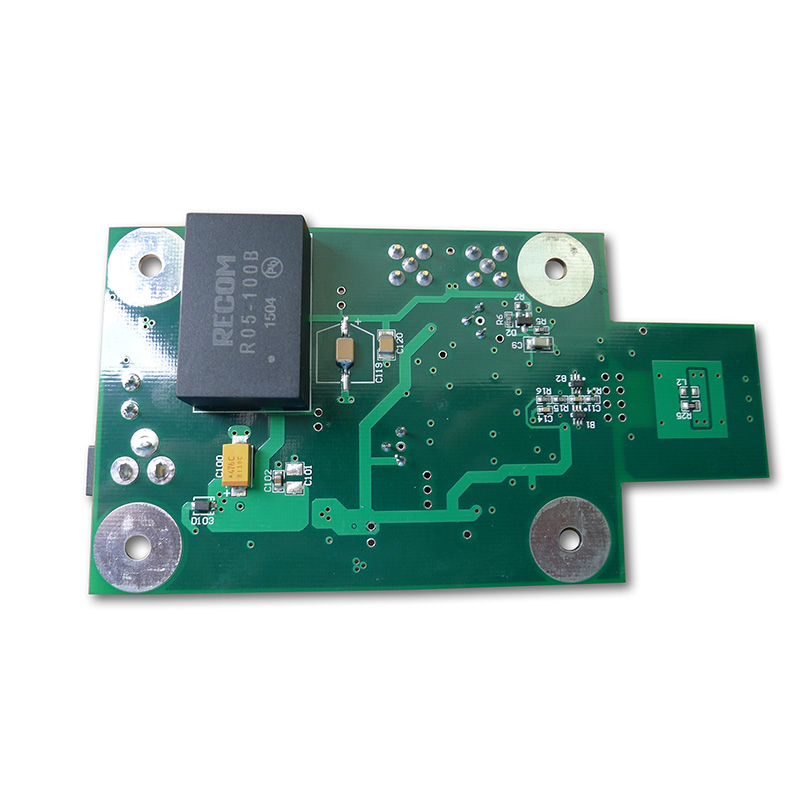

Základné požiadavky na spoľahlivosť PCBA pre baby monitor
Spoľahlivosť začína špecifikáciami. Nehádajte podmienky detskej izby.
Environmentálne a prevádzkové parametre
ParameterPožadovaný ŠpecifikáciaPrečo na tom záleží Prevádzková teplota 0°C až 45°CVykurovacie telesá a otvorené okná Tolerancia vlhkosti10%--90% nekondenzujúce Zvlhčovače a slintanieNepretržitá prevádzka minimálne 72 hodín Rodičia zabudli nabiť Pád prežitie 1,5 m na koberec Batoľatá hádžu jednotky pre detskú jednotku V prevádzkový cyklus crib<1%
Power Architecture pre 24/7 prevádzku
Power RailComponent Spoľahlivosť Funkcia Nabíjačka batérieLineárna nabíjačka s tepelnou reguláciou Zabraňuje požiaru lítia 3,3 V digitálny DC-DC (2 MHz prepínanie) Udržuje hluk nad zvukovým pásmom 3,0 V RFU Ultranízkohlučný LDO (10 µVrms) Žiadne otrasy na jadre 2,4 GHz 1,8 V LDO s obmedzením prúdu MCU ochrana pred skratom
Kritické: Pridajte superkondenzátor (0,47F, 5,4V) za integrovaný obvod na ochranu batérie. To umožňuje 10 sekúnd záznamu po vypnutí pri nízkej úrovni batérie.
Výber komponentov pre vysoké MTBF
Stredná doba medzi poruchami (MTBF) pre PCBA pre baby monitor by mala presiahnuť 50 000 hodín. Nižšie sú uvedené osvedčené možnosti.
Bezdrôtový čipset a anténa
Vyberte si čipset s:
- Integrovaná PA(výstupný výkon ≤ +10 dBm, aby spĺňal bezpečnostné normy pre deti)
- Pred hovorom počúvajte(zabráňte rušeniu s bezdrôtovými telefónmi)
- Preskakovanie frekvencie(40+ kanálov)
Rodina čipových súpravVýhodaNevýhodaNordic séria nRF52 Nízky spánkový prúd (0,5 µA)Obmedzená šírka pásma videaSilicon Labs EFR32Vynikajúci ADC pre audioVäčší balík (QFN48)Texas Instruments CC26xx-40°C až +85°C hodnotenieVyžaduje externý predradník
Výber antény: Použite meandrovú anténu s obráteným F (MIFA) na okraji PCBA. Udržujte vzdialenosť 10 mm od kovových predmetov (magnety reproduktorov, batérie).
Zvukový vstup a spracovanie
Komponent Špecifikácia Spoľahlivosť PoznámkaMikrofón MEMS, citlivosť -38 dBVSilikónový kryt pre odolnosť proti slintaniu PredzosilňovačZosilnenie 40 dB, hluk < 5 nV/√HzAC-spojené s 0,1 Hz HPF (odstráňte rachot) Prah VOXNastaviteľný od -40 do -10 dBCFSDigital amplifikácie-DB hysterézia 1,5 W do 8Ω feritovej guľôčky na výstupných vodičoch (zníženie EMI)
Snímanie teploty (kritický bezpečnostný prvok)
Umiestnite termistor (NTC, 10 kΩ pri 25 °C) na PCBA detskej jednotky v blízkosti nabíjacieho integrovaného obvodu. Firmvér musí:
- Zaznamenajte teplotu každých 30 sekúnd
- Vypnite nabíjanie pri 50 °C
- Pošlite bezdrôtové upozornenie na rodičovskú jednotku pri 45 °C

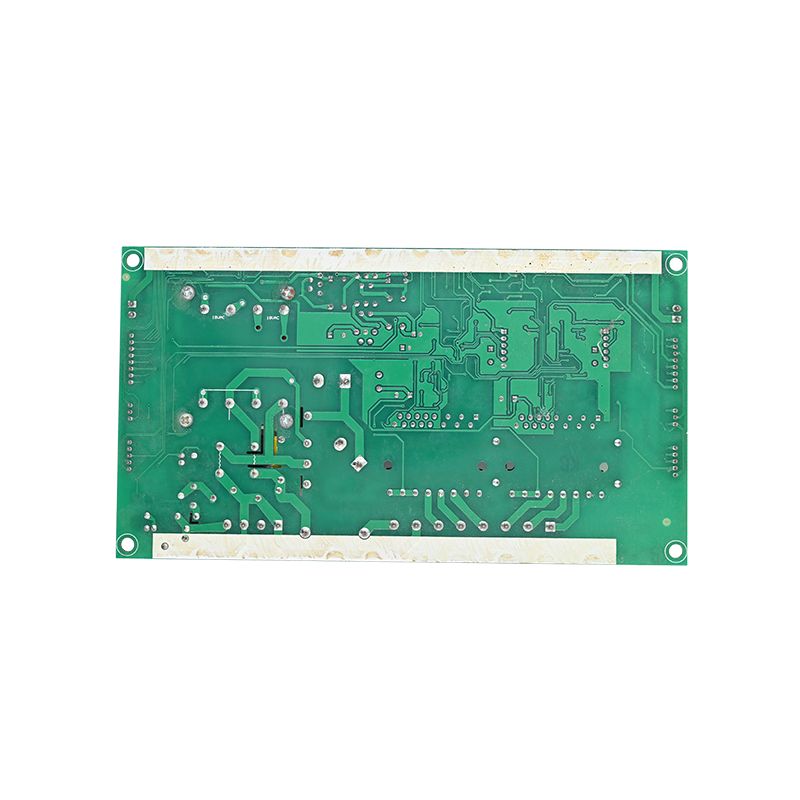

Rozloženie PCB pre nízky únik RF a kvalitu zvuku
Hlučná PCBA baby monitora spôsobuje statickú elektrinu a výpadky. Dodržiavajte tieto pravidlá.
Zásobník vrstiev a uzemnenie
LayerFunctionConstraintTopRF (napájanie antény, čipová súprava)Koplanárny vlnovod so zemouVnútorný 1Nepretržitý uzemnenieŽiadne rozdelenia pod RF sekciouVnútorný 2Napájanie (3,3V, 1,8V)Ostrov pod každým LDOBottomAudio, tlačidlá, LEDUdržiavajte digitálne stopy mimo mikrofónového vstupu
Pravidlo: Na každý napájací kolík umiestnite 0,1 µF kondenzátor. Pre nízku indukčnosť použite veľkosť 0402.
Zvuková izolácia uzemnenia
Digitálna zem a analógová zem sa musia stretnúť v jednom bode pod kodekom. Medzi zemnými plochami použite feritové guľôčky (600 Ω pri 100 MHz), ale až po overení, že neexistujú žiadne uzemňovacie slučky.
Skontrolujte osciloskopom: Sníma výstup mikrofónu počas vysielania RF. Hluk by mal zostať medzi vrcholmi pod 2 mV.
Kontrolný zoznam validácie a certifikácie
Pred výrobou otestujte PCBA každej detskej pestúnky podľa týchto šiestich noriem.
Kritériá testovacej metódyPass/Fail Výpadok zvuku Chôdza 30 metrov s 3 stenami< 3 výpadky za minútu v trvaní >100 ms Výdrž batérie Nepretržitý VOX pri 65 dB SPL> 70 hodín pri 2000 mAh batériiBezpečnosť nabíjaniaKrátke batériové terminály v režime PCBA, bez prerušenia F koexistuje O CR 7 hiccup smerovač (2,4 GHz)Žiadna trvalá desenzibilizácia Odolnosť voči slinámSoľný sprej na porte mikrofónuPo vysušení sa zvuk vráti do normáluPrehnané vybitieNapätie batérie 2,8VMCU vypne RF, zachová RTC
FAQ -- Bežné otázky o spoľahlivom PCBA pre baby monitor
Otázka 1: Aká je najčastejšia skrytá porucha v dizajnoch PCBA pre baby monitory?
A:Mikrofonický šum z keramických kondenzátorov umiestnených v blízkosti vstupnej cesty zvuku. Keď detská jednotka vibruje (z kočíkového motora alebo spadnutej hračky), dielektrické kryty triedy 2 (X7R, X5R) generujú piezoelektrické napätie až do 5 mV. Toto sa spája s predzosilňovačom mikrofónu a vytvára počuteľné cvakanie alebo dunenie. Riešenie je dvojaké: 1) Použite kondenzátory C0G (NP0) pre všetky zvukové väzby a odpojenie v prvom stupni zosilnenia. 2) Ak sa X7R nedá vyhnúť, fyzicky otočte kondenzátor o 90 stupňov na PCBA, aby sa mechanické napätie vyrovnalo so smerom elektródy. Vždy overte pomocou vibračnej tabuľky pri 20 Hz, 1 grms.
Otázka 2: Ako ovplyvňuje výber chémie batérie životnosť PCBA pre detské monitory?
A:Tri chemické látky vytvárajú veľmi odlišné spôsoby zlyhania:
- Li-ion (18650): Najvyššia hustota energie, ale vyžaduje presné nabíjanie CC/CV. Chýbajúci snímač záporného teplotného koeficientu (NTC) vedie k tepelnému úniku. Používajte iba s overenými batériami obsahujúcimi ochranný IC.
- LiFePO4: Bezpečnejšia (žiadny tepelný únik pod 150 °C) a dlhšia životnosť cyklu (2000 cyklov). Avšak nižšie napätie (3,2 V nominálne) vyžaduje zosilňovací konvertor pre 3,3 V logiku, čo zvyšuje náklady a zvlnenie šumu.
- NiMH(nízkonákladové návrhy): Veľmi zhovievavý, ale trpí pamäťovým efektom. PCBA musí obsahovať vybíjací okruh každých 30 cyklov na prekalibrovanie palivomera. Bez toho sa doba prevádzky po 6 mesiacoch zníži o 50 %.
Pre spoľahlivú detskú pestúnku PCBA zvoľte LiFePO4 pre bezpečnosť alebo kvalitný Li-ion s duálnou prepäťovou ochranou (IC + PTC).
Otázka 3: Môžem použiť rovnaký dizajn PCBA pre iba audio aj video pestúnky?
A:Nie a pokus o to prináša tri špecifické problémy so spoľahlivosťou:
- Šírka pásma pamäte-- Zvuk potrebuje iba 64 kB RAM. Video vyžaduje aspoň 2 MB pre komprimované snímky. Zdieľaná PCBA s externou RAM pridáva dlhé stopy, ktoré zlyhávajú pri testovaní ESD.
- RF pracovný cyklus-- Zvuk sa prenáša 10 % času. Video prenáša 80 % času. Rovnaký 2,4 GHz PA sa prehrieva v režime videa a po 20 minútach sa zníži zisk o 6 dB. Pre video návrhy potrebujete termálne pole pod PA.
- Dodávka energie-- Zvuková opatrovateľka PCBA dosahuje vrchol pri 200 mA. Video vrcholí pri 600 mA. Bežné rozloženie dosky plošných spojov s tenkými napájacími stopami (0,25 mm) spôsobuje pokles napätia, ktorý resetuje modul kamery. Návrhy videa vyžadujú stopy 0,6 mm alebo samostatný konvertor 1A.
Zostavte dve samostatné PCBA. Iba zvuk používa 2-vrstvovú dosku. Video vyžaduje 4 vrstvy s riadenou impedanciou.

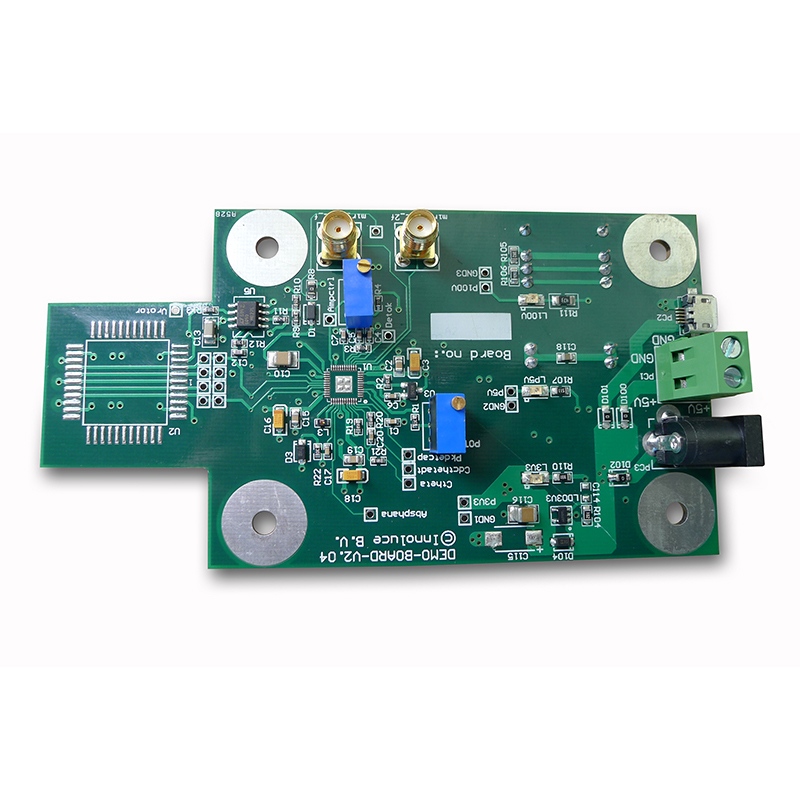

Výrobné testovanie na nulové riziko dojčiat
Každá zostavená PCBA opatrovateľky musí prejsť:
Testovacia stanica Trvanie Kritériá odmietnutia Zvuková slučka 10 sekúndTHD > 1 % pri 1 kHz Simulátor batérie30 sekúnd Nabíjací prúd > 50 mA pod 3,0 VRF citlivosť 5 sekúnd Chybovosť paketu > 1 % pri -95 dBmNadmerná teplota 60 sekúnd Akýkoľvek bod > 60 °C po úplnom nabití
Konečný kontrolný zoznam preskúmania dizajnu
PoložkaPotvrdenieSchémaVšetky vstupy majú ESD ochranu (8 kV kontakt)BOMC menovité napätie kondenzátora ≥ 2× očakávané (napr. 10V pre 5V koľajnicu)MechanickéŽiadne vysoké komponenty (výška > 4 mm) v blízkosti oblastí uchopenia FirmvérWatchdog timer resetuje MCU, ak VOX visí dlhšie ako 5 minút36C8 Part15Compliance (zvuková bezpečnosť)
Navrhovanie spoľahlivej PCBA pre baby monitor znamená uprednostňovanie bezpečnosti dojčiat pred znižovaním nákladov. Dobre postavená doska funguje ticho pri prerezávaní zubov a záchvatoch hnevu. Testujte v skutočných podmienkach škôlky - stroje s bielym šumom, tlmenejšie svetlá a mikrovlnné rúry. To je jediný spôsob, ako získať dôveru rodičov.
