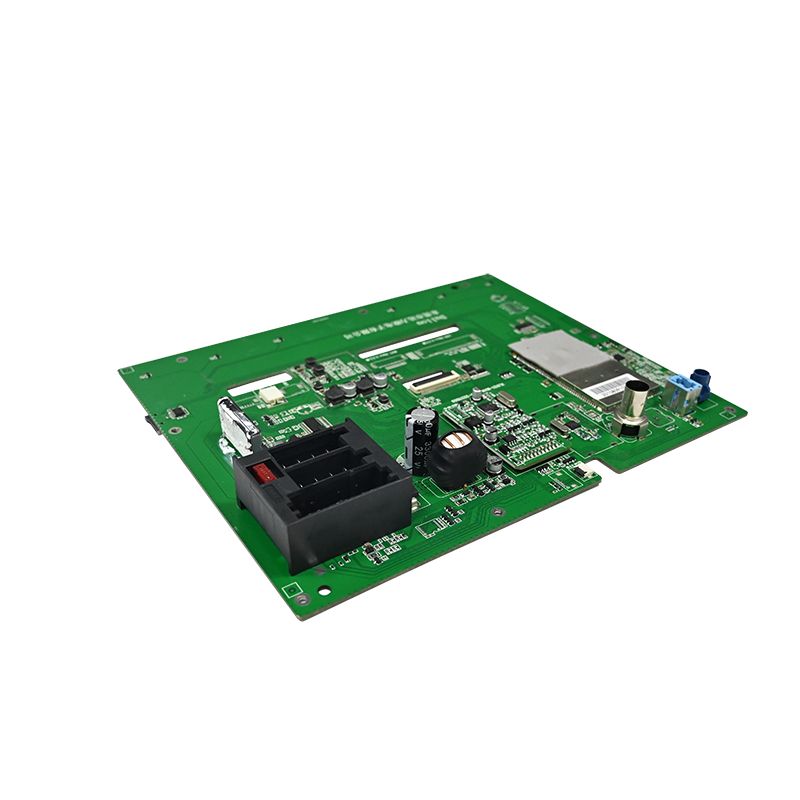

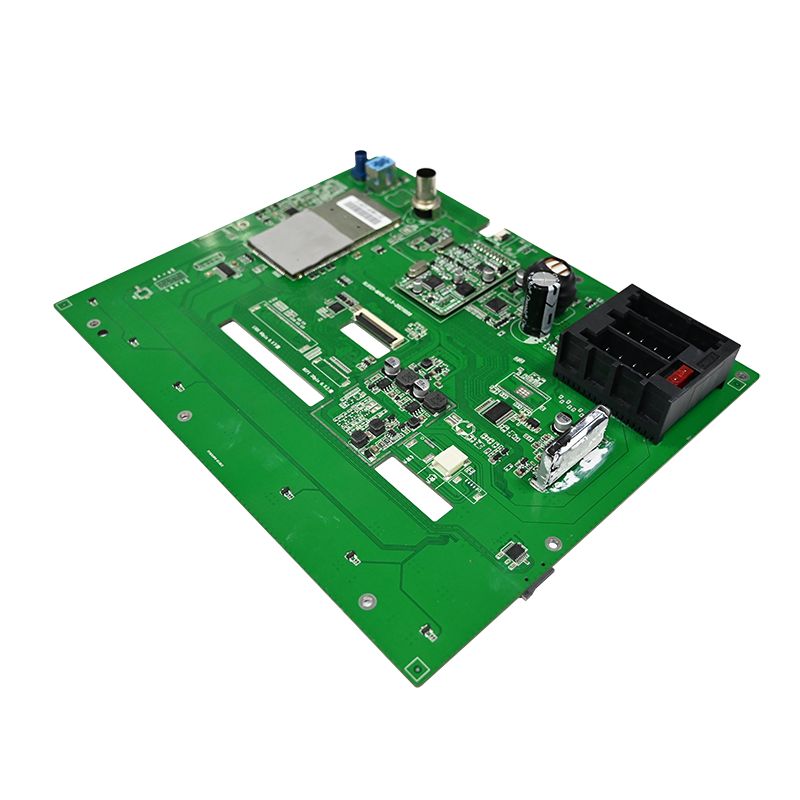

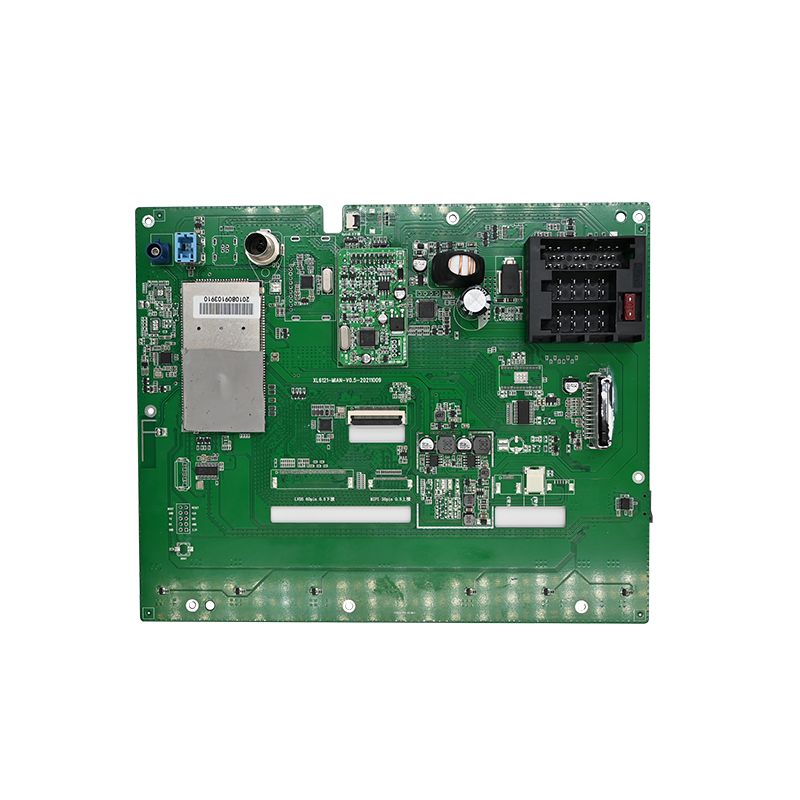

Dash Cam PCBA

Špecifikácie základnej kvality pre Dash Cam PCBA

Definujte tieto parametre pred získavaním komponentov. Každé rozhodnutie vyplýva z tepelných a vibračných požiadaviek.

Prevádzkové prostredie pre automobilové použitie

Rozpočet tepelného manažmentu

Kritické: Znížte všetky elektrolytické kondenzátory na 50 % menovitého napätia pri 105 °C. 6,3V uzáver na 5V koľajnici zlyhá do 6 mesiacov.

Výber komponentov pre kvalitnú Dash Cam PCBA

Dobrá kvalita začína od dielov automobilovej triedy. Komponenty spotrebiteľskej kvality spôsobujú poruchy v poli.

Zostava obrazového snímača a objektívu

Vyhnite sa senzorom rolovania bez globálneho resetovania. Rýchly pohyb spôsobuje zošikmenie, ktoré robí dosky nečitateľnými.

Architektúra procesora a pamäte

Pravidlo spoľahlivosti: Pre referenčné napätie pamäte DDR (VREF) použite samostatný LDO. Pripojenie k VDD cez odporový delič spôsobí preklopenie bitov nad 70°C.

Napájací reťazec (najkritickejší)

PCBA palubnej kamery tu zlyhá viac ako kdekoľvek inde.

Vstreknite 200 mVpp zvlnenie pri 100 kHz na 12V vstup. Video by nemalo zobrazovať žiadne vodorovné pruhy.

Rozloženie PCBA pre integritu signálu a šírenie tepla

Usporiadanie určuje, či PCBA palubnej kamery spoľahlivo zaznamenáva alebo blokuje premávku.

Odporúčanie zásobníka vrstiev (minimálne 6 vrstiev)

Kritické pravidlá smerovania

Stopy DDR3L – 50Ω ±10 % impedancia, stopy skupiny 8 v rámci dĺžky 0,5 mm
MIPI CSI (senzor to SoC) – diferenciálne páry, nesúlad dĺžky < 0,2 mm
Slot na kartu SD – sériové 22Ω odpory v blízkosti SoC na kontrolu prekmitu
Kryštál (27 MHz) – ochranný krúžok s uzemnenými priechodmi, pod ním nie je napájacia rovina

Kontroly výrobného procesu pre konzistentnosť

Vysokokvalitná PCBA palubnej vačky vyžaduje štatistické riadenie procesu (SPC) na každom riadku.

Spájkovacia pasta a pretavenie

Optická a röntgenová kontrola

AOI (automatizovaná optika) – kontroluje polaritu komponentov, spájkovacie mostíky, zdvihnuté vodiče
AXI (X-ray) – povinné pre balíčky BGA (SoC a DRAM). Pomer dutín pod loptou < 25 %
ICT (in-circuit test) – overuje napájacie koľajnice, hodiny a resetovacie signály pred flashovaním firmvéru

Validačné testy pred hromadnou výrobou

Každý dizajn PCBA palubnej kamery musí prejsť týmito šiestimi testami.

FAQ – Bežné otázky o kvalite Dash Cam PCBA

Otázka 1: Prečo mnoho návrhov PCBA vačiek zlyhá po 6 mesiacoch parkovacieho režimu?
Odpoveď: Primárnou poruchou je degradácia superkondenzátora alebo batérie v dôsledku nepretržitého nabíjania pri vysokej teplote. Parkovací režim udržuje PCBA palubnej kamery aktívnu 12+ hodín denne pri teplote čelného skla 60–80 °C. Vyskytujú sa tri špecifické zlyhania:
1. Nárast ESR superkondenzátora – Štandardné 2,7V/10F krytky zvyšujú ekvivalentný sériový odpor z 50 mΩ na viac ako 1Ω po 2000 hodinách pri 70°C. Tým sa zabráni konečnému spláchnutiu pilníka pri prerušení zapaľovania. Používajte automobilové supercaps dimenzované na 85 °C s počiatočným ESR < 30 mΩ.
2. Tepelné vypnutie LDO – 3,3 V LDO napája detekciu pohybu počas parkovania. Bez špeciálneho prevodníka (90% účinnosť oproti 60% pre LDO) teplota spoja presahuje 125°C. Prejdite na synchrónny buck s rozprestretým spektrom.
3. Únik batérie RTC – Z gombíkových záložných batérií (CR1220) uniká elektrolyt pri teplote vyššej ako 80 °C, čo spôsobuje koróziu v blízkosti stôp. Vymeňte za 0,1F superkondenzátor pre zálohovanie RTC – žiadne riziko úniku.
Parkovací režim vždy overte termokamerou po 4 hodinách v rúre pri teplote 50 °C.

Otázka 2: Ako ovplyvňuje umiestnenie komponentov PCBA kvalitu nočného videa v palubných kamerách?
Odpoveď: Umiestnenie komponentov ovplyvňuje prepojenie elektrického šumu do analógového napájacieho a hodinového vedenia obrazového snímača. Tri pravidlá umiestnenia priamo ovplyvňujú nočné zábery:
Udržujte spínacie regulátory vo vzdialenosti 30 mm od senzora – 2 MHz zvlnenie z DC-DC meniča sa pripojí k 2,8 V analógovej lište senzora, ak sú stopy paralelné. Merajte pomocou spektrálneho analyzátora – akýkoľvek impulz nad -85 dBV pri frekvencii pixelov vytvára vertikálne pruhy pri slabom osvetlení.
Oddelené digitálne I/O od MIPI pruhov – dátové linky SD karty (až 200 MHz harmonické) vyžarujú do diferenciálnych MIPI hodín, keď sú smerované na susedné vrstvy. Pridajte uzemnený plot medzi oblasti SDIO a MIPI.
Umiestnite oddeľovacie kryty do vzdialenosti 1 mm od snímača – 4,7 µF keramický kryt na každom napájacom kolíku absorbuje vysokofrekvenčný šum. Čiapky ďalej ako 2 mm zvyšujú hluk o 15 dB, čo je viditeľné ako horizontálne pruhy v tieni.
Dobre umiestnená palubná kamera PCBA produkuje čisté nočné video, kde sú poznávacie značky čitateľné pri 5 luxoch. Zlé rozloženie pridáva artefakty, ktoré neprešli forenznou kontrolou.

Q3: Môžem použiť rovnakú PCBA palubnej kamery pre prednú a zadnú kameru?
Odpoveď: Nie, kvôli trom hardvérovým rozdielom, ktoré nedokáže vyriešiť samotný firmvér:
Zaostrovacia vzdialenosť objektívu – Predné fotoaparáty vyžadujú zaostrenie na nekonečno (3 metre od horizontu). Zadné kamery vyžadujú pre interiéry hatchbackov úzke zaostrenie (0,5 metra po nárazník). Výška tubusu objektívu sa líši o 1,2 mm. Bežná PCBA s nastaviteľným držiakom objektívu stojí viac ako dva špeciálne dizajny.
Orientácia obrazového snímača – Predné fotoaparáty sú namontované vzpriamene. Zadné kamery sa často montujú obrátene (čelník na sklo). Snímač číta pixely zhora nadol. Digitálne prevrátenie obrazu pridá 1-snímkovú latenciu (33 ms pri 30 fps), čo spôsobuje nesúlad synchronizácie v dvojkanálových záznamoch. Nastavenie hardvérového prevrátenia cez register vyžaduje iné konfiguračné súbory snímača.
Tepelné prostredie – Zadné čelné sklo je zaťažené o 30 % menej slnečným žiarením ako predné. Predná PCBA optimalizovaná s agresívnym škrtením výkonu nemusí nikdy spustiť chladenie na zadnej strane, čo vedie k nesúladu starnutia kondenzátora. Dva roky prevádzky ukážu zlyhanie prednej jednotky pred zadnou.
Namiesto toho navrhnite spoločnú základnú dosku s dvoma mezanínovými senzorovými doskami. Základná doska PCBA obsahuje procesor a napájanie. Každá doska snímača má svoj vlastný uchytenie objektívu, orientačné kolíky a hrúbku tepelnej podložky. Tento prístup znižuje celkové SKU pri zachovaní kvality obrazu.

Výrobné výnosové ciele pre dobrú kvalitu

Kvalitná PCBA palubnej kamery prežije tri roky denných teplotných výkyvov, vibrácií a napäťových prechodov. Navrhnite s automobilovým znížením výkonu, overte pomocou tepelného zobrazovania a preverte každú výrobnú dávku. Tento prístup prináša palubné kamery, ktoré zachytia okamih, na ktorom záleží.
