Pokročilá technológia detekcie v spracovaní PCBA

V spracovaní PCBA (Zostava dosky s tlačeným obvodom), detekčná technológia je rozhodujúca na zabezpečenie kvality a výkonu produktu. Vďaka neustálemu rozvoju technológie sa na proces spracovania PCBA viac pokročilých detekčných technológií používajú na zlepšenie presnosti, efektívnosti a spoľahlivosti detekcie. Tento článok preskúma niekoľko bežných pokročilých detekčných technológií a ich aplikácie v spracovaní PCBA.

I. Automatická optická kontrola (AOI)

1. Prehľad technológie AOI

Automatická optická kontrola (AOI) je technológia, ktorá používa vizuálny systém na automatické detekcie dosiek obvodov a je široko používaný pri spracovaní PCBA.

Pracovný princíp: Systém AOI prehľadáva dosku obvodu cez fotoaparát s vysokým rozlíšením, zachytáva obraz a porovnáva ho so štandardom predvoleného štandardu, aby identifikoval chyby a zlé body.

Obsah detekcie: AOI dokáže zistiť problémy, ako je kvalita spájkovacieho kĺbu, umiestnenie komponentov, chýbajúce komponenty a skraty.

2. Výhody AOI

Technológia AOI je rýchla, presná a bezkontaktná, čo môže výrazne zlepšiť účinnosť detekcie.

Zlepšiť efektívnosť výroby: Automatizovaná detekcia znižuje čas manuálnej detekcie a zlepšuje účinnosť výroby.

Vysoká presnosť: Obrázky s vysokým rozlíšením a inteligentné algoritmy môžu presne identifikovať malé defekty a znížiť mieru falošnej detekcie.

II. Detekcia röntgenového žiarenia (röntgen)

1. Prehľad röntgenovej technológie

Detekcia röntgenového žiarenia (röntgenové žiarenie) je detekčná technológia, ktorá používa röntgenové lúče na videnie vnútornej štruktúry dosky obvodu, ktorá je vhodná pre komplexné úlohy detekcie PCBA.

Pracovný princíp: Röntgenové lúče prenikajú do dosky obvodu, aby sa vytvoril obraz vnútornej štruktúry, a interné defekty, ako je zlé spájkovanie a skraty, sa detegujú analýzou obrazu.

Rozsah aplikácií: Detekcia röntgenového žiarenia je obzvlášť vhodná na detekciu komponentov povrchovej montáže, ako je BGA (pole Ball Grid) a CSP (balík škály čipov).

2. Výhody detekcie röntgenového žiarenia

Technológia detekcie röntgenového žiarenia môže poskytnúť hĺbkové a podrobné vnútorné inšpekcie a je vhodná na detekciu skrytých defektov.

Odhalenie skrytých defektov: Dokáže zistiť neviditeľné vnútorné defekty, ako sú kĺby spájkovania studených a cínové guľôčky, aby sa zabezpečila celková spoľahlivosť produktu.

DESRštruktívne testovanie: nedeštruktívne testovanie dosiek s obvodmi nemá vplyv na integritu produktu.

III. Detekcia infračerveného tepelného zobrazovania

1. Prehľad technológie infračerveného tepelného zobrazovania

Detekcia infračerveného tepelného zobrazovania využíva infračervené kamery na zachytenie obrazu distribúcie teploty na doske obvodu na zistenie možných problémov s prehriatím alebo tepelným zlyhaním.

Pracovný princíp: Infračervená kamera zachytáva infračervené žiarenie na povrchu dosky obvodu, prevádza ho na teplotný obraz a identifikuje anomálie analýzou tepelného obrazu.

Rozsah aplikácie: Vhodný na detekciu tepelných anomálií, oblastí prehriatia a problémov riadenia energie v doskách s obvodmi.

2. Výhody detekcie infračerveného tepelného zobrazovania

Infračervená technológia tepelného zobrazovania môže monitorovať zmeny teploty dosky obvodu v reálnom čase a poskytnúť cenné informácie o diagnostike porúch.

Detekcia v reálnom čase: Môže monitorovať teplotu dosky obvodu v reálnom čase a zistiť potenciálne prehrievanie problémov v čase.

Nekontaktná detekcia: Používa detekciu nekontaktu, aby sa predišlo fyzickému rušeniu s doskou obvodov.

Iv. Elektrické testovanie (IKT)

1. Prehľad technológie IKT

Elektrické testovanie (testovanie v obvode, IKT) je testovacia technológia na detekciu funkčnosti a konektivity dosiek obvodov. Doska obvodu sa testuje prostredníctvom elektrických signálov.

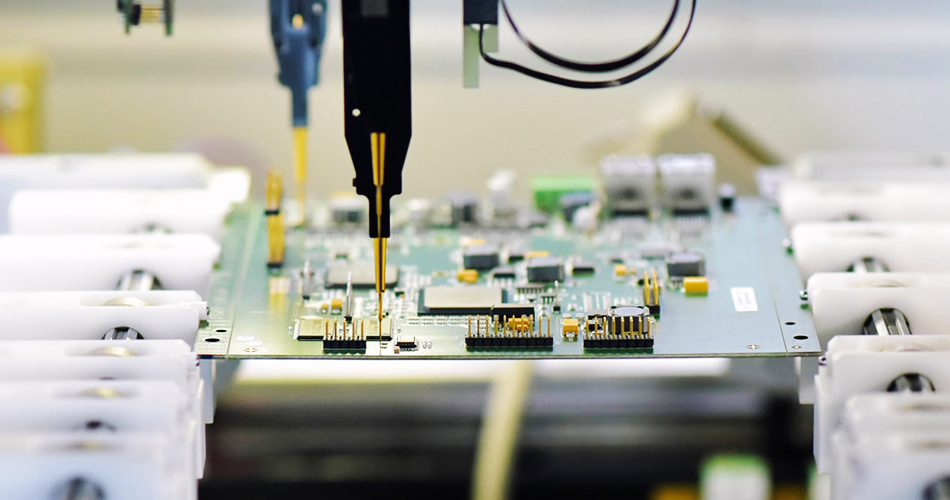

Pracovný princíp: IKT používa testovacie sondy na pripojenie k testovacím bodom dosky obvodu, uplatňuje elektrické signály a meria reakciu na kontrolu elektrického výkonu a pripojenia obvodu.

Obsah detekcie: je možné zistiť skrat, otvorený obvod, nesúlad komponentov a problémy s spájkovaním dosky obvodu.

2. Výhody IKT

Technológia IKT môže počas výrobného procesu vykonávať komplexné testy elektrického výkonu, aby sa zabezpečila funkčnosť a spoľahlivosť dosky obvodov.

Komplexný test: Komplexne otestujte rôzne elektrické parametre dosky obvodu, aby sa zabezpečila funkčnosť produktu.

Vysoká účinnosť: Automatizovaný testovací proces zlepšuje účinnosť testu a znižuje manuálny zásah.

V. Funkčný test

1. Prehľad funkčného testu

Funkčný testje test PCBA za skutočných pracovných podmienok, aby sa zabezpečilo, že jeho rôzne funkcie spĺňajú požiadavky na konštrukciu.

Pracovný princíp: Vložte PCBA do simulovaného pracovného prostredia a overte jeho funkcie a výkon vykonaním predvoleného funkčného testovacieho programu.

Rozsah aplikácie: Uplatňuje sa na testovanie skutočného pracovného stavu a funkcií PCBA a na hodnotenie jej výkonnosti v skutočných aplikáciách.

2. Výhody funkčného testu

Funkčný test môže simulovať skutočné pracovné podmienky a poskytnúť výsledky testov, ktoré sú najbližšie k skutočnému prostrediu používania.

Test skutočného prostredia: Test v skutočných pracovných podmienkach, aby sa zabezpečilo skutočné využitie výkonnosti PCBA.

Objavenie problémov: Môže objaviť funkčné problémy a zabezpečiť spoľahlivosť a stabilitu produktu.

Záver

VSpracovanie PCBA, využívanie technológie pokročilej detekcie je dôležitým prostriedkom na zabezpečenie kvality a výkonu produktu. Zavedením technológií, ako je automatická optická kontrola (AOI), röntgenová kontrola, infračervená inšpekcia tepelného zobrazovania, elektrické testovanie (IKT) a funkčné testovanie, môžu spoločnosti zlepšiť presnosť detekcie, účinnosť a spoľahlivosť. V budúcnosti sa tieto technológie detekcie s neustálym rozvojom technológie budú naďalej vyvíjať a ďalej zlepšovať celkovú kvalitu a efektívnosť výroby spracovania PCBA.
