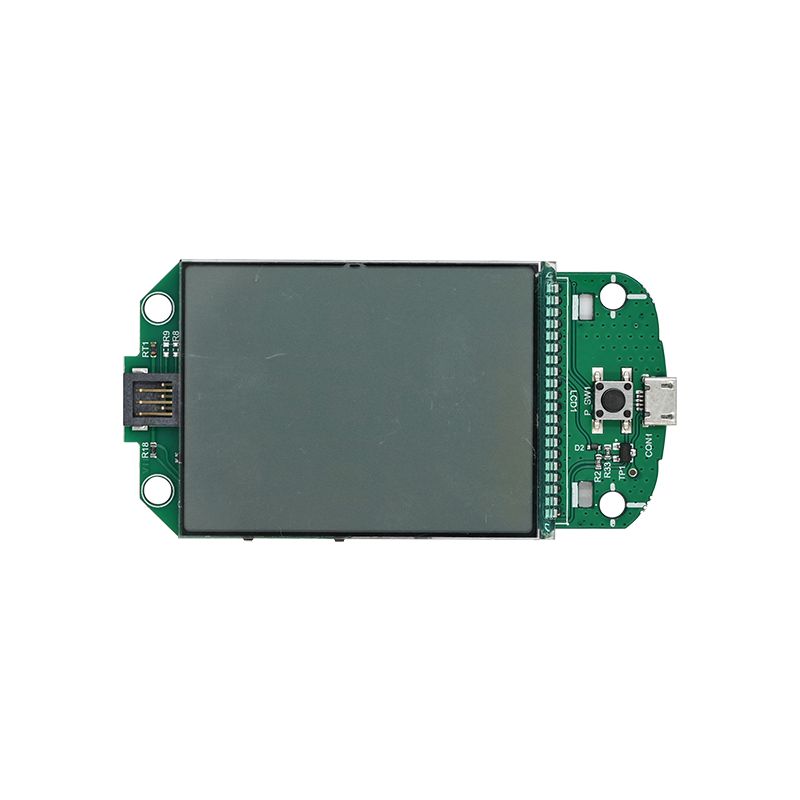

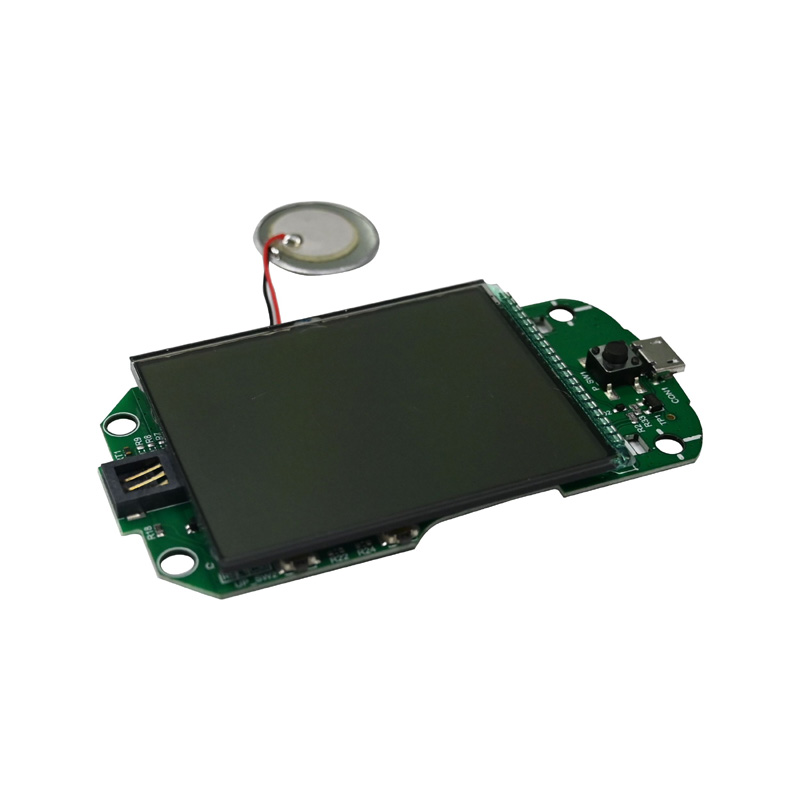

Unixplore Electronics je čínska spoločnosť, ktorá sa od roku 2008 zameriava na vytváranie a výrobu prvotriednych inteligentných meračov glukózy v krvi PCBA. Máme certifikácie podľa noriem montáže PCB ISO9001:2015 a IPC-610E.
Unixplore Electronics sa venuje vysokej kvaliteInteligentný glukomer PCBA dizajn a výroba od našej výroby v roku 2011.
Na výrobu inteligentnej PCBA s glukózou v krvi budete potrebovať znalosti o dizajne elektroniky, usporiadaní dosky plošných spojov a programovaní mikrokontrolérov. Tu je všeobecný postup krok za krokom, ktorý vám môže pomôcť začať:
Zhromaždite potrebné komponenty a konštrukčné nástroje:Glukózový senzor, mikrokontrolér, napájací zdroj, LCD displej a ďalšie potrebné komponenty. Budete tiež potrebovať softvér na návrh PCB.
Navrhnite schému obvodu:Na vytvorenie schémy zapojenia použite softvér na návrh PCB. Toto bude návrh rozloženia PCB.
Rozloženie PCB:Po vytvorení schematického diagramu použite rovnaký softvér na návrh PCB na rozloženie komponentov na doske PCB.
Vyrobte PCB:Pošlite svoj súbor návrhu PCB výrobcovi PCB, aby ho vyrobil.
Spájkujte komponenty:Po prijatí holú dosku plošných spojov na ňu opatrne prispájkujte súčiastky.
Naprogramujte mikrokontrolér:Pripojte mikrokontrolér k počítaču a naprogramujte ho pomocou hex súboru na čítanie údajov glukózového senzora a ich zobrazenie na obrazovke LCD.
Otestujte PCB:Po dokončení otestujte PCB, aby ste sa uistili, že funguje správne.
Parameter | Schopnosť |
Vrstvy | 1-40 vrstiev |
Typ zostavy | Priechodný otvor (THT), povrchová montáž (SMT), zmiešaný (THT+SMT) |
Minimálna veľkosť komponentu | 0201(01005 Metrika) |
Maximálna veľkosť komponentov | 2,0 palca x 2,0 palca x 0,4 palca (50 mm x 50 mm x 10 mm) |
Typy balíkov komponentov | BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP atď. |
Minimálna rozteč podložiek | 0,5 mm (20 mil) pre QFP, QFN, 0,8 mm (32 mil) pre BGA |
Minimálna šírka stopy | 0,10 mm (4 mil) |
Minimálna vzdialenosť od stôp | 0,10 mm (4 mil) |
Minimálna veľkosť vŕtačky | 0,15 mm (6 mil) |
Maximálna veľkosť dosky | 18 palcov x 24 palcov (457 mm x 610 mm) |
Hrúbka dosky | 0,0078 palca (0,2 mm) až 0,236 palca (6 mm) |
Materiál dosky | CEM-3, FR-2, FR-4, High-Tg, HDI, Aluminium, High Frequency, FPC, Rigid-Flex, Rogers atď. |
Povrchová úprava | OSP, HASL, Flash Gold, ENIG, Gold Finger atď. |
Typ spájkovacej pasty | Olovnaté alebo bezolovnaté |
Hrúbka medi | 0,5 OZ – 5 OZ |
Montážny proces | Spájkovanie pretavením, spájkovanie vlnou, ručné spájkovanie |
Inšpekčné metódy | Automatizovaná optická kontrola (AOI), röntgen, vizuálna kontrola |
Interné testovacie metódy | Funkčný test, test sondy, test starnutia, test vysokej a nízkej teploty |
Doba obratu | Odber vzoriek: 24 hodín až 7 dní, Hromadná prevádzka: 10 - 30 dní |
Normy montáže PCB | ISO9001:2015; ROHS, UL 94V0, IPC-610E trieda ll |
1.Automatická tlač spájkovacej pasty
2.tlač spájkovacej pasty hotová
3.SMT výber a miesto
4.SMT výber a miesto hotovo
5.pripravené na spájkovanie pretavením
6.pretavenie spájkovanie hotové
7.pripravený na AOI
8.Proces kontroly AOI
9.Umiestnenie komponentov THT
10.proces spájkovania vlnou
11.Montáž THT hotová
12.Inšpekcia AOI pre montáž THT
13.Programovanie IC
14.funkčný test
15.Kontrola a oprava QC
16.Proces konformného poťahovania PCBA
17.ESD balenie
18.Pripravené na odoslanie
