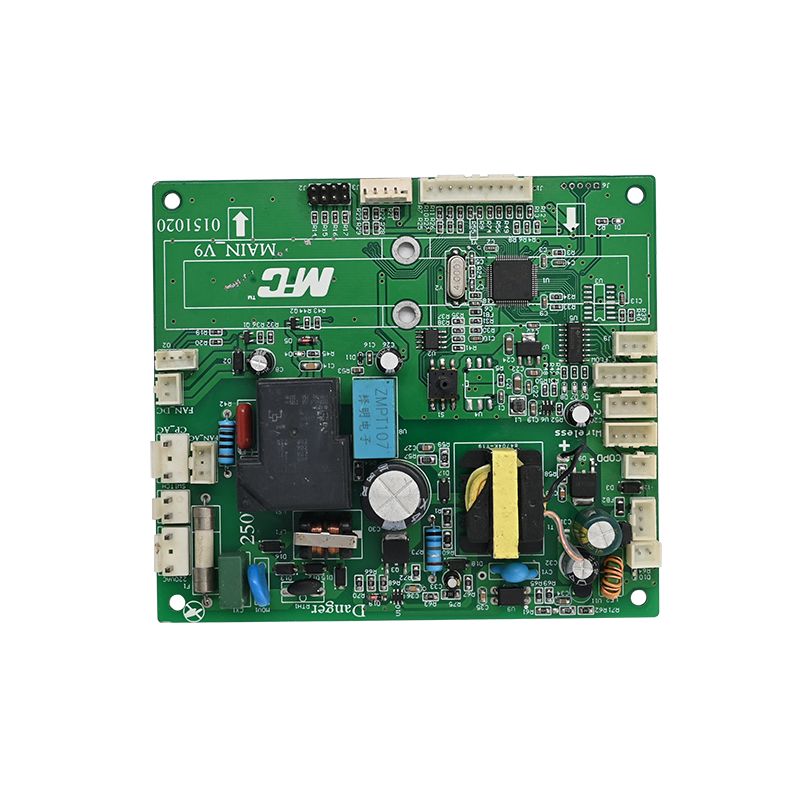

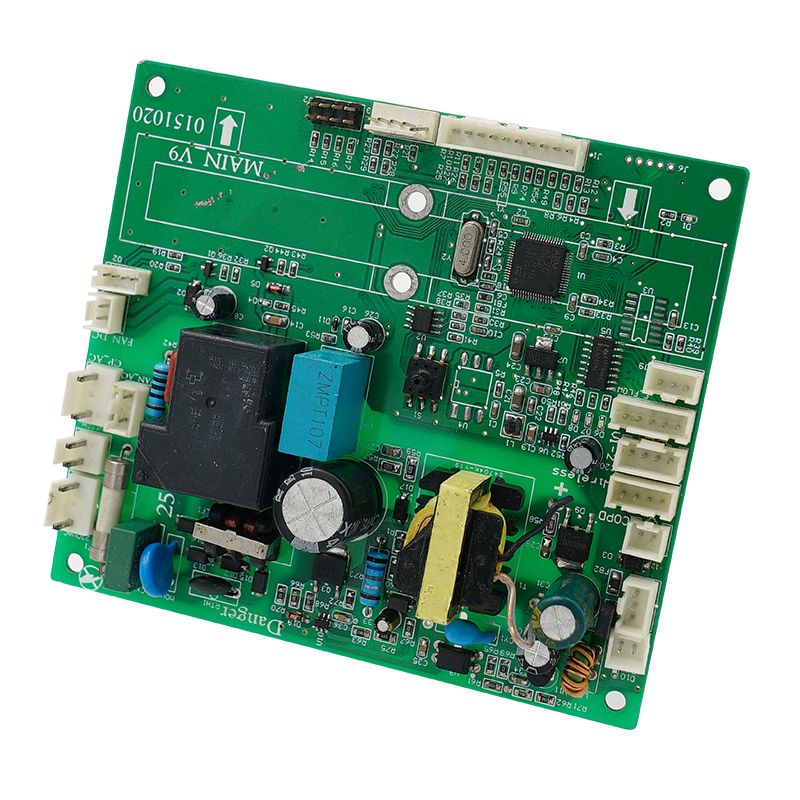

vzduchová fritéza PCBA

Unixplore Electronics je čínska spoločnosť, ktorá sa od roku 2008 zameriava na vytváranie a výrobu prvotriednych PCBA fritézy. Máme certifikácie podľa noriem montáže PCB ISO9001:2015 a IPC-610E.

Model:UE-212

Odoslať dopyt

Popis produktu

Ako navrhnúť funkčnú testovaciu metódu pre PCBA vzduchovej fritézy

Unixplore Electronics sa zaviazala k vývoju a výrobe vysoko kvalitnýchVzduchová fritéza PCBA vo forme typu OEM a ODM od roku 2011.

Na zabezpečenie dlhodobej stabilnej prevádzky PCBA na zaistenie dlhodobej stabilnej prevádzky vzduchovej fritézy PCBA je možné riešiť niekoľko aspektov:

Návrh funkčnej testovacej metódy pre Air Fryer PCBA je kľúčovým krokom pri zabezpečení jeho normálnej prevádzky a funkčnosti. Nasledujú všeobecné kroky na návrh funkčnej testovacej metódy pre PCBA vzduchovej fritézy:

Plán funkčných testov:Najprv určite funkcie, ktoré sa majú testovať, ako je kúrenie, ovládanie ventilátora, nastavenie teploty, časovače atď. Vypracujte podrobný plán testovania funkčnosti, aby ste zaistili pokrytie všetkých navrhnutých funkcií.

Príprava testovacieho zariadenia:Pripravte si potrebné testovacie nástroje a vybavenie na funkčné testovanie Air Fryer PCBA, ako sú teplomery, voltmetre, ampérmetre atď., aby ste mohli monitorovať a zaznamenávať výsledky testov.

Elektrické testovanie:Vykonajte elektrické testy, aby ste skontrolovali správnu funkciu pripojení obvodu a ubezpečte sa, že napätie a prúd spĺňajú konštrukčné požiadavky, čím sa zabezpečí, že všetky komponenty obvodu fungujú správne.

Test funkcie vykurovania:Otestujte funkciu ohrevu Air Fryer PCBA vrátane nastavenia teploty a času ohrevu a uistite sa, že ohrievacie teleso funguje správne a dosahuje očakávanú teplotu.

Test ovládania ventilátora:Otestujte funkcie spustenia/zastavenia a ovládania rýchlosti ventilátora a uistite sa, že ventilátor funguje správne a že rýchlosť je možné nastaviť podľa potreby.

Test nastavenia teploty:Otestujte presnosť snímača teploty a funkciu nastavenia teploty riadiacej dosky, čím sa zabezpečí presná regulácia teploty počas procesu ohrevu.

Test funkcie časovača:Otestujte funkciu časovača vrátane nastavenia času, času spustenia a zastavenia, aby ste sa uistili, že funkcia časovania je normálna a spoľahlivá.

Test bezpečnostnej ochrany:Otestujte bezpečnostné ochranné funkcie, ako je ochrana proti prehriatiu a ochrana proti skratu, aby ste sa uistili, že zahrievanie možno v abnormálnych situáciách okamžite zastaviť, aby sa ochránilo zariadenie a bezpečnosť používateľa.

Záznam a analýza údajov:Optimizavus įrangos konfigūraciją, galima sumažinti gamybos linijos kliūtis. Pavyzdžiui, panašių procesų įrangos sugrupavimas arba lankstus pritaikymas pagal gamybos poreikius padeda pagerinti bendrą gamybos linijos efektyvumą. Be to, racionalus įrangos išdėstymas, siekiant sumažinti medžiagų apdorojimo laiką, taip pat gali žymiai pagerinti gamybos efektyvumą.

Testovacia správa:Napíšte podrobnú správu o teste, v ktorej si zaznamenáte testovací proces, výsledky a zistené problémy, aby ste poskytli referenciu pre ďalšiu optimalizáciu a vylepšenie PCBA Air Fryer.

Unixplore vám poskytuje komplexnú službu na kľúčEMSaMontáž PCBprojektov. Neváhajte nás kontaktovať pre vašu budovu dosky, môžeme vám urobiť cenovú ponuku do 24 hodín po tom, čo dostaneme vašusúbor Gerberazoznam kusovníkov!

Výroba PCBA vzduchovej fritézy

* Súbor Gerber a zoznam kusovníkov dodáva klient
* Vyrobené holé PCB, komponenty zakúpené nami
* Výroba PCB s plne zmontovanými časťami
* 100% funkčne otestované v poriadku pred odoslaním
* V súlade s RoHS, výrobný proces bez obsahu olova
* Rýchle dodanie, s nezávislým ESD balíkom
* Jednorazová elektronická výrobná služba pre návrh PCB, rozloženie PCB, výrobu PCB, obstarávanie komponentov, montáž PCB SMT a DIP, programovanie IC, test funkčnosti, balenie a dodanie

Možnosť montáže PCB a PCB Unixplore

Parameter	Schopnosť
Vrstvy	1-40 vrstiev
Typ zostavy	Priechodný otvor (THT), povrchová montáž (SMT), zmiešaný (THT+SMT)
Minimálna veľkosť komponentu	0201(01005 Metrika)
Maximálna veľkosť komponentov	2,0 palca x 2,0 palca x 0,4 palca (50 mm x 50 mm x 10 mm)
Typy balíkov komponentov	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP atď.
Minimálna výška podložky	0,5 mm (20 mil) pre QFP, QFN, 0,8 mm (32 mil) pre BGA
Minimálna šírka stopy	0,10 mm (4 mil)
Minimálna vzdialenosť od stôp	0,10 mm (4 mil)
Minimálna veľkosť vŕtačky	0,15 mm (6 mil)
Maximálna veľkosť dosky	18 palcov x 24 palcov (457 mm x 610 mm)
Hrúbka dosky	0,0078 palca (0,2 mm) až 0,236 palca (6 mm)
Materiál dosky	CEM-3, FR-2, FR-4, High-Tg, HDI, Aluminium, High Frequency, FPC, Rigid-Flex, Rogers atď.
Povrchová úprava	OSP, HASL, Flash Gold, ENIG, Gold Finger atď.
Typ spájkovacej pasty	Olovnaté alebo bezolovnaté
Hrúbka medi	0,5 OZ – 5 OZ
Proces montáže	Spájkovanie pretavením, spájkovanie vlnou, ručné spájkovanie
Inšpekčné metódy	Automatizovaná optická kontrola (AOI), röntgen, vizuálna kontrola
Interné testovacie metódy	Funkčný test, test sondy, test starnutia, test vysokej a nízkej teploty
Doba obratu	Odber vzoriek: 24 hodín až 7 dní, Hromadná prevádzka: 10 - 30 dní
Normy montáže PCB	ISO9001:2015; ROHS, UL 94V0, IPC-610E trieda ll

Služba EMS s pridanou hodnotou Unixplore

● Služba predprogramovania IC so súborom vo formáteHEX,škriatokaBIN.
● Funkčné testovacie zariadenie Air Fryer PCBA prispôsobené požiadavkám klienta
● Servis výroby škatúľ vrátane plastových a kovových foriem a výroby dielov
● Konformný náter vrátane selektívneho lakovania, zalievanie epoxidovou živicou
● Zostava káblového zväzku a káblov
● Zostava hotového výrobku vrátane krabice, obrazovky, membránového spínača, označovania a prispôsobeného kartónového alebo maloobchodného balenia.
● Na požiadanie sú k dispozícii rôzne testy tretích strán pre PCBA
● Pomoc pri certifikácii produktov

Postup výroby PCBA
