Ako nájsť spoľahlivého dodávateľa pre vašu riadiacu dosku PCBA meniča auta?

V Unixplore Electronics môžete objaviť širokú škálu možností PCBA invertorov do auta vyrábaných v Číne. Ponúkame konkurencieschopné ceny a profesionálny popredajný servis. Tešíme sa aj na spoluprácu a vytvorenie vzájomne výhodného partnerstva.

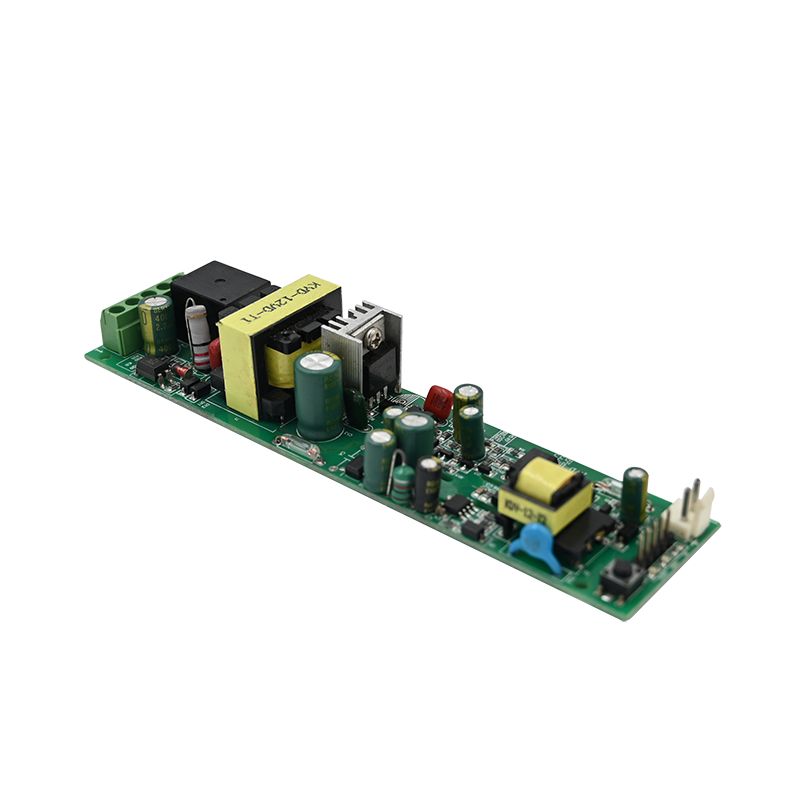

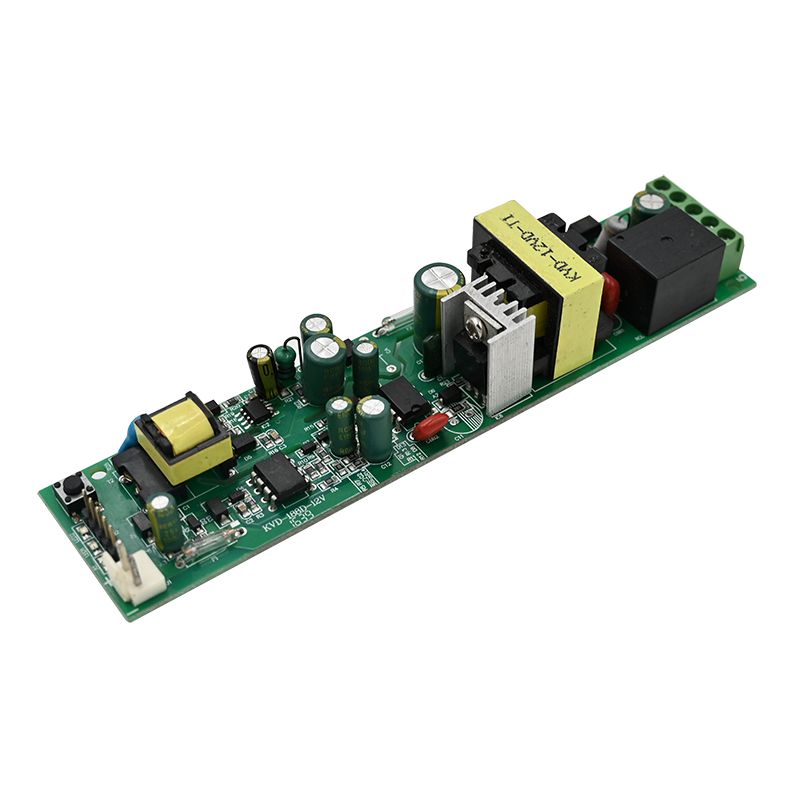

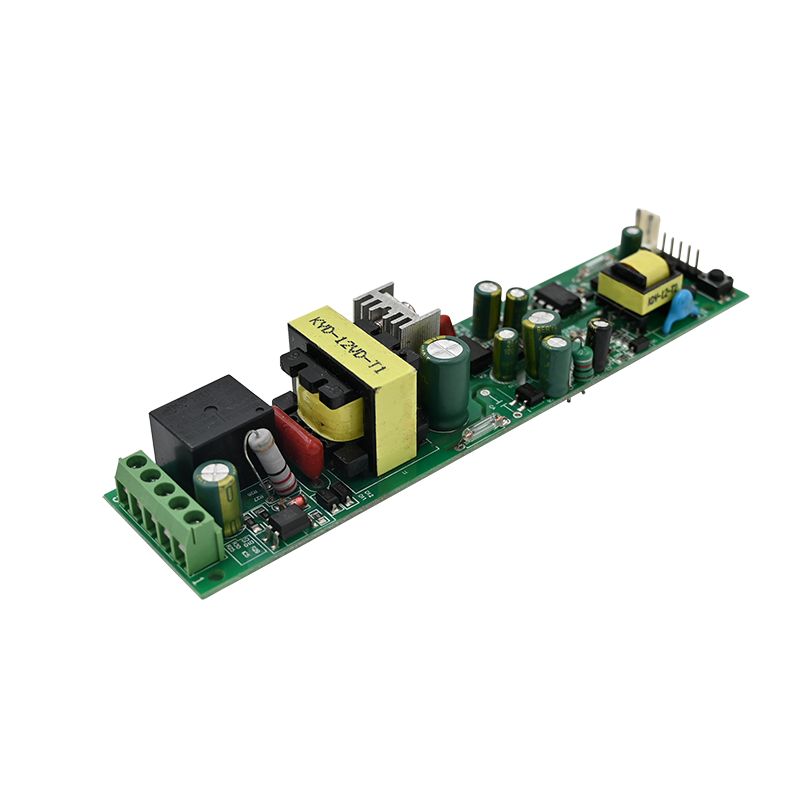

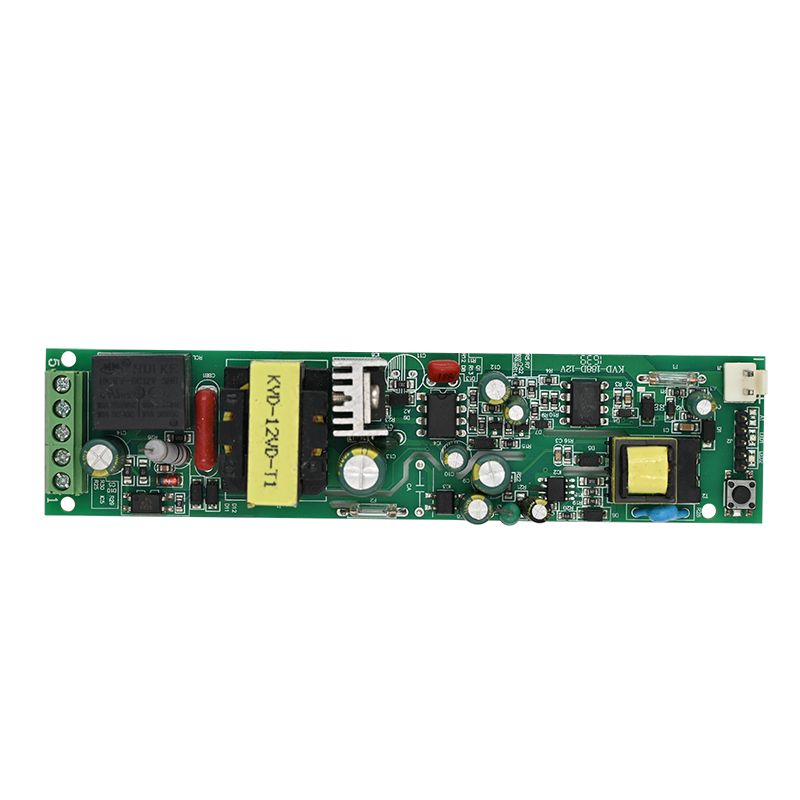

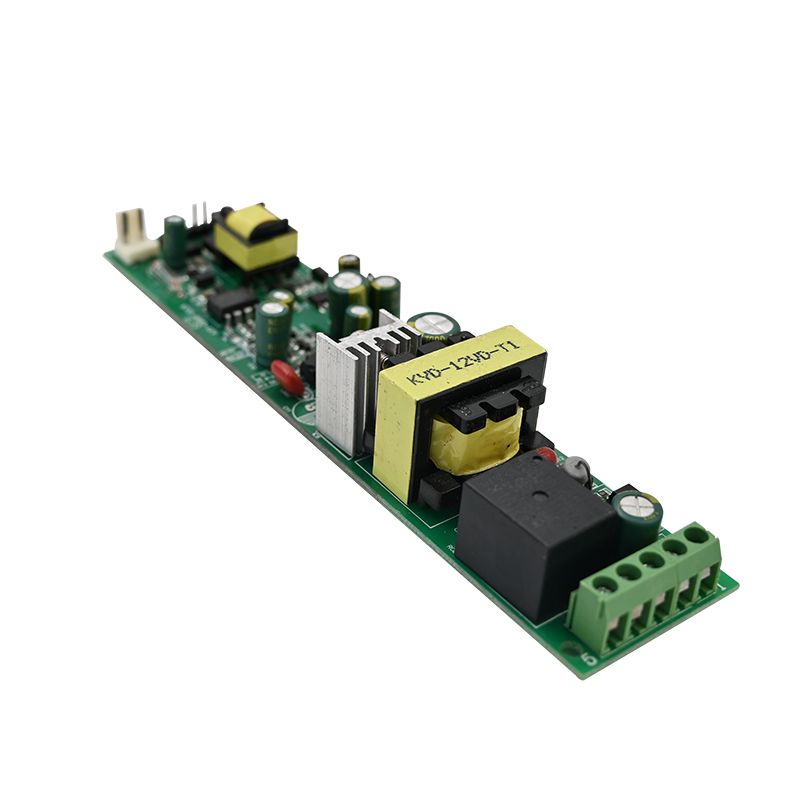

Obvodová doska meniča do auta je základnou súčasťou meniča vozidla. Hlavnou funkciou je premena 12V DC na 220V AC pre spotrebiče vo vozidle.

Zvyčajne sa skladá z invertorových modulov, dosiek s riadiacimi obvodmi a puzdier. Medzi nimi je invertorový modul základnou súčasťou, ktorá realizuje konverziu DC AC, ktorá pozostáva z polovodičového spínacieho zariadenia, magnetického materiálu, kapacity a ďalších komponentov; dosky riadiacich obvodov sú zodpovedné za riadenie pracovného procesu invertorového modulu, vrátane vstupnej a výstupnej ochrany, meničov pohonov, diagnostiky porúch a ďalších funkcií; škrupiny zohrávajú úlohu pri ochrane dosky plošných spojov a rozptylu tepla.

Konštrukčné nápady meniča do auta sú zvyčajne založené na základných znalostiach, ako je technológia spínaných napájacích obvodov a konštrukcia meniča sa používa na dosiahnutie sekundárneho meniča. Hlavnou myšlienkou je: použite čip spínaného napájania (napríklad TL494 a SG3525A atď.), najprv zvýšte napájanie 12 V DC na vysokofrekvenčné striedavé napájanie 320 V/50 Hz a potom odovzdajte vysokofrekvenčnú striedavú elektrinu. na vysokonapäťové jednosmerné napájanie cez usmernenie a potom použite metódu sínusovej pulznej modulácie na riadenie obratu spínacej trubice cez výstupný impulz.

Pri návrhu meniča do auta je potrebné zvážiť stabilitu, spoľahlivosť a bezpečnosť okruhu. Napríklad pridajte kompenzačný odpor do obvodu, aby ste zlepšili problém nestabilnej oscilačnej frekvencie spôsobenej zmenami v napájacom napätí; používať rôzne typy polovodičových spínacích zariadení, magnetických materiálov, kondenzátorov a iných komponentov na zlepšenie účinnosti, výstupného výkonu a spoľahlivosti meničov; zároveň sa pri návrhu plášťa musia zvážiť problémy, ako je výkon rozptylu tepla a úroveň ochrany.

Stručne povedané, návrh meniča automobilu musí komplexne zvážiť rôzne faktory, vrátane funkčných požiadaviek, princípov obvodov, výberu komponentov, výrobného procesu atď., aby sa zabezpečil výkon a kvalita produktu.

Unixplore poskytuje komplexnú službu na kľúč pre váš projekt EMS. Neváhajte nás kontaktovať pre vašu budovu dosky, môžeme vám urobiť cenovú ponuku do 24 hodín po tom, čo dostaneme vašusúbor Gerberazoznam kusovníkov!

Výroba PCBA invertorov do auta

* Súbor Gerber a zoznam kusovníkov dodáva klient
* Vyrobené prázdne PCB, komponenty zakúpené nami
* Výroba PCB s plne zmontovanými časťami
* 100% Funkčnosť testovaná v poriadku pred odoslaním
* V súlade s RoHS, výrobný proces bez obsahu olova
* Rýchle dodanie, s nezávislým ESD balíkom
* Jednorazová elektronická výrobná služba pre návrh PCB, rozloženie PCB, výrobu PCB, obstarávanie komponentov, montáž PCB SMT a DIP, programovanie IC, test funkčnosti, balenie a dodanie

Možnosť montáže PCB a PCB Unixplore

Parameter	Schopnosť
Vrstvy	1-40 vrstiev
Typ zostavy	Priechodný otvor (THT), povrchová montáž (SMT), zmiešaný (THT+SMT)
Minimálna veľkosť komponentu	0201(01005 Metrika)
Maximálna veľkosť komponentov	2,0 palca x 2,0 palca x 0,4 palca (50 mm x 50 mm x 10 mm)
Typy balíkov komponentov	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP atď.
Minimálna rozteč podložiek	0,5 mm (20 mil) pre QFP, QFN, 0,8 mm (32 mil) pre BGA
Minimálna šírka stopy	0,10 mm (4 mil)
Minimálna vzdialenosť od stôp	0,10 mm (4 mil)
Minimálna veľkosť vŕtačky	0,15 mm (6 mil)
Maximálna veľkosť dosky	18 palcov x 24 palcov (457 mm x 610 mm)
Hrúbka dosky	0,0078 palca (0,2 mm) až 0,236 palca (6 mm)
Materiál dosky	CEM-3, FR-2, FR-4, High-Tg, HDI, Aluminium, High Frequency, FPC, Rigid-Flex, Rogers atď.
Povrchová úprava	OSP, HASL, Flash Gold, ENIG, Gold Finger atď.
Typ spájkovacej pasty	Olovnaté alebo bezolovnaté
Hrúbka medi	0,5 OZ – 5 OZ
Montážny proces	Spájkovanie pretavením, spájkovanie vlnou, ručné spájkovanie
Inšpekčné metódy	Automatizovaná optická kontrola (AOI), röntgen, vizuálna kontrola
Interné testovacie metódy	Funkčný test, test sondy, test starnutia, test vysokej a nízkej teploty
Doba obratu	Odber vzoriek: 24 hodín až 7 dní, Hromadná prevádzka: 10 - 30 dní
Normy montáže PCB	ISO9001:2015; ROHS, UL 94V0, IPC-610E trieda ll

Služba EMS s pridanou hodnotou Unixplore

● Služba predprogramovania IC so súborom vo formáte HEX, ELF a BIN.
● Car Inverter PCBA Testovacie zariadenie prispôsobené podľa požiadaviek klienta
● Servis výroby škatúľ vrátane plastových a kovových foriem a výroby dielov
● Konformný náter vrátane selektívneho lakovania, zalievanie epoxidovou živicou
● Zostava káblového zväzku a káblov
● Zostava hotového výrobku vrátane krabice, obrazovky, membránového spínača, označovania a prispôsobeného kartónového alebo maloobchodného balenia.
● Na požiadanie sú k dispozícii rôzne testy tretích strán pre PCBA
● Pomoc pri certifikácii produktov
