Automobilové PCBA: Systematické inžinierstvo od pilierov spoľahlivosti po výrobu s nulovými chybami

Moderný automobil prechádza hlbokou transformáciou z „mechanického produktu“ na „mobilný inteligentný terminál“. V tomto vývoji sa zostava dosky s plošnými spojmi (PCBA) – ako fyzický nosič a jadro elektrického prepojenia elektronických riadiacich jednotiek (ECU) – stala kritickým determinantom výkonu vozidla, bezpečnosti a funkčných hraníc. Na rozdiel od spotrebnej elektroniky,Automobilové PCBApracuje v extrémnom prostredí charakterizovanom vysokými teplotami, prudkými tepelnými cyklami, intenzívnymi vibráciami, vlhkosťou a elektromagnetickým rušením. Jeho dizajn a výroba tak predstavujú prísny vedecký systém zahŕňajúci výber komponentov, riadenie procesov a sledovateľnosť kvality počas celého životného cyklu.

I. Prísne normy najvyššej úrovne: Kvalitná priekopa postavená AEC-Q a IATF 16949

Spoľahlivosť automobilových PCBA nepochádza z vystuženia v jednej fáze, ale je zakorenená v systéme povinnej štandardizácie zhora nadol. Spomedzi nich dva základné kamene tvoria séria AEC-Q a systém riadenia kvality IATF 16949.

Normy AEC-Q, ktoré zaviedla rada Automotive Electronics Council, poskytujú špecifikácie certifikácie komponentov s prísnymi testovacími prahmi pre rôzne typy komponentov. Napríklad AEC-Q100 sa zameriava na integrované obvody (IC), ktoré vyžadujú, aby prešli testami, ako sú teplotné cykly, elektromigrácia a analýza porúch. AEC-Q200 sa zameriava na pasívne komponenty (kondenzátory, odpory atď.), pričom ich podrobuje testom tepelným šokom, vlhkosťou a vibráciami, aby sa zabezpečilo, že ich výkon zostane stabilný v širokom rozsahu teplôt od -40 °C do +125 °C (a viac). Každý komponent, ktorý neprešiel certifikáciou AEC-Q, čelí značným prekážkam pri vstupe do bežných automobilových dodávateľských reťazcov.

Na úrovni výrobného systému IATF 16949:2016 nahradil ISO/TS 16949 ako jediný štandard riadenia kvality pre automobilový priemysel. Jeho hlavným mandátom je povinná implementácia piatich základných nástrojov (APQP, PPAP, FMEA, MSA, SPC) na vytvorenie architektúry kvality s uzavretou slučkou. Konkrétne:

• APQP (Advanced Product Quality Planning) vyžaduje kontroly DFM (Design for Manufacturability) v štádiu návrhu, aby sa proaktívne predišlo potenciálnym chybám, ako sú „náhrobné kamene“ malých komponentov 0201 alebo chyby v konštrukcii podložky BGA (Ball Grid Array).

• PPAP (Production Part Approval Process) nariaďuje, že index spôsobilosti procesu (Cpk) pre charakteristiky kritickej kvality (CTQ) musí byť ≥ 1,67, čo znamená, že schopnosť procesu musí ďaleko presahovať všeobecné priemyselné štandardy.

• FMEA (Failure Mode and Effects Analysis) systematicky posudzuje číslo priority rizika (RPN) potenciálnych režimov zlyhania v radoch SMT (Technológia povrchovej montáže), ako je nedostatočná spájkovacia pasta alebo medzery BGA, a pre položky s vysokým RPN presadzuje povinné nápravné opatrenia.

Dvojité zabezpečenie dizajnu a procesu: Riešenie tepelných, mechanických a chemických výziev

Fyzikálne výzvy, ktorým čelí automobilový PCBA, sa sústreďujú na tri oblasti: tepelné riadenie, mechanické namáhanie a environmentálna korózia. To si vyžaduje kolaboratívnu inováciu v dizajne aj vo výrobných procesoch.

1. Tepelný manažment a výber materiálu PCBA umiestnené v blízkosti motorových priestorov alebo napájacích batériových zdrojov musia znášať dlhodobé vysoké teploty. Na zmiernenie tepelných porúch dizajnéri uprednostňujú substráty s vysokým Tg (teplota skleného prechodu ≥ 170 °C) materiálmi FR-4 alebo polyimidmi, ktoré zabraňujú zmäknutiu a deformácii dosky plošných spojov vplyvom tepla. V prípade vysokovýkonných komponentov sa zavádzajú dosky s kovovým jadrom PCB (MCPCB) alebo tepelné priechody kombinované s chladičmi, aby sa optimalizovali cesty rozptylu tepla. Okrem toho plazmové povlaky PECVD (Plasma-Enhanced Chemical Vapor Deposition) – ktoré sú tepelne transparentné – ponúkajú ochranu na molekulárnej úrovni bez toho, aby bránili rozptylu tepla, vďaka čomu sú obzvlášť vhodné pre kompaktné aplikácie s vysokou hustotou výkonu, ako sú radiče domény.

2. Ochrana pred mechanickými vibráciami a zosilnenie spojov Vibrácie sú primárnou príčinou únavového zlyhania spájkovaného spoja. Pokyny pre návrh sa riadia princípmi DFM: vyhýbajte sa umiestneniu veľkých ťažkých komponentov do zón koncentrácie napätia a uprednostňujte SMT pred komponentmi s priechodnými otvormi, aby sa znížilo namáhanie spájkovaného spoja. V prípade balíkov BGA, ktoré sú náchylné na vibrácie, sa implementuje proces Underfill – vyplnenie medzery pod čipom lepidlom na rozloženie napätia. To môže zlepšiť spoľahlivosť nárazu o niekoľko rádov. Okrem toho normy pre lisované uloženie, ako napríklad IPC-9797A poskytujú špecifikácie spoľahlivosti konektorov v prostredí s vibráciami.

3. Konformný náter a ochrana proti korózii Vlhkosť, soľný sprej a chemické znečisťujúce látky predstavujú pre PCBA dlhodobú hrozbu korózie. Selektívna aplikácia konformného náteru je štandardnou praxou. Avšak v prípade senzorov alebo vysokofrekvenčných signálových spojení môžu tradičné nátery ovplyvniť integritu signálu alebo pridať tepelný odpor. V takýchto prípadoch ponúkajú povlaky na molekulárnej úrovni založené na nanotechnológiách (napr. plazmové povlaky od P2i) vynikajúce riešenie, ktoré poskytujú ochranu proti kondenzácii bez zmeny impedančných charakteristík. V oblastiach s vysokou hustotou BGA sa spolieha na automatickú röntgenovú kontrolu AXI (Automated X-ray Inspection), ktorá monitoruje mieru vyprázdňovania spájky (zvyčajne sa vyžaduje, aby bola < 25 %), aby sa zabránilo tomu, že sa dutiny nestanú pôvodcami korózie alebo šírenia trhlín.

Výroba s nulovými chybami: Plná sledovateľnosť 3D SPI od MES v uzavretej slučke

Hlavným cieľom výroby PCBA pre automobily je priblížiť sa k „nulovému defektu“. Tento cieľ sa dosahuje prostredníctvom vysoko automatizovanej kontroly a riadenia procesov v reálnom čase.

V kritickom štádiu SMT – pri tlači spájkovacej pasty – štatistiky ukazujú, že 60 až 70 % chýb pochádza z odchýlok tlače. Na vyriešenie tohto problému využívajú popredné výrobné linky 3D SPI (trojrozmernú kontrolu spájkovacej pasty) spojenú so systémom spätnej väzby s uzavretou slučkou prepojeným s tlačiarňou. Keď SPI zistí odchýlku trendu v objeme alebo výške spájkovacej pasty, systém automaticky doladí tlak stierky alebo rýchlosť uvoľňovania šablóny bez manuálneho zásahu. Tento mechanizmus udržuje Cpk kritických parametrov stabilne nad 1,67. V nasledujúcich fázach:

• AOI (Automated Optical Inspection) zachytáva vizuálne chyby, ako sú posuny komponentov a premostenia.

• ICT (In-Circuit Testing) využíva kontakty sondy na rýchle zistenie elektrických porúch, ako sú skraty a tolerancie odporu.

• FCT (Functional Circuit Testing) simuluje reálne prevádzkové podmienky (napr. kolísanie napätia 12V/24V) na overenie funkčnej integrity PCBA.

Rozhodujúce je, že o úplnej sledovateľnosti sa nedá vyjednávať. Ako nariaďuje IATF 16949, Manufacturing Execution System (MES) spája číslo šarže každého komponentu, parametre umiestnenia, teplotné profily pretavenia a dokonca aj röntgenové snímky s konečným laserom vyrytým jedinečným UID PCBA. V prípade zlyhania v teréne je možné získať celú históriu výroby do 60 sekúnd, čo umožňuje presné obmedzenie a analýzu základných príčin. Táto schopnosť vysledovateľnosti je tiež čoraz dôležitejšia pre podporu nariadení o „práve na opravu“.

Stratifikácia aplikácií a systémová integrácia

Automobilové aplikácie PCBA pokrývajú viacero oblastí, od ovládania karosérie a hnacieho ústrojenstva až po inteligentné kokpity a autonómne riadenie. Každý scenár ukladá odlišné priority:

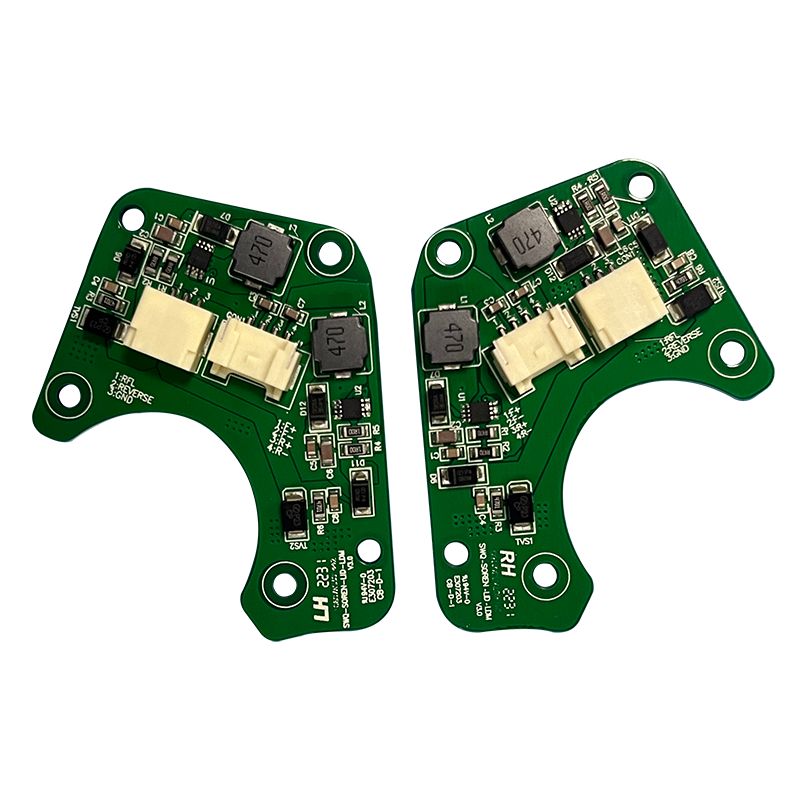

• Body Domain (BCM, Body Control Module): Zdôrazňuje riadenie I/O a nízku spotrebu energie, pričom nákladová citlivosť vyžaduje vyvážené ochranné opatrenia.

• Pohonné ústrojenstvo a bezpečnostné domény (ABS/ESP, protiblokovací brzdový systém/elektronický stabilizačný program): Požadujte extrémne vysokú rýchlosť odozvy a extrémnu toleranciu prostredia, čo si vyžaduje vysokokvalitné integrované obvody AEC-Q100 a dizajn zosilnenej redundancie.

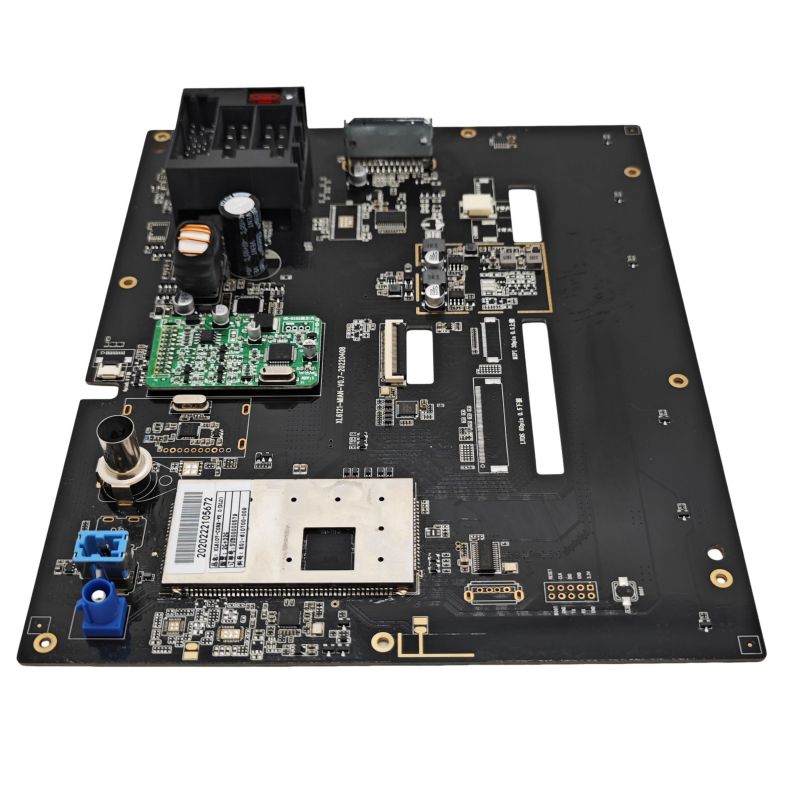

• Infotainment doména: Uprednostňuje vysokorýchlostný prenos signálu (napr. HDMI, LVDS) a elektromagnetickú kompatibilitu (EMC), pričom na optimalizáciu integrity signálu často využíva technológie HDI (High-Density Interconnect) alebo rigid-flex .

Automobilové PCBAje vo svojej podstate vedou o determinizme. Stanovuje prísne normy prostredníctvom AEC-Q a IATF 16949 na filtrovanie spoľahlivých génov pri zdroji; poskytuje hardvéru odolnosť voči drsnému prostrediu prostredníctvom špecializovaných návrhov a procesov zameraných na teplo, vibrácie a koróziu; a zabezpečuje konzistenciu procesu s takmer nulovými chybami v hromadnej výrobe prostredníctvom uzavretej slučky SPC, AOI/röntgenovej kontroly a sledovateľnosti MES. Ako sa automobilové E/E (elektrické/elektronické) architektúry vyvíjajú smerom k centrálnym výpočtovým platformám, PCBA sa musí nielen prispôsobiť vyššej výpočtovej hustote, ale aj dosiahnuť redundanciu a predvídateľnosť porúch v rámci funkčnej bezpečnosti (ISO 26262). Technologické inovácie v tejto oblasti naďalej posúvajú automobilový priemysel smerom k bezpečnejším, inteligentnejším a spoľahlivejším horizontom.
