Vyhýbanie sa úskaliam pri uzemnení a úlomkom zo skrutiek: Pokyny pre návrh pre vysoko spoľahlivé dosky PCBA riadenia motora

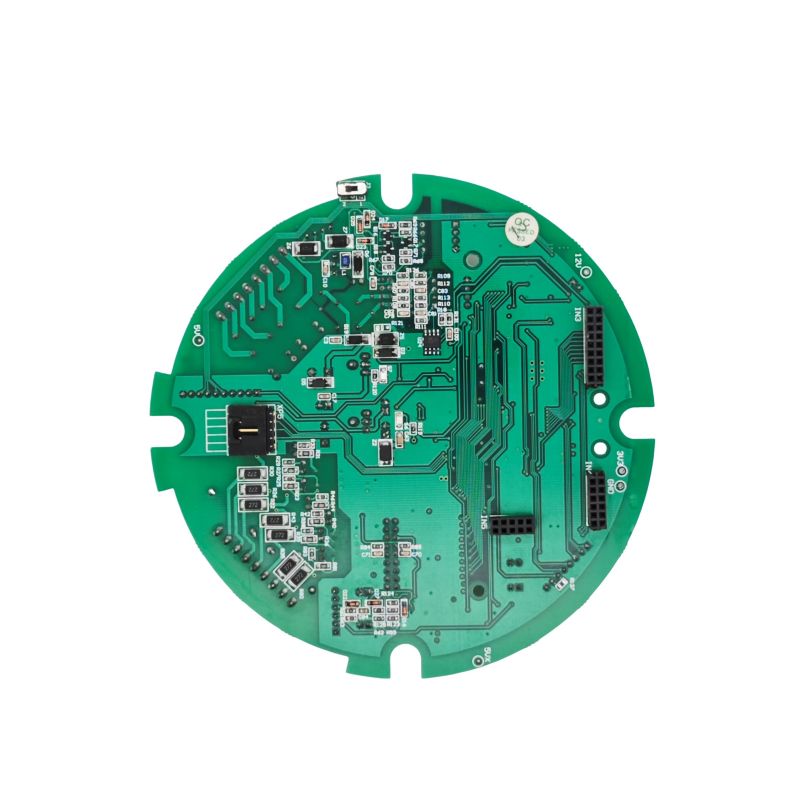

PCBA riadenia motora (Printed Circuit Board Assembly) je základným nástrojom pre presné riadenie pohybu v priemyselnej automatizácii, robotike, nových energetických vozidlách a inteligentných domácich spotrebičoch. Táto praktická príručka zjednocuje kľúčové poznatky z výberu architektúry, rozloženia PCB, montáže a overovania, pomáha inžinierom a produktovým manažérom vyhnúť sa bežným nástrahám a zabezpečiť hladký prechod od prototypu k veľkoobjemovej výrobe.

1. Fáza návrhu: Architektúra a výber komponentov

1.1 Vlastné verzus štandardné riešenia

Pri začatí projektu posúďte, či použiť vlastný PCBA alebo štandardný modul. Zatiaľ čo zákazková PCBA prináša vyššie počiatočné náklady na NRE (Non-Recurring Engineering), umožňuje optimalizáciu pre špecifické typy motorov – ako je BLDC, krokový alebo servomotor – a presné výkonnostné ciele (napr. presnosť rýchlosti/krútiaceho momentu v rozmedzí ±0,5 %). Zákaznícke riešenia tiež ponúkajú vynikajúcu efektivitu systémovej integrácie (často presahujúcu 95 %) a dlhodobú spoľahlivosť v náročných prevádzkových podmienkach.

1.2 Výber základnej čipovej sady a topológie

• Procesor: Dôrazne sa odporúča 32-bitový MCU s vyhradenými perifériami na riadenie motora (napr. jadro ARM Cortex-M4) na spracovanie výpočtovo náročných algoritmov, ako je Field-Oriented Control (FOC) s odozvou v reálnom čase.

• Ovládač a výkonový stupeň:

• Pre dizajny s vysokou integráciou si vyberte plne integrované integrované obvody ovládačov BLDC (napríklad séria TI MCF831xC), ktoré kombinujú ovládače hradla a napájacie FET. To zjednodušuje externé obvody, ale vyžaduje starostlivé odpojenie – podľa údajového listu musí byť umiestnených najmenej päť kritických kondenzátorov (VM-PGND, CPH-CPL atď.), aby sa zabezpečila stabilná prevádzka.

• Pre aplikácie s vysokým výkonom (napr. >50A) sú preferované diskrétne MOSFETy/IGBT s vyhradenými ovládačmi brány. Zvážte širokopásmové zariadenia (SiC alebo GaN), aby ste dosiahli vyššie spínacie frekvencie a znížené straty.

2. Rozloženie PCB: Umenie potlačenia hluku a tepelného manažmentu

Riadiaca doska motora je zo svojej podstaty zostava so zmiešaným signálom a náročnou na energiu. Zlé usporiadanie je hlavnou príčinou porúch EMC a návratov z poľa.

2.1 Stratégia rozdelenia obvodov a uzemnenia (kritické)

Zlaté pravidlo: Fyzicky izolujte uzemnenie napájania od uzemnenia signálu.

• Zónovanie: Rozdeľte PCB do troch odlišných oblastí:

• Hlučná zóna: Výkonový menič, relé a slučky pohonu brány.

• Digitálna zóna: MCU, komunikačné rozhrania (CAN, UART, SPI).

• Analógová zóna: Snímanie prúdu/napätia, vstupy kódovača/rozlišovača. Udržujte vysokofrekvenčné PWM stopy mimo citlivých ciest analógovej spätnej väzby.

• Implementácia uzemnenia:

• Prijmite prístup s jednobodovým uzemnením alebo s rozdelenou zemou.

• Pripojte digitálne a analógové uzemnenia v jednom bode v blízkosti referenčného kolíka ADC.

• Izolujte napájacie uzemnenie (zašumené) a pripojte ho k uzemňovaciemu bodu systému cez nízkoimpedančnú cestu, čím zabránite, aby veľké prechodové prúdy narušili riadiace signály.

• Odporúčanie na stohovanie: 4-vrstvová doska je ideálna, keď to rozpočet dovoľuje. Použite vyhradené zemné vrstvy susediace so stranou primárneho komponentu, aby ste zabezpečili spätné cesty s nízkou indukčnosťou a vlastné tienenie. Pre 2-vrstvové konštrukcie použite rozsiahle zaplavenie pôdy a udržujte napájacie trasy čo najkratšie a najširšie.

2.2 Výkonové slučky a tepelný rozptyl

• Šírka stopy a oblasť slučky: Stopy DC zbernice a trojfázového výstupu musia byť krátke a široké, aby vydržali vysoké di/dt. Páry signálu hradla a pohonu by mali prebiehať paralelne a blízko zodpovedajúcich zdrojových terminálov MOSFET, aby sa minimalizovala parazitná indukčnosť.

• Thermal Management: Použite tepelné priechody na efektívne vedenie tepla z napájacích zariadení do vnútorných medených plôch alebo podložiek chladiča spodnej vrstvy. Na silnoprúdové cesty použite otvory pre masku spájky (odkryté meďou), aby ste umožnili pripojenie pomocného chladiča.

3. Montáž a výroba: prehliadané, ale kritické detaily

3.1 Odolnosť dodávateľského reťazca pri plánovaní kusovníkov

Pred dokončením kusovníka (Bill of Materials) vykonajte posúdenie rizika dodávok pre položky s dlhým odberom, ako sú MCU a komunikačné vysielače a prijímače. Ak je to možné, vyhraďte si v rozložení alternatívne stopy kompatibilné s pinom, aby ste sa vyhli zastaveniu výroby spôsobenému prerušeniami dodávateľov z jedného zdroja.

3.2 Čistota upevnenia skrutiek (režim častého, ale ignorovaného zlyhania)

Počas montáže PCBA ovládača motora sú kovové úlomky unášané skrutkami skrytým zabijakom, ktorý spôsobuje skraty a degradáciu izolácie.

• Riziko: Kovové častice z vibrujúcich závitovkových podávačov môžu spadnúť na kolíky integrovaného obvodu s vysokou hustotou alebo medzi susedné stopy, čo môže viesť k občasným poruchám alebo okamžitým skratom po zapnutí.

• Protiopatrenia:

• Vymeňte tradičné vibračné miskové podávače za stupňovité podávače, aby ste minimalizovali tvorbu častíc vyvolanú trením.

• Bezprostredne pred krokom upevnenia zaveďte vysávač na odstraňovanie prachu.

• Používajte inteligentné elektrické skrutkovače s monitorovaním krútiaceho momentu a uhla v reálnom čase, aby ste predišli nedostatočnému krútiacemu momentu (plávaniu) alebo odizolovaniu závitu.

4. Testovanie a overovanie: nad rámec "točí sa?"

1. Funkčný test (FCT): Pri zaťažení overte čas odozvy ochrany proti nadprúdu a prehriatiu – napríklad zabezpečte, aby sa vypnutie ovládača spustilo do < 10 µs. Overte tiež logiku dynamického zníženia výkonu počas poklesu napätia.

2. Predbežná zhoda s elektromagnetickou kompatibilitou (EMC): Vedené a vyžarované emisie (CE/RE) sú bežnými bodmi bolesti. Ak dôjde k poruchám, najskôr skontrolujte, či je na vstupe napájania umiestnená správne dimenzovaná dióda TVS a tlmivka so spoločným režimom a optimalizujte rýchlosť spínania PWM nastavením odporov hradla.

3. Dlhodobá spoľahlivosť: Vykonajte tepelné cyklovanie a testy nepretržitého chodu na overenie integrity spájkovaného spoja a zníženia výkonu súčiastok pri maximálnych teplotách okolia.

Navrhovanie spoľahlivéhoPCBA riadenia motoraje v podstate trojuholníkový kompromis medzi elektrickým výkonom, termodynamikou a elektromagnetickou kompatibilitou. Každé rozhodnutie – od jasného rozdelenia obvodov a disciplinovaného uzemnenia až po dôslednú kontrolu čistoty montáže – určuje dlhodobú stabilitu produktu v náročných priemyselných prostrediach. Implementáciou stratégií načrtnutých v tejto príručke môžete výrazne znížiť poruchovosť, skrátiť vývojové cykly a zvýšiť celkovú robustnosť systému riadenia motora.
