Ako sa vyvíja vývoj PCBA Dash Cam: Od výberu čipu po hromadnú výrobu

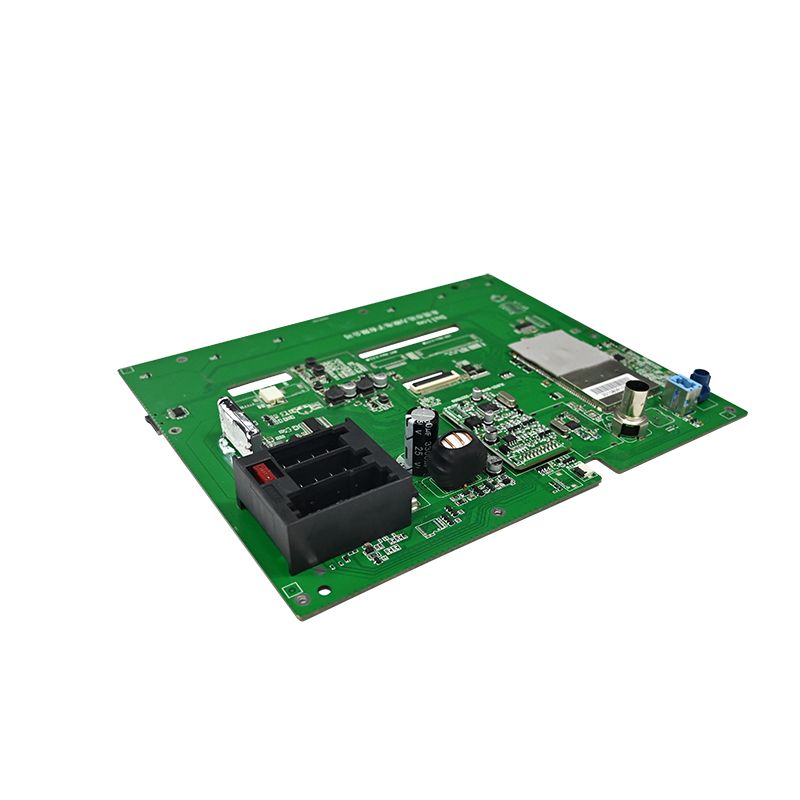

Vo svojom jadre nie je prístrojová vačka definovaná jej šošovkou alebo krytom, ale jejPCBA(Zhromaždenie dosky plošných spojov). Získajte správnu čipovú sadu a stabilnú dosku a už máte polovicu bitky vyhratú. Tu je jednoduchý sprievodca, ktorý vychádza zo skúseností v reálnom svete a zahŕňa výber čipovej sady, návrh obvodu, výrobu a testovanie.

1. Výber čipovej sady: Najprv vyberte „mozog“ a potom ho okolo neho postavte

Hlavný procesor je srdcom PCBA. Akonáhle je toto rozhodnuté, zvyšok okruhu, náklady a strop výkonu sú z veľkej časti stanovené. V súčasnosti má každá z hlavných možností svoje vlastné silné stránky:

• Ambarella: Známy pre vynikajúce spracovanie obrazu, vynikajúcu kvalitu obrazu a vysokú účinnosť kódovania. Ideálne pre špičkové 4K palubné kamery, ale vývoj je zložitý a náklady na kusovník sú vyššie.

• Novatek: Líder na trhu z hľadiska objemu. Ponúka vynikajúcu hodnotu za peniaze s možnosťami od základnej až po špičkovú (podpora 4K, HDR). Často najlepšia voľba pre sériovo vyrábané produkty.

• Iné (Hisilicon, Allwinner atď.): Používa sa na konkrétnych trhoch alebo produktoch citlivých na cenu.

Nepozerajte sa len na rozlíšenie. Posúďte svoje skutočné potreby: Podporuje predné a zadné duálne nahrávanie? Aký je výkon pri slabom osvetlení? Potrebujete funkcie ADAS alebo AI? Tie určujú požadovaný výpočtový výkon a možnosti ISP (Image Signal Processor).

Po výbere hlavného procesora venujte pozornosť týmto kľúčovým perifériám:

• Správa napájania: Automobilové napájanie je notoricky hlučné (9V–16V s prechodnými špičkami). Musíte použiť konvertor DC-DC so širokým vstupom napätia s ochranou proti prepätiu, nadprúdu a prepólovaniu. Ak je potrebný parkovací režim, pridajte nízkonapäťový detekčný/ochranný obvod, aby ste zabránili vybitiu batérie auta.

• Obrazový snímač: Bežnou voľbou je séria Sony IMX (napr. IMX335). Uistite sa, že rozhranie MIPI CSI dobre ladí s hlavným procesorom.

• Úložisko: Použite eMMC na ukladanie firmvéru a slot na kartu TF na ukladanie videa. Slot na kartu musí mať ESD ochranu.

2. Základy návrhu obvodov: Ochrana pred rušením a tepelný manažment sú kľúčové výzvy

Palubné vačky sedia na čelných sklách, pečú na letnom slnku a mrznú v zime, a to všetko pri neustálych vibráciách. To od PCBA vyžaduje extrémne vysokú stabilitu a spoľahlivosť. Vo fáze návrhu je potrebné vyriešiť dva kritické problémy:

2.1 Tepelný manažment (odvod tepla)

Počas nahrávania 4K videa procesor a snímač generujú značné teplo v uzavretom kryte. Zlá správa teploty vedie k zlyhaniu systému, artefaktom obrazu a zrýchlenému starnutiu komponentov. Efektívne riešenia zahŕňajú:

Veľká meď sa naleje pod hlavný procesor s hustými tepelnými priechodmi, ktoré sa pripájajú k vnútornej a spodnej medenej vrstve na šírenie tepla.
Strategické umiestnenie komponentov na rovnomernú distribúciu zdrojov tepla a vyhýbanie sa lokalizovaným hotspotom.
Navrhovanie PCBA na využitie kovového krytu alebo špeciálnych rozdeľovačov tepla na ​​pasívne chladenie.

2.2 Integrita signálu a EMI/EMC

Vysokorýchlostné signály (MIPI, DDR) a RF signály (Wi-Fi, GPS) sú natlačené na malej doske. Bez starostlivého návrhu spôsobuje rušenie obrazový šum, vypadávanie snímok alebo stratu signálu.

Riadenie impedancie: Vypočítajte a prísne kontrolujte rozdielovú impedanciu 100 Ω pre MIPI, USB a iné vysokorýchlostné diferenciálne páry a 50 Ω jednostrannú impedanciu pre iné kritické stopy.
Zhoda dĺžky: Diferenciálne páry a skupiny údajov DDR musia mať prísne prispôsobenie dĺžky (do ±10 mil), aby sa zabezpečilo správne načasovanie.
Sledovanie stráže: Nasmerujte pozemné stopy popri kritických signáloch (hodiny, I2C, zvuk, video) a pridajte spojovacie priechody na izoláciu.
Layer Stackup: Použite 4-vrstvovú alebo 6-vrstvovú dosku plošných spojov s pevnou zemnou plochou a pevnou napájacou rovinou. Smerujte vysokorýchlostné signály na vnútorné vrstvy, aby ste použili lietadlá ako tienenie.

Okrem toho vždy umiestnite diódy TVS na vstupné konektory na ochranu pred ESD, na vstupe napájania pridajte feritové guľôčky a kondenzátory na filtrovanie a použite jednobodové oddelenie analógových a digitálnych uzemňovacích plôch. Sú to jednoduché, ale vysoko účinné techniky.

3. Výroba a kontrola kvality: Vrátnici pred hromadnou výrobou

Dobrý dizajn je len polovica príbehu. Aby bolo možné dodať spoľahlivé PCBA, nie je možné obchodovať s dôkladnými výrobnými a testovacími procesmi.

• SMT montáž a kontrola AOI: Renomované továrne používajú 3D SPI na kontrolu kvality spájkovacej pasty, vysokorýchlostné zariadenia na vyberanie a umiestňovanie komponentov BGA a 0402 a AOI (automatická optická kontrola) na zisťovanie chýb spájkovania (premostenie, studené spoje, chýbajúce komponenty).

• FCT (Functional Circuit Test): Simulujte skutočnú prevádzku palubnej kamery zapnutím PCBA a otestovaním každej funkcie: nahrávanie, zvuk, získavanie signálu GPS, odozva tlačidiel a výstup displeja.

• Test vyhorenia (test starnutia): Spustite PCBA nepretržite niekoľko až desiatky hodín v komore s vysokou teplotou a vysokou vlhkosťou. To odhaľuje latentné chyby (ako sú prerušované spájkované spoje alebo tepelne nestabilné komponenty) a je to kritický krok pre zabezpečenie dlhodobej spoľahlivosti.

Budovanie spoľahlivéhopalubná vačka PCBAje systematické inžinierske úsilie. Ide o vyvažovanie – nájdenie sladkého bodu medzi výkonom, nákladmi, fyzickou veľkosťou, tepelným rozptylom a dlhodobou spoľahlivosťou. Tým, že sa budete týmito praktickými úvahami zaoberať vopred, môžete sa vyhnúť mnohým bežným nástrahám a zefektívniť svoju cestu k úspešnému uvedeniu produktu na trh.
