Ako funguje výstupný znak PCBA pri výpadku napájania?

Očakáva sa, že značka odchodu zostane viditeľná pri prerušení normálneho napájania, takže PCBA (zostava dosky s plošnými spojmi) hrá dôležitú úlohu pri riadení prechodu z normálneho napájania na núdzovú prevádzku. Presný návrh obvodu sa líši podľa produktu, ale základný proces zvyčajne zahŕňa detekciu napájania, správu batérie, prepínanie napájania a ovládanie LED.

Čo sa stane, keď je k dispozícii normálne napájanie?

Za normálnych podmienok jeExit Sign PCBAprijíma energiu z hlavného elektrického zdroja a poskytuje požadovaný výkon pre svetelný zdroj LED.

PCBA zároveň dokáže spravovať záložnú batériu tak, aby zostala pripravená na núdzovú prevádzku. V závislosti od dizajnu produktu môže obvod monitorovať aj stav nabíjania a poskytovať indikátor prevádzkového stavu.

V tomto stave hlavný zdroj zvláda normálnu prevádzku, zatiaľ čo batéria zostáva k dispozícii ako záložný zdroj.

Ako PCBA zistí výpadok napájania?

Keď sa normálne napájanie preruší alebo sa dostane mimo požadovaných prevádzkových podmienok, PCBA musí rýchlo rozpoznať zmenu.

Obvod monitoruje prichádzajúce napájanie a detekuje stratu normálneho napájania. Po zistení výpadku napájania riadiaci obvod zmení napájaciu cestu z normálneho napájania na záložnú batériu.

Tento prechod je dôležitou súčasťou návrhu označenia núdzového východu, pretože LED dióda musí zostať rozsvietená, a nie jednoducho zhasnúť, keď zmizne hlavné napájanie.

Ako sa preberá záložná batéria?

Po zistení prerušenia napájania PCBA prepne zdroj napájania na záložnú batériu.

Batéria potom dodáva energiu do okruhu núdzového osvetlenia, zatiaľ čo PCBA reguluje a rozdeľuje dostupný výkon podľa návrhu výjazdového návestidla.

Presné napätie batérie, kapacita, spôsob nabíjania a doba zálohovania závisia od konkrétnej konfigurácie produktu. Preto by PCBA mala byť navrhnutá tak, aby zodpovedala batérii a systému LED, a nie ako univerzálny náhradný komponent.

Ako PCBA ovláda LED?

LED dióda je viditeľná časť výjazdového označenia, ale stabilné osvetlenie závisí od elektronického obvodu za ňou.

Počas núdzovej prevádzky PCBA riadi elektrické napájanie dodávané do LED. Obvod môže zahŕňať budiace funkcie LED a funkcie riadenia prúdu na udržanie správnej činnosti LED pri zmene napätia batérie.

Toto je obzvlášť dôležité počas dlhších období zálohovania, pretože napätie batérie nezostáva počas vybíjania konštantné.

Čo sa stane, keď sa vráti normálna energia?

Keď sa obnoví normálne napájanie, PCBA detekuje návrat vstupného napájania a vráti systém späť do normálneho prevádzkového stavu.

Záložná batéria sa potom môže vrátiť do stavu nabitia v závislosti od konštrukcie obvodu. Týmto spôsobom je batéria pripravená na budúce prerušenie napájania a nie je ponechaná vybitá po jedinej núdzovej udalosti.

Úplnú prevádzkovú postupnosť možno teda zhrnúť takto:

Normálne napájanie → Detekcia výpadku napájania → Prepínanie batérie → Núdzová prevádzka LED → Obnovenie napájania → Nabíjanie batérie

Aké funkcie by mal výstupný znak PCBA obsahovať?

Funkcie závisia od dizajnu produktu, ale výstupný znak PCBA môže zahŕňať:

Nie každý výstupný signál PCBA používa rovnakú obvodovú architektúru. Požadované funkcie by mali byť určené hotovým výstupným znakom, systémom batérie, konfiguráciou LED a príslušnými požiadavkami na produkt.

Čo by sa malo zvážiť pri vývoji výstupného znaku PCBA?

Pre výrobcov, ktorí vyvíjajú alebo získavajú výstupný signál PCBA, by sa pred výrobou malo zvážiť niekoľko faktorov.

Kompatibilita batérie je dôležitá, pretože obvod nabíjania a vybíjania sa musí zhodovať s vybranou batériou.

Konfiguráciu LED je tiež potrebné zvážiť, pretože doska plošných spojov musí poskytovať vhodné elektrické ovládanie pre zamýšľanú záťaž LED.

Požiadavky na vstupný výkon by sa mali definovať podľa cieľového výstupného znaku a trhu.

Okrem toho by sa počas vývoja produktu malo prehodnotiť rozloženie PCB, výber komponentov, tepelné podmienky, ochranné funkcie a požadované testovanie.

V prípade produktov osvetlenia súvisiacich s bezpečnosťou by sa pred hromadnou výrobou mali potvrdiť aj príslušné regionálne normy a požiadavky na certifikáciu kompletného hotového výrobku.

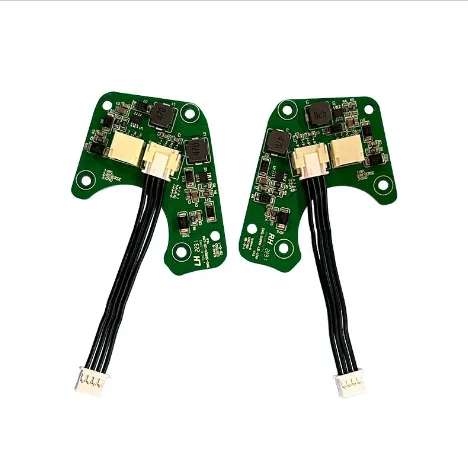

Exit Sign PCBA od Unixplore Electronics

V Unixplore Electronics poskytujeme služby výroby PCBA a montáže elektroniky pre zákazníkov, ktorí vyvíjajú produkty, ako sú únikové značky a núdzové osvetlenie. Môžeme pracovať z návrhov dosiek plošných spojov a výrobných požiadaviek zadaných zákazníkom, s našimi výrobnými skúsenosťami v oblasti montáže dosiek plošných spojov a hotových elektronických zostáv.

PreExit Sign PCBAprojektu, odporúčame pred výrobou potvrdiť vstupný výkon, špecifikáciu batérie, konfiguráciu LED, požadované funkcie, návrh PCB a požiadavky cieľového trhu tak, aby zostava zodpovedala zamýšľanému hotovému produktu.

Získajte viac informácií o našom výstupnom znaku PCBA

Počas výpadku napájania, anExit Sign PCBAfunguje ako kontrolný bod medzi normálnym zdrojom napájania, záložnou batériou a systémom osvetlenia LED. Detekuje prerušenie, prepne zdroj energie, riadi núdzovú prevádzku LED a po obnovení napájania môže vrátiť systém do normálnej nabíjacej prevádzky.
