Za 20 rokov vo výrobe elektroniky a SEO som skontroloval stovky zostáv výjazdových značiek. Táto príručka obsahuje technické špecifikácie, normy zhody a metriky skutočného výkonu, ktoré správcovia zariadení a špecifikátori skutočne hľadajú.

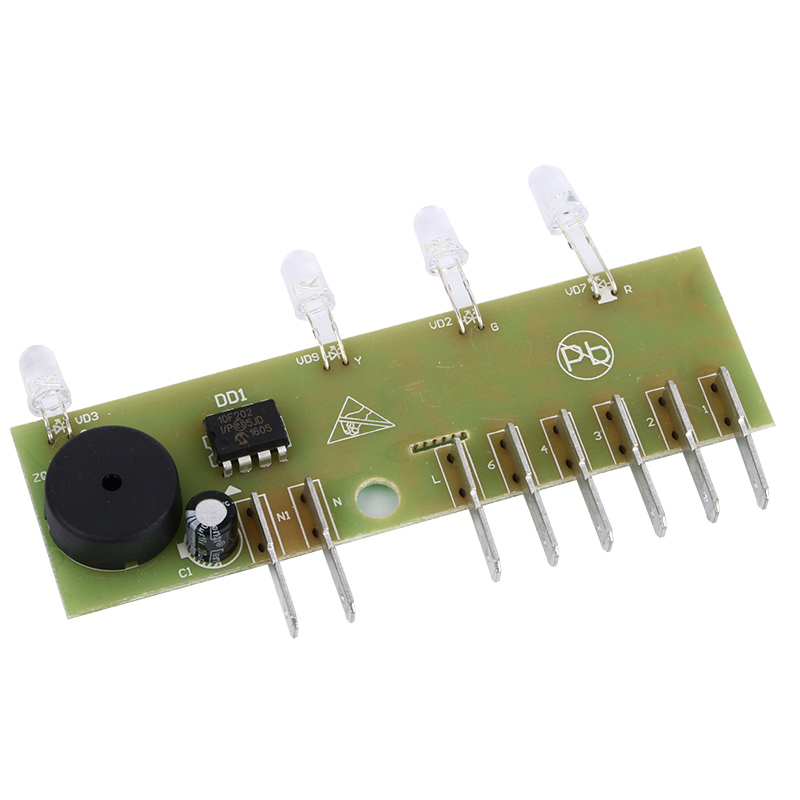

Čím sa líši výstupný znak PCBA?
Na rozdiel od štandardných osvetľovacích dosiek musí výstupný znak PCBA zvládať tri súčasné funkcie:
- Dvojité napájacie cesty:Vstup striedavého prúdu (120 V alebo 277 V) plus obvod nabíjania záložnej batérie.
- Núdzové prepínanie prenosu:Automatické prepnutie na jednosmernú batériu do 0,1 sekundy po strate energie.
- Správa reťazcov LED:Regulácia konštantného prúdu pre 6 až 36 červených alebo zelených LED.
Pretože stavebné predpisy nariaďujú 90-minútové osvetlenie počas výpadkov napájania, návrh PCBA musí uprednostňovať nízky pokojový prúd a spoľahlivé nabíjanie batérie.
Základné technické špecifikácie
Všetky parametre uvedené nižšie spĺňajú alebo prekračujú normy UL 924 a NFPA 101. Certifikáty si vždy overte u svojho dodávateľa.
Vstupný a výstupný výkon
ParameterStandard ValueComplianceVstupné napätie (AC)120V / 277V / 347V (50-60Hz)UL 924Núdzový režim Napätie 6V až 12V DC (batéria NiCd alebo LiFePO4)NFPA 101Celkový výstupný režim (Celkový výstupný výkon 2W až 8W)≥Výkon Factory Star09 AC pri plnom zaťaženíIEC 61000-3-2Účinnosť>82% (konverzia AC-DC)normy DOE 2021
Špecifikácie nabíjania batérie
ParameterValueNotesNabíjacie napätie (NiCd)7,2V až 8,4V (pre 6V nominálne balenie)Teplotne kompenzovanýNabíjací prúd50mA až 200mA (konštantný prúd)Zabraňuje prehriatiuTyp batérie PodporaNiCd, NiMH, LiFePO4Požiadavka automatickej detekcie 2UL00% hodín na prémiovom PC Odpojenie batérie 5,4 V ± 0,2 V Zabraňuje hlbokému vybitiu
Environmentálne a fyzické
ParameterHodnoteniePrevádzková teplota0°C až +50°C (vnútorné) / -10°C až +55°C (vlhké miesto)Skladovacia teplota -20°C až +60°CPCB Základný materiálFR4 (Tg minimálne 130°C) alebo CEM-1 pre verzie so zníženými nákladmi Hrúbka medi1 oz. do 2 oz. (Primárny výkon si vyžaduje 2 oz.) Hodnotenie horľavosti UL 94V-0 (označené na doske)
Kľúčové konštrukčné vlastnosti PCBA v súlade s UL 924
V súlade s kódexomExit Sign PCBAnie je voliteľné. Tu je to, čo kontrolujú inšpektori.
1. Automatický núdzový prenos
- Čas prenosu:Doska sa musí prepnúť z AC na batériu za menej ako 0,1 sekundy. Akékoľvek oneskorenie viditeľné ľudským okom neprejde kontrolou.
- Testovací obvod:Integrované tlačidlové testovacie body musia simulovať výpadok napájania bez odpojenia AC siete. Toto je povinná funkcia UL 924.
2. Systém správy batérie (BMS)
- Ochrana proti prebitiu:PCBA sa musí prestať nabíjať, keď napätie batérie dosiahne 8,4 V (pre 6V NiCd akumulátory).
- Ochrana proti prepólovaniu:Diódy na batériovom vstupe zabránia poškodeniu, ak inštalatér pripojí batériu opačne. Toto je hlavná príčina zlyhania poľa.

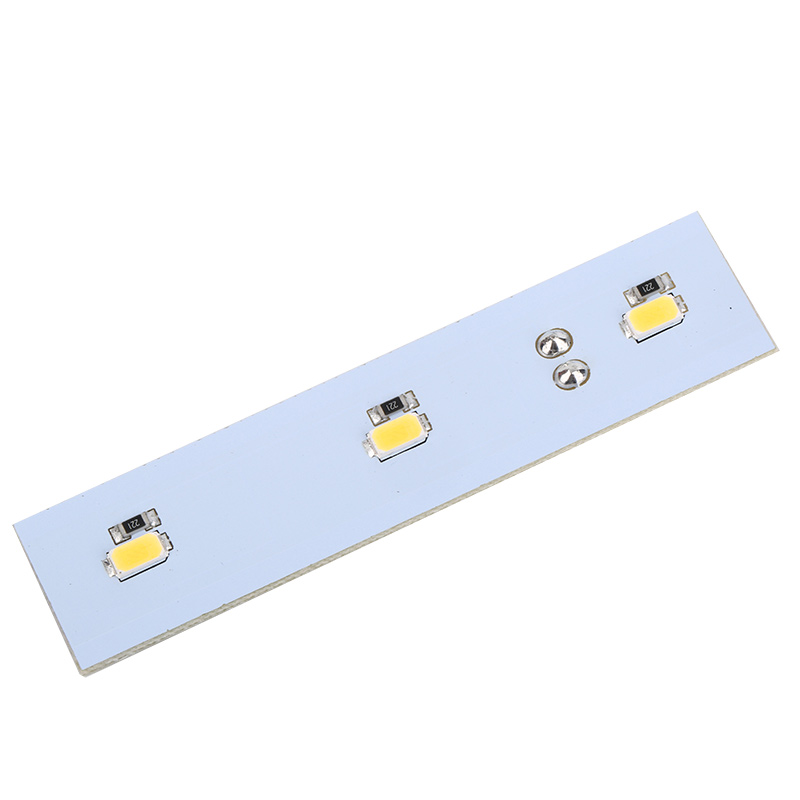

3. Flexibilita konfigurácie LED
Väčšina dosiek PCBA so znakmi odchodu podporuje viacero usporiadaní LED:
- Séria 6 LED:Štandard pre hliníkové extrudované tabule (červené alebo zelené).
- 12-LED paralelné + séria:Spoločné pre obojstranné tabule (uchytenie na chodbu alebo strop).
- 18 až 36 LED polí:Používa sa pre výstupné značky s vysokým lúmenom (100+ kandel).
4. Samodiagnostika (pokročilé jednotky)
Prémiové PCBA obsahujú mikrokontrolér, ktorý:
- Zaznamenáva kapacitu batérie každých 30 dní.
- Bliká červená/zelená stavová LED, aby signalizovala stav batérie.
- Signalizuje zvukový alarm (voliteľné), keď batéria klesne pod 80 % menovitej kapacity.
Certifikáty, ktoré musíte overiť
Pred objednaním akéhokoľvekExit Sign PCBAvyžiadajte si tieto tri dokumenty:
CertifikáciaJurisdikciaČo overujeUL 924USANúdzové osvetľovacie a energetické zariadeniaNFPA 101 (Life Safety Code)USA Trvanie osvetlenia (90 minút) a čas prenosuCSA C22.2 č.
POZOR:PCBA bez viditeľnej značky UL na sieťotlačovej vrstve je takmer určite necertifikovaná. Terénni inšpektori môžu kvôli tomu zlyhať celú vašu budovu.

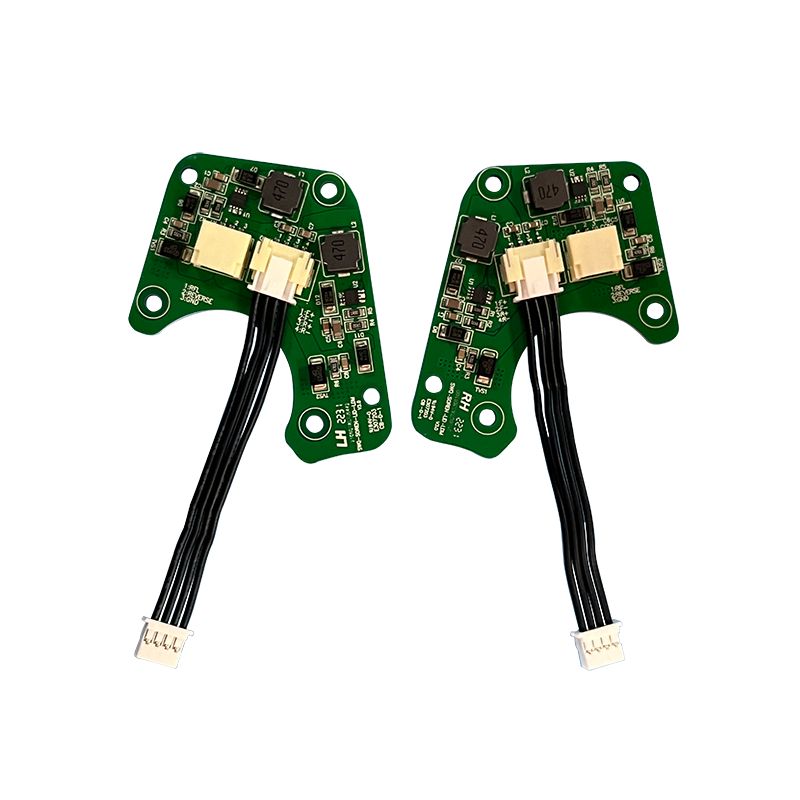

Indikátory kvality výroby
Tento kontrolný zoznam použite pri hodnotení dodávateľaExit Sign PCBA.
- Registrácia spájkovacej masky:Vychýlenie by nemalo presiahnuť 0,005 palca. Odkrytá meď na stopách vysokého napätia predstavuje nebezpečenstvo úrazu elektrickým prúdom.
- Čitateľnosť sieťotlačou:Všetky označenia komponentov (R1, C2, IC1), značky polarity a čísla súborov UL musia byť po zložení jasne čitateľné.
- Komponenty s priechodným otvorom:Konektory batérie a testovacie spínače by mali byť spájkované vlnou, nie ručne, aby sa predišlo studeným spojom.
- Konformný náter (voliteľné):Pre vlhké miesta (toalety, vonkajšie kryté východy) potrebuje PCBA konformný náter z akrylu alebo uretánu. Hľadajte matný alebo lesklý povrch všetkých komponentov.
Časté otázky týkajúce sa PCBA o ukončení podpisu
Nižšie sú uvedené tri technické otázky, ktoré často dostávam od inžinierov zariadení a špecialistov na obstarávanie.
Otázka 1: Môžem použiť štandardnú PCBA ovládača LED pre môj výstupný znak namiesto vyhradeného PCBA výstupného znaku?
A:Nie, a tu je dôvod, prečo je to nebezpečné. Štandardná PCBA ovládača LED nemá tri kritické obvody:
1. Prepínanie záložnej batérie:Štandardné ovládače nezistia stratu napájania striedavým prúdom. Vaša značka odchodu by počas výpadku okamžite zhasla, čo by porušilo NFPA 101, ktorá vyžaduje 90 minút osvetlenia.
2. Nízkonapäťové odpojenie:Bez toho bude PCBA pokračovať vo vybíjaní batérie pod 5V a trvalo ničiť NiCd alebo LiFePO4 články v priebehu troch cyklov.
3. Rozhranie testovacieho tlačidla:Stavební inšpektori vyžadujú funkciu manuálneho testovania. Štandardné ovládače túto signálovú cestu neobsahujú.
Zrátané a podčiarknuté:Kúpte si uvedený UL 924Exit Sign PCBAiba. Úspora 5 dolárov na generickej doske bude stáť tisíce pri neúspešných inšpekciách.
Q2: Môj výstupný znak PCBA je horúci. LED diódy stmavnú po 30 minútach na batérii. Čo sa nepodarilo?
A:Máte problém s degradáciou batérie, nie problém s LED. Tu je postup diagnostiky:
1. Skontrolujte nabíjacie napätie:Pri zapnutom napájaní striedavým prúdom merajte cez svorky batérie. Mali by ste vidieť 7,2 V až 8,4 V (pre 6V NiCd súpravu). Ak je napätie nižšie ako 6,5 V, nabíjací obvod na PCBA zlyhal.
2. Test kapacity batérie:Odpojte batériu a zaťažte ju odporom, ktorý odoberá 200 mA. Zdravé 6V NiCd balenie by malo zostať nad 5,4 V aspoň 90 minút.
3. Skontrolujte koróziu:NiCd batérie vypúšťajú hydroxid draselný po 3-5 rokoch. Tento biely kryštalický zvyšok požiera stopy medi na PCBA. Ak niekde uvidíte biely prášok, okamžite vymeňte batériu aj PCBA.
Bežná oprava:Batériu vymeňte každé 4 roky, aj keď značka funguje. Tým sa zabráni skrytej strate kapacity.
Otázka 3: Ako overím, že dávka 500 dosiek PCBA so znakmi odchodu je v súlade s UL bez testovania každej z nich?
A:Spoliehate sa na tri úrovne overenia:
1. Následná služba UL (FUS):Každá originálna PCBA uvedená v UL pochádza z továrne, ktorá umožňuje neohlásené audity UL. Značka UL na doske musí obsahovať číslo súboru (napr. UL E123456). Vyhľadajte toto číslo v databáze Product iQ UL. Ak sa neobjaví, známka je falošná.
2. Dátum zhody kódu:Obrazovka PCBA by mala mať kód dátumu (formát YYWW). Uistite sa, že tento dátumový kód zodpovedá obdobiu výroby certifikačnej správy UL. Dosky vyrobené mimo tohto okna nie sú zakryté.
3. Náhodné deštruktívne testovanie:Za každých 500 jednotiek obetujte 2 dosky. Rozrežte ich a skontrolujte:
- Správna hodnota poistky (napr. 250V 3A pomalé).
- Správna izolácia transformátora (minimálna vzdialenosť 0,125 palca medzi primárnou a sekundárnou časťou).
- Žiadne neschválené náhrady komponentov (napr. 85°C kondenzátory namiesto 105°C).
Tip pre profesionálov:Pred zaplatením veľkých objednávok si vyžiadajte od svojho dodávateľa „Upozornenie o autorizácii UL“.
Zhrnutie: Výber pravého výstupného znaku PCBA
KvalitaExit Sign PCBAje definovaná tromi neobchodovateľnými vlastnosťami:
1. Zoznam UL 924s overiteľným číslom spisu.
2. Automatický prenos pod 0,1 sekundyso správnym odpojením nízkeho napätia.
3. Obvod nabíjania batérieurčené pre chémiu NiCd, NiMH alebo LiFePO4.
Pre facility manažérov uprednostňujte tabule s autodiagnostikou. Pre výrobcov OEM vždy špecifikujte 2 oz medi na napájacích trasách a laminátoch UL 94V-0. Overená výrobná dokumentácia a certifikácia treťou stranou zostávajú jedinou spoľahlivou cestou k dodržiavaniu predpisov a bezpečnosti cestujúcich.
