Ako určuje výroba PCBA regulátora teploty tepelnú stabilitu v kritických aplikáciách?

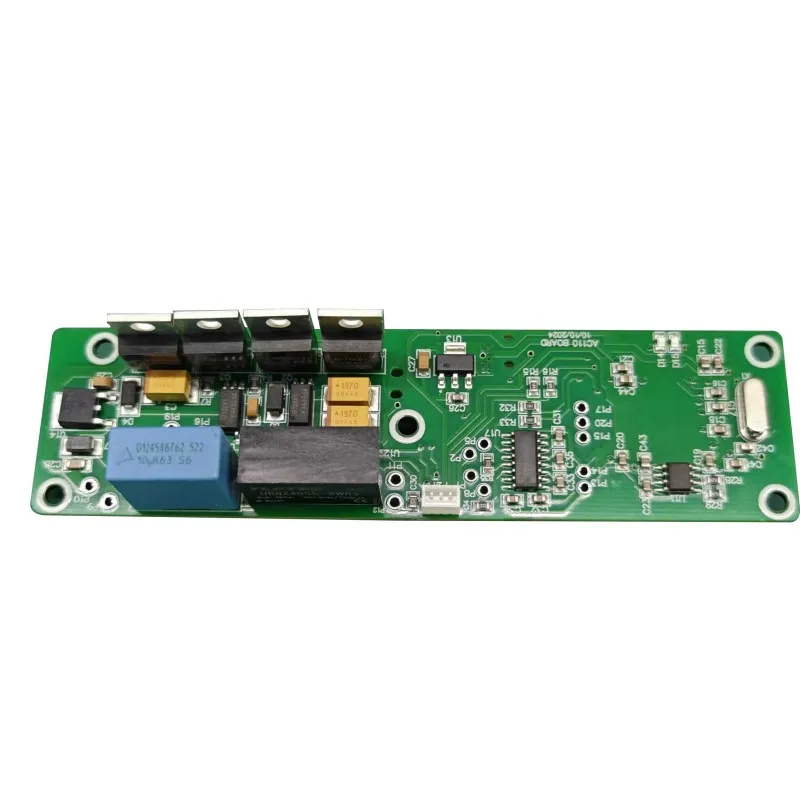

1. Prečo je tepelná stabilita výsledkom výroby

Regulátor teploty sa často hodnotí podľa presnosti nastavenej hodnoty v údajovom liste, ale správanie v teréne sa riadi fyzikálnymi premennými, ktoré sa zavedú počas montáže. Dutiny v spájke zvyšujú tepelný odpor. Kontaminácia vytvára únikové cesty, ktoré posúvajú analógové hodnoty. Distribúcia medi v blízkosti snímača môže premeniť samotnú dosku na rozvádzač tepla. Každá z týchto podmienok je výrobný podpis, nie softvérový problém.

Rozdiel medzi regulátorom, ktorý drží ±0,5 °C a regulátorom, ktorý sa posúva o niekoľko stupňov, je často vysledovaný v disciplíne procesu. Štúdia presných tepelných ovládacích dosiek ukazuje, že napájacie trasy nesúce niekoľko ampérov musia byť dimenzované s dostatočným množstvom medi a musia byť fyzicky oddelené od spätnej cesty snímača; v opačnom prípade lokálne zahrievanie a pokles IR narušia meranie skôr, ako signál dosiahne ADC. Rovnakým spôsobom tepelné odľahčovacie rezy, úzke stopy snímačov a zámerné rozostupy od vysokoprúdových komponentov vytvárajú "tepelne poctivú" zónu okolo snímacieho prvku, takže reaguje skôr na teplotu systému než na vnútorný tepelný tok dosky.

Preto tá vetaPCBA regulátora teplotyopisuje viac ako obývanú tabuľu. Opisuje riadený tepelný systém, ktorého merací reťazec, výkonový stupeň a ochranné obvody sú spoločne navrhnuté a vyrobené. Keď je proces montáže nestabilný, riadiaca slučka je nútená kompenzovať fyzický hluk, ktorý nevidí.

2. Rozhranie senzorov: Prvá línia obrany

2.1 Typ snímača a jeho výrobné dôsledky

NTC termistory, PT100/PT1000 RTD a termočlánky kladú rôzne obmedzenia na prednú časť PCB. Senzory NTC poskytujú vysokú citlivosť v úzkych pásmach, ale vyžadujú linearizáciu, pretože ich krivka odporu a teploty je exponenciálna. RTD ponúkajú lineárnejšiu odozvu v širokom rozsahu, ale ich signálna dráha s nízkym odporom je citlivejšia na odpor stopy a napätie vyvolané spájkovaním. Termočlánky poskytujú najširší rozsah, ale najnižšiu presnosť, často v rozsahu niekoľkých stupňov, a závisia od kompenzácie studených spojov, ktoré musia byť elektricky stabilné.

Predná časť snímača nie je len analógový vstup; je to vysokoimpedančný merací uzol, ktorý musí odmietnuť bežný režim šumu pri zachovaní malého diferenciálneho signálu. Typické komerčné regulátory ilustrujú rozptyl: vstup NTC môže byť dimenzovaný na ±0,6 °C, kanál PT100 na ±0,7 °C a termočlánok typu J na ±3 °C. Tieto údaje sú špecifikácie na úrovni senzorov, nie záruky na úrovni systému. Proces montáže buď zachováva túto presnosť, alebo ju narúša zlým uzemnením, teplotnými gradientmi a neadekvátnym prístupom ku kalibrácii.

2.2 Prístup k izolácii a kalibrácii rozloženia

Stopa snímača, ktorá beží vedľa budiča relé alebo spínacieho uzla MOSFET, zapojí šum do merania. Zemná rovina, ktorá je prerušená pod analógovým predným koncom, vynúti spätné prúdy cez zdieľanú meď, čím sa vytvoria odchýlky, ktoré sa menia v závislosti od zaťaženia. Počas kontroly návrhu na výrobu by tieto problémy mali byť označené pred vydaním nástroja. Technická kontrola musí posúdiť tepelnú väzbu, umiestnenie komponentov pre izoláciu snímača a integritu napájacej a uzemňovacej roviny pre čisté analógové snímanie a stabilné prepínanie PWM.

Kalibrácia je posledným mostom medzi snímačom a fyzickým krytom. Žiadny snímač nie je dokonale prispôsobený konkrétnej doske plošných spojov, krytu a zostave. Jednorazová kalibrácia v kontrolovanej tepelnej komore aplikuje korekčný offset, ale doska musí byť navrhnutá s testovacím prístupom a háčikmi firmvéru, vďaka ktorým je táto kalibrácia opakovateľná. Ak je PCBA zostavená s nekonzistentným objemom spájky alebo kontamináciou, kalibračný posun sa bude posúvať s vekom a teplotou, čím sa zmarí účel počiatočnej korekcie.

3. Materiály PCB a architektúra medi pod teplom

Regulátory teploty často pracujú v krytoch, kde okolitá teplota stúpa výrazne nad úroveň miestnosti a výkonový stupeň dodáva svoje vlastné teplo. Substrát musí udržiavať rozmerovú stabilitu a dielektrickú integritu v tomto rozsahu. FR-4 je bežný, ale lamináty s vysokou Tg a hliníkové substráty sa vyberajú, keď tepelné zaťaženie alebo profil cyklovania presahuje to, čo štandard FR-4 znesie bez merateľného posunu.

Vzor väzby tkaniny zo sklenených vlákien vo vnútri FR-4 môže spôsobiť lokálne odchýlky v tepelnej vodivosti, čo vedie k efektom „tepelnej väzby“, ktoré posúvajú čítanie snímača v závislosti od toho, kam smeruje stopa. Toto je obzvlášť dôležité pre vysoko presné regulátory, kde záleží aj na odchýlke 0,1 °C. Rovnako dôležitá je medená architektúra. 2-vrstvová doska môže byť primeraná pre jednoduchý termostat, ale ovládače s prednými koncami so zmiešaným signálom a výstupmi PWM ťažia zo 4-vrstvových alebo 6-vrstvových zásobníkov s vyhradenými zemnými plochami susediacimi so signálovými vrstvami. Toto usporiadanie poskytuje prirodzenú izoláciu medzi hlučnou výkonovou sekciou a citlivou analógovou sekciou, čím sa znižuje potreba externého filtrovania, ktoré môže samo o sebe driftovať.

Fyzický stackup teda nie je pasívnou kulisou. Je súčasťou riadiacej slučky. Doska, ktorá rozdeľuje teplo nerovnomerne, bude produkovať signál snímača, ktorý je elektricky presný, ale tepelne nesprávny.

4. Spoľahlivosť spájkovaného spoja naprieč tepelnými cyklami

Regulátory teploty sú vystavené opakovanému ohrevu a chladeniu. Spájkované spoje, ktoré spájajú napájacie zariadenia, relé a konektory snímačov, musia prežiť výsledné termomechanické namáhanie. Dominantným mechanizmom je nesúlad CTE: kremík, meď, spájka a laminát expandujú rôznou rýchlosťou a v priebehu mnohých cyklov nesúlad koncentruje napätie na rozhraní spoja. Mikrotrhlinky sa iniciujú na okraji spoja a šíria sa, až kým odpor nestúpne alebo sa spojenie neotvorí.

Tento poruchový režim je obzvlášť dôležitý okolo MOSFETov, TRIACov a reléových terminálov, kde sú lokalizované odchýlky teploty najväčšie. Regulátor, ktorý prejde funkčným testom pri izbovej teplote, môže zlyhať aj po niekoľkých stovkách cyklov, ak proces spájkovania vytvoril dutiny, nedostatočné zmáčanie alebo nadmernú intermetalickú tvorbu. Reakcia zostavy preto musí zahŕňať kontrolované profily pretavenia, overené nanášanie pasty a metódy kontroly, ktoré dokážu vidieť skryté spoje.

• Rovnomernosť pretavenia:Delta T približne 10 °C medzi najteplejším a najchladnejším spojom na paneli je praktický cieľ pre mnohé bezolovnaté profily; širšie rozpätia znamenajú, že niektoré spoje sú nedostatočne spracované, zatiaľ čo iné sú nadmerne namáhané.
• Kontrola neplatnosti:Dutiny pod tepelnými podložkami zvyšujú odpor medzi spojom a doskou a vytvárajú lokálne horúce miesta, ktoré urýchľujú rast trhlín.
• Inšpekčný prístup:Röntgenová kontrola je potrebná pre BGA a komponenty so spodným zakončením; Samotná AOI nemôže potvrdiť skrytú geometriu kĺbov.
• Uvoľnenie napätia:Konektory a ťažké diely s priechodnými otvormi by mali byť mechanicky podopreté, aby sa tepelná rozťažnosť puzdra neprenášala priamo do spájkovacieho kútika.

KaždýPCBA regulátora teplotyod ktorého sa očakáva, že bude fungovať roky v cyklistickom prostredí, musí byť skonštruovaný procesom spájkovania, ktorý je kvalifikovaný podľa tepelných cyklov, nielen podľa kritérií vizuálnej prijateľnosti. IPC-A-610 Trieda 2 alebo Trieda 3 poskytuje základ pre spracovanie, ale cyklické správanie spoja je určené kombináciou zliatiny, profilu a dizajnu podložky.

5. Testovacie pokrytie, ktoré odhaľuje skryté tepelné defekty

Funkčné testovanie pri izbovej teplote je potrebné, ale nedostatočné pre tepelný regulátor. Doska môže prejsť testom v obvode a testom funkčného obvodu a stále obsahuje latentný defekt, ktorý sa objaví iba pri teplotnom zaťažení. Stratégia testovania by mala eskalovať úroveň stresu, aby sa pred odoslaním urýchlili zlyhania v ranom veku.

Automatizovaná optická kontrola overuje prítomnosť súčiastok a tvar spájkovacieho zaoblenia. Test v obvode potvrdzuje hodnoty odporu a kondenzátora a deteguje skrat alebo otvorenie. Funkčný test obvodu simuluje vstupy snímačov a overuje reléové alebo SSR výstupy. Röntgenová kontrola odhaľuje skryté medzery v spájke a kolaps BGA. Skríning vyhorenia a vplyvu prostredia potom vystaví zostavu zvýšenej teplote pri cyklickom zaťažení, často na 24 až 48 hodín, aby došlo k zlyhaniu okrajových spojov a defektov komponentov. Komory prostredia rozširujú túto schopnosť z −40 °C na +125 °C a 0–95 % relatívnej vlhkosti, čo umožňuje výrobcovi korelovať správanie na pracovisku s poľnými podmienkami.

Kontaktný odpor skúšobného prípravku môže maskovať aj okrajový spoj. Ak pogo kolíky nemajú konzistentný kontakt, test môže prejsť doskou, ktorá by zlyhala pri vibráciách alebo tepelnej rozťažnosti. Vypaľovanie nie je náhradou za stabilný proces. Je to filter pre špecifické riziká a je najúčinnejší, keď profil napätia odráža skutočné tepelné poslanie regulátora. Všeobecné vysokoteplotné namáčanie môže spotrebovať testovaciu kapacitu bez odhalenia slabín súvisiacich s cyklovaním, na ktorých záleží v aplikácii na reguláciu teploty.

6. Konformný náter a izolácia prostredia

Vlhkosť a kontaminácia sú skryté tepelné problémy. Tenký film adsorbovanej vody na povrchu dosky plošných spojov môže vytvárať únikové cesty medzi dráhami snímača, čím sa mení efektívny odpor meracej siete. Chemické zvyšky z taviva alebo manipulácie sa môžu stať vodivými, keď vlhkosť stúpa. V regulátore, ktorý sa spolieha na vysokoimpedančný vstup snímača, sa tieto únikové cesty javia ako teplotný posun alebo šum.

Konformný povlak to rieši vytvorením tenkej polymérovej vrstvy, ktorá sa prispôsobí topológii dosky a izoluje obvody od vlhkosti, prachu a chemických nečistôt. Akrylové nátery sú ekonomické a prepracovateľné; polyuretán ponúka lepšiu odolnosť voči rozpúšťadlám a oderu; silikón poskytuje najširší teplotný rozsah a flexibilitu. Náter sa musí aplikovať po dôkladnom očistení, pretože zapuzdrená iónová kontaminácia ho zachytáva na doske a môže skôr urýchliť elektrochemické zlyhanie, ako mu zabrániť.

Ďalšou premennou je priľnavosť povlaku; ak je povrchová energia príliš nízka kvôli zvyšku, povlak sa môže počas tepelného cyklovania delaminovať, čím sa otvorí cesta pre vlhkosť. Pre regulátory teploty sa často uprednostňuje selektívny náter, pretože konektory, relé a testovacie body môžu musieť zostať nepotiahnuté. Proces musí byť kontrolovaný tak, aby hrúbka povlaku bola dostatočná na exponovaných stopách, ale aby nepremosťovala vodiče s jemným rozstupom alebo nerušila tepelné reliéfne prvky.

7. Sledovateľnosť ako nástroj kontroly tepelného rizika

Keď sa kontrolór pohybuje v teréne, prvou otázkou je, či je správanie izolované alebo súvisiace so šaržou. Bez vysledovateľnosti nemožno na túto otázku efektívne odpovedať. Sledovateľnosť na úrovni šarže a na úrovni jednotky spája každé sériové číslo s dátumovými kódmi komponentov, záznamami pretavenia, výsledkami testov a šaržou náteru. To umožňuje výrobcovi a zákazníkovi určiť, či sťažnosť na posun koreluje s konkrétnou sériou komponentov, špecifickou líniou alebo špecifickým testom životného prostredia.

Vysledovateľnosť v aPCBA regulátora teplotyprogram nie je administratívna réžia. Je to mechanizmus, ktorý premieňa zlyhanie poľa na ohraničenú, opraviteľnú udalosť namiesto otázky spoľahlivosti s otvoreným koncom. Autorizované získavanie zdrojov je druhou polovicou sledovateľnosti. Komponenty zakúpené prostredníctvom franšízových distribútorov majú zdokumentovaný pôvod. Komponenty z kanálov na voľnom trhu môžu byť renovované, preznačené alebo mimo určeného okna s dátumovým kódom. V prípade regulátora teploty môže falšovaný alebo starý komponent rozhrania snímača posunúť celý reťazec merania. Vizuálne, elektrické a röntgenové overenie prichádzajúcich komponentov poskytuje praktickú bariéru proti falšovaniu pred začatím montáže.

8. Od prototypu k objemu: Výrobná zrelosť

Tepelná stabilita musí prežiť prechod od inžinierskych vzoriek k sériovej výrobe. Proces, ktorý funguje na piatich doskách, sa môže na piatich tisíckach správať odlišne, ak sa zmení nanášanie pasty, pretavenie alebo kontakt testovacieho zariadenia. Výrobný partner musí preukázať, že v každej fáze sú zachované rovnaké kontrolované parametre.

• Inžinierske overenieMalé zostavy na overenie dizajnu a počiatočné tepelné ladenie. Zamerajte sa na overenie rozloženia a prístup ku kalibrácii snímača.
• Pilotný behCharakterizácia procesu a testovanie tepelného namáhania. Profil spájky, pokrytie povlakom a testovacie limity sú pevné.
• Malosériová výrobaVstupné dávky na trh. Vysledovateľnosť a disciplína vstupných inšpekcií sa uplatňujú vo veľkom rozsahu.
• Veľkoobjemová výrobaStabilný výťažok SMT, opakovateľný funkčný test a monitorovanie spoľahlivosti na úrovni šarže.

V každej fáze by mal výrobca poskytnúť spätnú väzbu týkajúcu sa návrhu pre výrobu, ktorá sa týka tepelnej úľavy na výkonových trasách, rozmiestnenia komponentov a dostupnosti testovacích bodov. Partner s disciplínou IATF 16949 aplikuje pokročilé plánovanie kvality, analýzu poruchových režimov a riadenie zmien v programe regulátora teploty, aj keď je konečný produkt skôr priemyselný ako automobilový. ISO 13485 pridáva sledovateľnosť na úrovni jednotky, validáciu procesov a dokumentáciu riadenia rizík pre kontroléry lekárskej kvality. Tieto rámce nie sú marketingové označenia; určujú, či je výrobný proces schopný udržať tepelnú špecifikáciu v priebehu času.

Unixplore Electronicsaplikuje tento vrstvený prístup – DFM s vedomím senzorov, interné AOI, ICT, FCT, röntgenové žiarenie, vyhorenie a environmentálny skríning – na premostenie konštrukčného zámeru a spoľahlivosti objemu. Obojstranný výťažok prvého priechodu SMT nad 98,5 % je jedným z indikátorov, ale zmysluplnejším výsledkom je regulátor, ktorého tepelné správanie zostáva v rámci svojej špecifikácie po opakovanom cyklovaní a vystavení poľa.
