Ako si vybrať továreň na regulátor teploty PCBA - Technická príručka pre kupujúceho

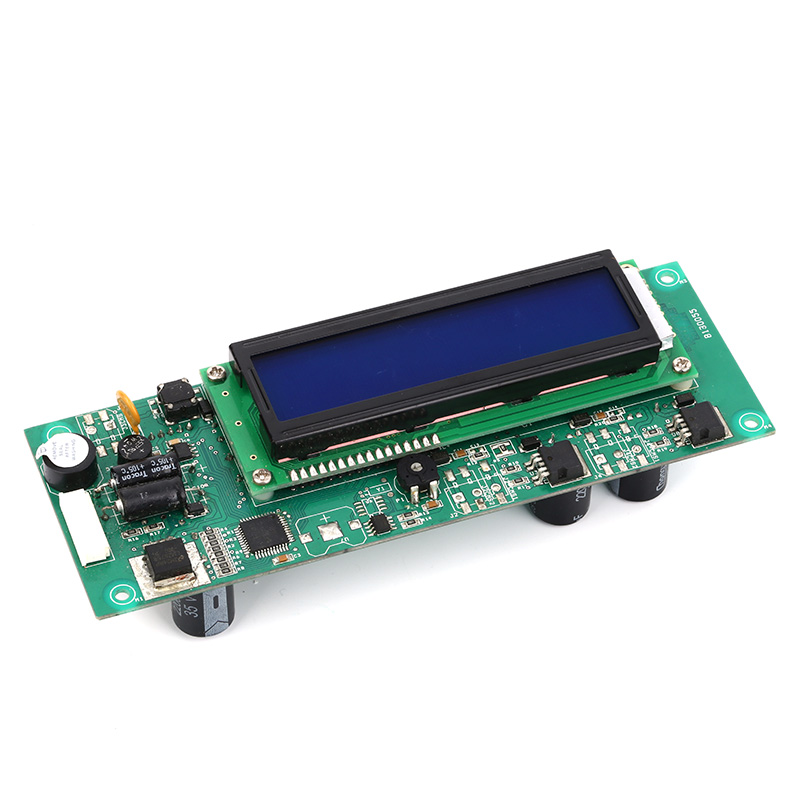

Prečo na továrni záleží viac ako na dizajne
Skvelýregulátor teploty PCBAdizajn na papieri zlyhá, ak montáž prináša studené spájkované spoje, nesprávne umiestnenie komponentov alebo zlé tepelné riadenie. Továrenské ovládanie:
- Kvalita spájkovacej pasty a profil pretavenia
- ESD ochrana pri montáži
- Vysledovateľnosť zdrojov komponentov
- Pokrytie elektrických testov (ICT, FCT)
- Skríning vyhorenia a environmentálneho stresu
Vyberte si zle a miera zlyhania poľa môže vyskočiť z 0,2 % na 5 % alebo viac.

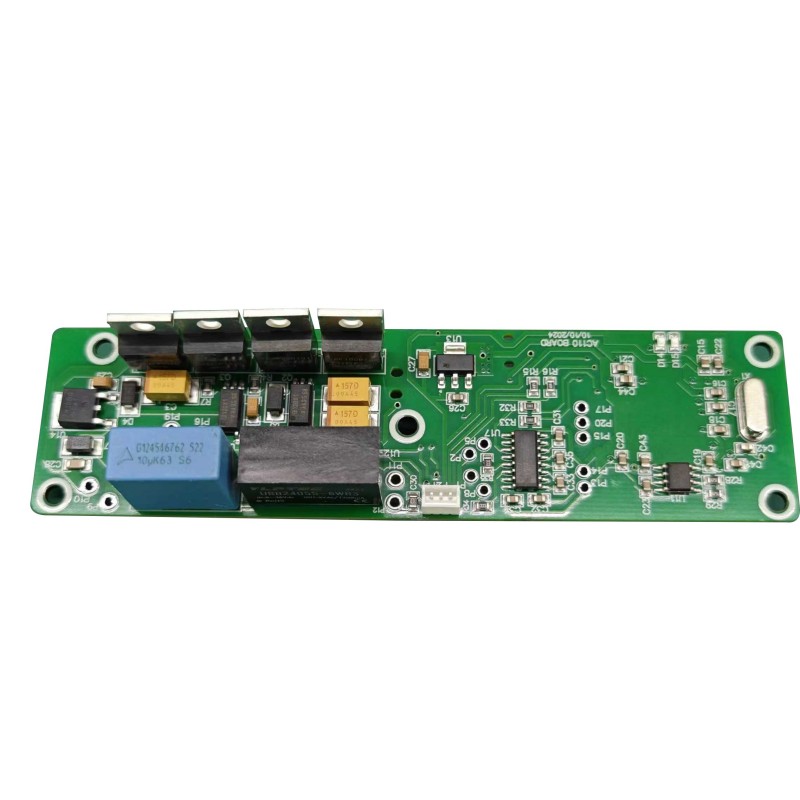

8 kritických hodnotiacich kritérií pre továrne na regulátory teploty PCBA
1. Certifikácie a audity
CertifikátPrečo na tom záležíISO 9001:2025Základný systém manažérstva kvalityIATF 16949Vyžaduje sa pre teplotné regulátory v automobilochISO 13485Regulácia teploty zdravotníckych pomôcok PCBAIPC-A-610 Trieda 2 alebo 3 Prijateľnosť elektronických zostáv Zhoda UL / CES pre koncové produkty
Červená vlajka:Továreň tvrdí, že je v súlade s ISO, ale nemôže preukázať platný certifikát.
2. Vlastné testovacie schopnosti
Vážneregulátor teploty PCBAtováreň nezadáva externé testovanie. Hľadaj:
- AOI (automatická optická kontrola)-- 100 % dosiek
- IKT (In-Circuit Test)-- Kontroluje odpory, uzávery, skraty
- FCT (test funkčného obvodu)-- Simuluje vstup snímača, overuje výstup relé/SSR
- Vypaľovacie pece-- 48 hodín pri 50 °C s cyklom zaťaženia
- Röntgenová kontrola-- Pre BGA alebo skryté spájkované spoje
3. Súrcing komponentov a sledovateľnosť
Požiadajte o písomné pravidlá na:
- Len autorizovaní distribútori(DigiKey, Mouser, Arrow alebo miestne ekvivalenty)
- Sledovateľnosť šarží-- Každé sériové číslo PCBA spojené s kódmi dátumu komponentov
- Detekcia falzifikátov- Vizuálna kontrola, röntgen a elektrické overenie
Bez vysledovateľnosti môže jediný falošný kondenzátor zničiť celú výrobnú sériu.
4. Technická podpora a DFM Review
Továreň by mala poskytnúť aDizajn pre výrobu (DFM)správu pred citovaním. To zahŕňa:
- Spájkovacia maska a čistota sieťotlače
- Rozstup komponentov pre automatické umiestnenie
- Tepelná úľava na silových trasách
- Prístup k testovacím bodom pre zariadenia FCT
Náš štandard:Najmenej 3 iterácie DFM zahrnuté v NPI (New Product Introduction).
5. Prototyp k ceste hromadnej výroby
Fáza Množstvo Typický dodací čas Inžinierske vzorky5--20 ks5--7 dníPilotná prevádzka50--200 ks10--12 dní Malosériová výroba500--2000 ks15--20 dníVeľký objem (za mesiac)5000--30 dní+
Vyhnite sa továrňam, ktoré nedokážu vyrábať prototypy bez účtovania masívnych poplatkov NRE.
6. Tepelné cyklovanie a environmentálne záťažové testovanie
Preregulátor teploty PCBApoužívané v chladiacich zariadeniach, peciach alebo vonkajších zariadeniach, overte si, či má továreň:
- Teplotná komora(-40 °C až +125 °C)
- Vlhkosť komory(0--95% RH)
- Schopnosť tepelného šoku(vzduch-vzduch, prenos 10s)
Vyžiadajte si testovacie správy z predchádzajúcich podobných produktov.
7. Komunikácia a transparentnosť
Počas fázy citovania položte tri otázky:
1. "Aká je vaša typická výnosnosť na obojstrannom SMT?" (Dobrá odpoveď: >98,5 %)
2. „Môžem vidieť vzorový prehľad DFM od predchádzajúceho zákazníka?“
3. "Kto sa zaoberá sťažnosťami zákazníkov na kvalitu - a aký je váš proces 8D správ?"
Pomalé alebo vágne odpovede naznačujú budúce problémy.
8. Miesto a logistika
- Miestne verzus offshore:Domáce továrne zjednodušujú komunikáciu, ale stoja o 30 – 50 % viac. Offshore vyžaduje jasné dohody o kontrole kvality.
- Zásielka vs na kľúč:Na kľúč (výroba nakupuje komponenty) šetrí námahu pri obstarávaní. Zásielka (dodávate diely) vám dáva kontrolu nad značkami komponentov.
Pre kritickéregulátor teploty PCBA, odporúčame na kľúč so schváleným zoznamom predajcov (AVL) podpísaným v zmluve.
Technické parametre na zdieľanie pri vyžiadaní cenových ponúk
Ak chcete získať presné cenové ponuky, poskytnite túto tabuľku každej kandidátskej továrni:
Parameter Vaša požiadavka (Príklad)Veľkosť PCB120 x 90 mm, 1,6 mm FR-4Počet vrstiev Počet 2-vrstvových alebo 4-vrstvových SMT komponentov ~ 85 (vrátane 0603 pasívov) Komponenty s priechodným otvorom4 (skrutkové svorky, relé) Potrebné skúšobné body12 (pre FCT) Ročný objem oboch povlakovOkonformné10, -- prostredie -20°C až +75°C, 90% RH

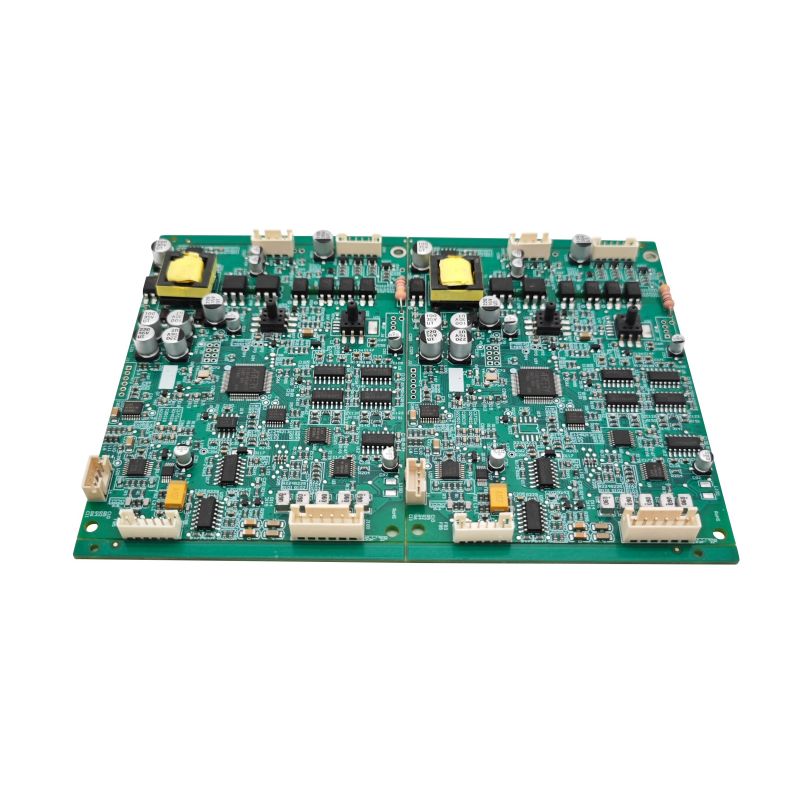

PCBA regulátora teploty - FAQ o výbere továrne
FAQ 1 -- Aká je rozumná cena za PCBA regulátora teploty (len montáž, bez krytu)?
odpoveď:Pre štandardnú 2-vrstvuregulátor teploty PCBAso 60 – 100 komponentmi SMD (vrátane mikrokontroléra, relé a svorkovníc) sa cena montáže rozdeľuje takto:
- Prototyp (1--10 ks):25 – 60 USD za dosku (zahŕňa šablónu a nastavenie)
- Malá séria (100--500 ks):$ 8 - $ 15 za dosku
- Stredný objem (1 000 – 5 000 ks):4,50 – 7,00 USD za dosku
- Veľký objem (10 000+ ks):2,80 – 4,50 USD za dosku
Tieto ceny predpokladajú montáž na kľúč (výrobné zdroje všetky pasívne komponenty). Pridajte 1,50 – 3,00 USD za dosku za 100 % testovanie ICT + FCT. Pridajte 2,00 USD za dosku pre konformný náter. Akákoľvek cenová ponuka výrazne nižšia ako tieto rozsahy pravdepodobne používa neoriginálne komponenty alebo preskakuje elektrické testovanie.
FAQ 2 -- Ako overím skutočnú úroveň kvality továrne pred zadaním veľkej objednávky?
odpoveď:Použite pravidlo „3-40-400“ predtým, ako sa zaviažete k aregulátor teploty PCBAtováreň:
- 3 vzorky:Spustite svoj vlastný funkčný test na troch inžinierskych vzorových doskách. Zmerajte presnosť odčítania teploty (±0,5°C?) a časovanie spínania relé.
- 40 jednotiek (pilotná prevádzka):Objednajte si 40 zostavených PCBA. Vykonajte zrýchlené tepelné cyklovanie (10 cyklov od -20 °C do +70 °C). Zmerajte poruchovosť -- prijateľná je ≤ 2 zlyhania dosiek (5 %).
- 400 jednotiek (prvá výrobná dávka):Po absolvovaní pilota si objednajte 400 kusov. Použite štatistický výber vzoriek (AQL 0,65 pre veľké chyby, 1,5 pre menšie). Pri zväčšení skontrolujte kvalitu spájkovaného spoja na každej 20. doske.
Továreň, ktorá odmieta platenú skúšobnú prevádzku 40 jednotiek, skrýva nekonzistentnosť procesov. Choďte preč.
FAQ 3 - Akú záruku a zodpovednosť by mala továreň na regulátor teploty PCBA ponúkať?
odpoveď:Profesionálnyregulátor teploty PCBAtovárne poskytujú:
- 1-ročná záruka na spracovanie-- pokrýva poruchy spájkovaných spojov, zdvihnuté podložky, nesprávne umiestnenie súčiastok.
- 90-dňová záruka na komponenty-- ak odobrali diely, vymenia všetky dosky DOA (mŕtve pri príchode) kvôli chybám komponentov. Po 90 dňoch sa záruka na komponenty riadi zásadami pôvodného výrobcu (často 1--3 roky).
- Limit zodpovednosti-- štandardné zmluvy obmedzujú zodpovednosť na fakturovanú hodnotu PCBA. Pre kritické aplikácie (zdravotná podpora života, lietadlá) dohodnite samostatnú dohodu o kvalite s vyššou zodpovednosťou.
Záručné podmienky získajte vždy písomnepredtýmuloženie zálohy. Renomované továrne obsahujú časť o kvalite vo svojej proforma faktúre. Vyhnite sa akejkoľvek továrni, ktorá hovorí "žiadna záruka na zmontované dosky" - to je okamžitá diskvalifikácia.
Červeným príznakom, ktorým sa treba okamžite vyhnúť
| Červená vlajka | Prečo Dangerous |
|---|---|
| "Nepotrebujeme vaše súbory Gerber" | Nie je možné vykonať DFM - vysoké riziko chýb pri montáži |
| "Testovanie je za príplatok" | Označuje žiadnu internú funkciu FCT |
| "Používame ekvivalentné diely" (bez schválenia značky) | Pravdepodobne ide o falošné alebo neštandardné komponenty |
| "Minimálna objednávka 5 000 ks pre prototyp" | Neochota podporovať NPI – slabá inžinierska kultúra |
| Žiadna politika vrátenia chybných zostáv | Presúva všetky riziká na vás |
Záverečné odporúčanie -- Pracovný postup výberu v 5 krokoch
1. Užší výber 3--5 továrnípomocou vyššie uvedených filtrov certifikácie a testovacej schopnosti.
2. Pošlite rovnaký balík technických údajov(Gerbers, kusovník, montážny výkres) všetkým.
3. Porovnajte prehľady DFM-- Továreň, ktorá nájde viac problémov, je najdôkladnejšia.
4. Objednajte si 10 prototypov od dvoch najlepších kandidátov-- otestujte ich vedľa seba vo svojom systéme.
5. Spustite 40-jednotkový pilot od víťazapred zaviazaním sa k ročnému objemu.
A regulátor teploty PCBAtováreň, ktorá prejde týmto procesom, bude poskytovať konzistentnú kvalitu v priebehu rokov, nie mesiacov.
Ak chcete získať zoznam vopred preverených tovární, ktoré spĺňajú všetky kritériá v tejto príručke, kontaktujte svoj ročný objem a cieľovú cenu za dosku. Zahrňte svoj typ snímača (NTC/PT100/termočlánok), aby ste získali zodpovedajúce odporúčanie.
