Mastering herná konzola PCBA: Kompletný technický návod

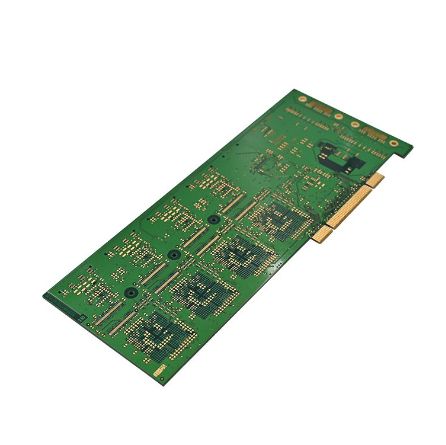

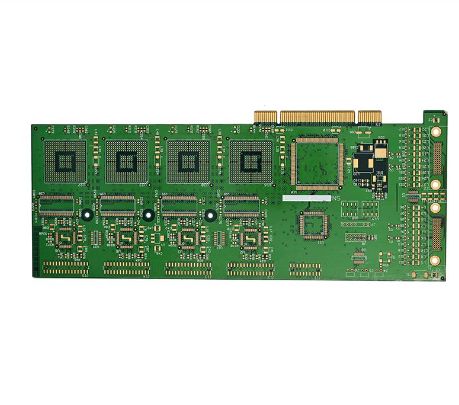

PCBA (Printed Circuit Board Assembly) hernej konzoly je jej „srdcom“ – nesie procesor, pamäť, ovládače displeja a všetky periférne rozhrania. Či už staviate retro handheld alebo moderné prenosné herné zariadenie, táto príručka vás prevedie celým procesom.

Najprv plánujte: Definujte svoju hernú konzolu

Investovanie času do plánovania predtým, ako si vezmete spájkovačku, vám ušetrí veľa bolesti hlavy na ceste.

1. Definujte svoje ciele a základné špecifikácie

Jasne si premyslite, aký druh hernej konzoly chcete postaviť:

• Retro Style: Spúšťa 8-bitové alebo 16-bitové emulované hry, nízke nároky na výkon, skvelé pre začiatočníkov. Typickým príkladom je Arduboy kompatibilné zariadenie využívajúce 16MHz ATmega32u4 poháňajúce 128×64 OLED obrazovku.

• Moderný štýl: Beží na Linuxe, emuluje PSP alebo systémy vyššej úrovne. Vyžaduje si to výkonnejšie jadro – napríklad Raspberry Pi 3B+ so 7-palcovým IPS displejom, plus špeciálne dosky na správu napájania a rozširujúce tlačidlá.

2. Vyberte Core Components

Tu je typický kusovník pre aherná konzola PCBA:

Tip pre profesionálov: Vždy skontrolujte napätie a logické úrovne (3,3 V oproti 5 V) na všetkých komponentoch, aby ste sa uistili, že môžu správne komunikovať.

Návrh obvodov a prototypovanie

Po dokončení plánovania prejdete k jadru vývoja PCBA – návrhu a výrobe.

1. Schéma a rozloženie DPS

Použite nástroj EDA (KiCad, Altium Designer, EAGLE) na dokončenie nasledujúceho:

• Nakreslite schému: Správne pripojte konektory procesora, displeja, tlačidiel, úložiska a správy napájania IC.

• Usporiadanie dosky plošných spojov: Umiestnite hlavný procesor blízko konektora displeja, aby ste skrátili cesty vysokorýchlostného signálu. Rozšírte napájacie a uzemňovacie trasy a použite pevnú uzemňovaciu rovinu na zníženie elektromagnetického rušenia (EMI).

• Spustite DRC: Spustite kontroly pravidiel návrhu, aby ste sa uistili, že šírky stôp a vôle spĺňajú možnosti vášho výrobcu.

2. Prototypovanie a príprava kusovníka

Exportujte súbory Gerber a pošlite ich do továrne PCB na prototypovanie. Medzitým začnite získavať komponenty. Upozorňujeme, že špeciálne integrované obvody a konektory môžu mať dodaciu dobu 12–24 týždňov, takže plánujte dopredu.

 Montáž PCBA – spájkovanie a montáž

Keď dostanete holú dosku plošných spojov, je čas na spájkovanie a montáž. Vyberte si metódu, ktorá zodpovedá vašej úrovni zručností.

1. Spájkovanie komponentov SMT (povrchová montáž)

Pre malé časti SMD, ako sú odpory a kondenzátory, profesionálny proces používa spájkovanie typu pick-and-place + reflow. V scenári DIY môžete:

• Ručné spájkovanie: Pomocou pinzety umiestnite diel, nahrejte podložku a kolík železným hrotom a vložte spájkovací drôt.

• Pretavenie: Na podložky naneste spájkovaciu pastu, umiestnite súčiastky a zahrejte dosku plošných spojov na platni, kým sa pasta neroztopí (~190 °C).

2. Spájkovanie komponentov THT (cez dieru)

Tlačidlá, držiaky batérií, hlavičky kolíkov a podobné diely sa vkladajú z hornej strany a na spodnej strane sa pripájajú.

Tipy na spájkovanie:

• Spájkujte najskôr kratšie súčiastky (odpory, kondenzátory), potom vyššie (záhlavia, pätice).

• Nastavte teplotu žehličky na ~300 °C a nechajte každý spoj zahriaty menej ako 5 sekúnd, aby ste predišli poškodeniu dielu alebo podložky.

• Venujte veľkú pozornosť polarite LED diód, elektrolytických kondenzátorov a vodičov batérie (červená = kladná, čierna = záporná).

Firmvér a softvér

Po zmontovanom hardvéri je vaša konzola len „telo“ – na oživenie potrebuje firmvér.

1. Nastavte vývojové prostredie: Nainštalujte Arduino IDE, Raspberry Pi OS alebo ekvivalentné reťazce nástrojov pre váš vybraný procesor. Pre projekt založený na Arduino Pro Micro nainštalujte knižnicu Arduboy2.

2. Zápis/flash firmvéru: Firmvér sa stará o inicializáciu hardvéru, číta vstupy tlačidiel, riadi displej a spúšťa hernú logiku. Začiatočníci by mali začať s open-source projektmi (ako sú knižnice hier Arduboy), aby sa naučili portovať hry.

3. Načítanie hier: V prípade konzol s podporou microSD umiestnite herné ROM súbory na kartu; Firmvér ich odtiaľ číta a spúšťa.

Testovanie a overovanie

Toto je krok zabezpečenia kvality – nikdy ho nepreskočte.

1. Kontrola pred napájaním: Pomocou multimetra skontrolujte skrat medzi napájaním a uzemnením. Dvakrát skontrolujte polaritu a orientáciu všetkých častí.

2. Test zapnutia: Najprv zapnite napájanie bez vloženého hlavného integrovaného obvodu a overte, či každá napájacia koľajnica (napr. 3,3 V, 5 V) má správny výstup. Potom nainštalujte procesor a otestujte základnú funkčnosť.

3. Funkčný test: Testujte vstupy tlačidiel, výstup displeja, zvuk a nabíjanie jeden po druhom. Na overenie funkčnosti každého riadku použite testovací kód, ktorý prechádza cez každú funkciu.

4. Test hrateľnosti: Spustite hru nepretržite 15–30 minút. Monitorujte stabilitu obrazovky, odozvu tlačidiel a celkový nárast teploty.

Pokročilé tipy a bežné úskalia

• Tepelný dizajn: Vysokovýkonné jadrá (napr. Raspberry Pi) generujú značné teplo – zodpovedajú chladičom alebo ventilačným otvorom v rozložení PCB aj v dizajne krytu.

• EMI (elektromagnetické rušenie): Pre vysokorýchlostné digitálne signály použite diferenciálne páry a obklopte ich zemnými dráhami, aby ste znížili šum.

• DFM (Design for Manufacturability): Ak plánujete výrobu v malých sériách, poraďte sa s výrobným závodom PCBA už vo fáze návrhu, aby ste sa uistili, že vaše usporiadanie zodpovedá ich výrobným možnostiam.
