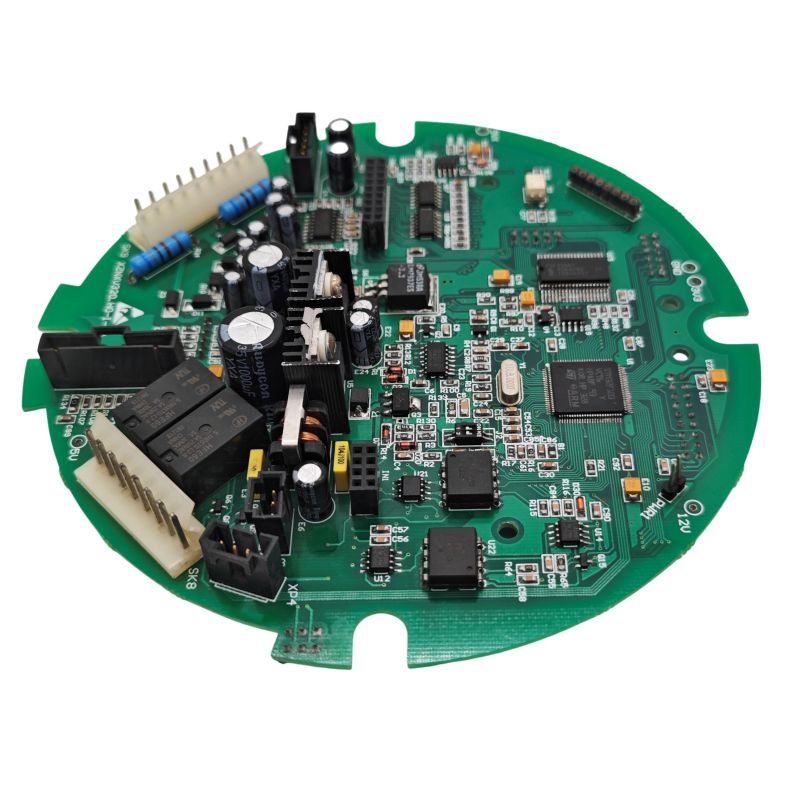

Čo musí RC Servo PCBA robiť

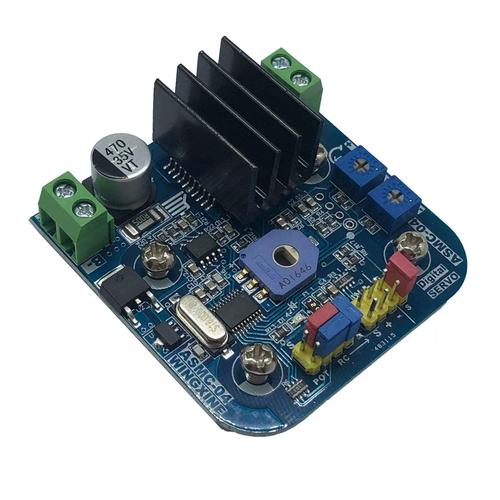

RC servo PCBA (či už samostatná doska ovládača alebo interná doska servoriadenia) vykonáva tri základné funkcie:

• Generovanie alebo príjem PWM signálu:Prevádza riadiace impulzy (1 ms až 2 ms pri 50 Hz) na príkazy polohy.
• Distribúcia energie:Dodáva čisté 5V alebo 6V do servomotora a riadiaceho integrovaného obvodu.
• Spracovanie spätnej väzby:Číta interný potenciometer na overenie polohy a uzavretie regulačnej slučky.

Dizajn s vysokou spoľahlivosťou zahŕňa aj snímanie prúdu na detekciu preťaženia a optoizoláciu pre odolnosť proti šumu.

Základné technické špecifikácie

Nasledujúce parametre predstavujú priemyselné štandardy pre návrhy PCBA RC servoriadení. Týkajú sa vyhradených dosiek servo ovládačov a integrovaných zostáv PCBA prijímača.

Špecifikácie vstupného napájania

Špecifikácie riadiaceho signálu

Interné komponenty PCBA serva (vo vnútri serva)

Štandardné RC servo obsahuje malú PCBA s týmito komponentmi:

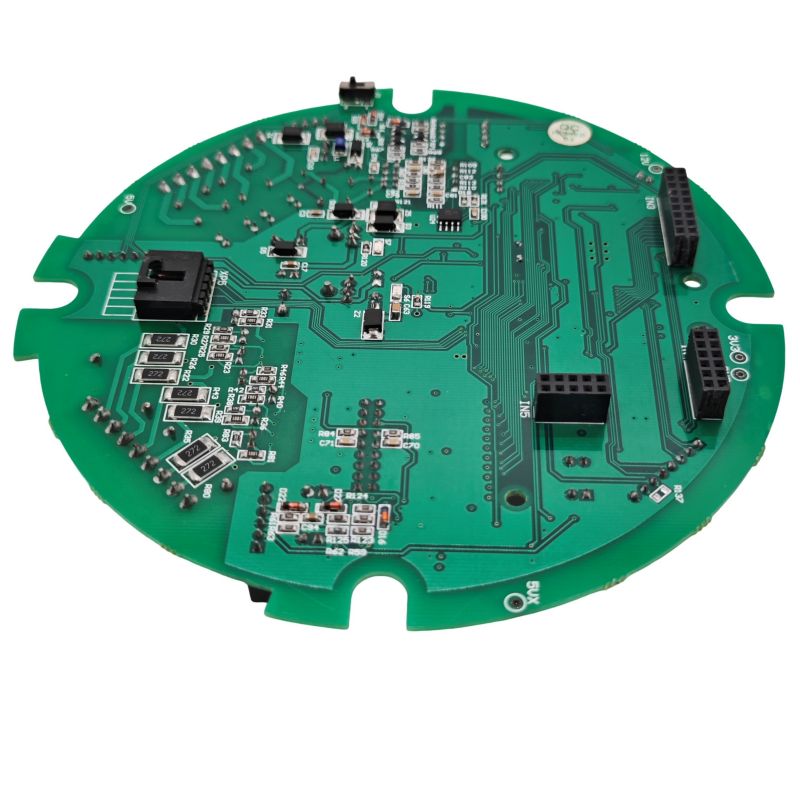

Pravidlá rozloženia PCBA pre spoľahlivosť RC serva

V Unixplore Electronics vieme, že väčšina porúch RC servopohonov pochádza z PCB. Dodržiavame týchto 8 pravidiel, aby sme zaistili spoľahlivú prevádzku každého dizajnu, ktorý dodáme.

1. Rozvod energie: Hviezdicové uzemnenie

• Nikdy neuzemnite v reťazci. Každé uzemnenie serva by sa malo vrátiť priamo do uzemňovacieho bodu napájacieho zdroja.
• Oddeľte napájanie a uzemnenie signálu. Na dizajnoch multi-servo PCBA rozdeľte uzemňovaciu rovinu a pripojte ju v jednom bode blízko vstupu batérie.
• Šírka stopy pre napájanie: Pre trvalý prúd 1,5 A použite minimálnu šírku stopy 1,5 mm s 1oz medi.

2. Umiestnenie odpájacieho kondenzátora

Servomotory vytvárajú značný elektrický šum. Typické servo môže produkovať až 200 mV špičkový šum na 5V napájacom vedení.

Požadované oddelenie na servo konektor:

• 100µF až 470µF elektrolytický kondenzátor (zvláda nábeh motora)
• 100nF keramický kondenzátor (filtruje vysokofrekvenčný šum)
• Kondenzátory umiestnite do 10 mm od kolíkov napájania serva

Objemová kapacita pre celú PCBA: Pridajte veľký kondenzátor (1000 µF až 4700 µF) na hlavný vstup napájania. Tým sa zabráni zhnednutiu pri súčasnom spustení viacerých serv.

3. Smerovanie PWM signálu

• Udržujte stopy PWM krátke a priame. Dlhé stopy fungujú ako antény pre šum.
• Vyhnite sa spúšťaniu PWM stôp paralelne s napájacími vodičmi. V prípade potreby použite 90-stupňový prechod.
• Pridajte sériový odpor 100 Ω až 470 Ω na výstupný kolík PWM. To obmedzuje prúd počas poruchových stavov a znižuje zvonenie.

4. Usporiadanie servo konektora

Štandardný 3-kolíkový servo konektor (signál, VCC, zem) vyžaduje špecifický rozstup:

• Rozstup kolíkov: 2,54 mm (0,1 palca) alebo 2,7 mm (vysoká hustota)
• Hrúbka PCB pre konektorový blok: 1,2 mm až 1,6 mm
• Umiestnenie signálneho kolíka: Zvyčajne vnútorný kolík (kolík 2 z 3)
• Sekvencia napájania: GND sa musí pripojiť pred VCC pri vložení

Pri konštrukciách s vysokou hustotou umožňuje rozstup 2,7 mm medzi servo konektormi kompaktné usporiadanie pri zachovaní spoľahlivých spojení.

5. Regulácia napätia pre riadiacu MCU

• Ak rovnaký zdroj napája servá, použite samostatné LDO pre MCU. Špičky prúdu serva spôsobujú poklesy napätia, ktoré môžu resetovať mikrokontrolér.
• Odporúčaný regulátor: 5V alebo 3,3V LDO s kapacitou najmenej 200mA a 1µF vstupno/výstupné kondenzátory.
• Ochranná dióda: Pridajte 1N4007 alebo Schottkyho diódu na vstup na ochranu proti prepólovaniu.

6. Potlačenie hluku na motore (pre dizajn interného servo PCBA)

Ak navrhujete PCBA, ktorá ide do serva, pridajte potlačenie hluku priamo na svorky motora:

• Keramický kondenzátor 100nF spájkovaný priamo cez svorky motora.
• Pripojte záporný kondenzátor ku krytu motora pre dodatočné tienenie (zníženie hluku až o 200 mV).
• Voliteľné: Pridajte feritové guľôčky na vodiče motora pre prostredie s extrémnym hlukom.

7. Snímanie prúdu pre detekciu preťaženia

Pokročilé návrhy servo PCBA zahŕňajú monitorovanie prúdu:

• Bočný odpor: 0,1 Ω až 0,5 Ω, tolerancia 1 % — vytvára napätie úmerné prúdu
• Diferenciálny zosilňovač: Zosilnenie 10 až 20 — zosilňuje bočné napätie na merateľnú úroveň
• Vstup ADC: 10-bitové minimum — privádza aktuálne dáta do riadenia MCU

100mΩ bočník produkuje 50mV pri 500mA a 150mV pri 1,5A. So zosilňovačom s 5-násobným zosilnením je to 250 mV až 750 mV, vhodné pre 3,3 V ADC vstupy.

8. Izolácia a mechanická ochrana

Interné servo dosky PCBA musia byť fyzicky chránené:

• Izolačná páska: Umiestnite elektrickú pásku medzi PCBA a kovový kryt serva. Tým sa zabráni skratom z spájkovaných spojov alebo vodičov komponentov, ktoré sa dotýkajú skrinky.
• Konformný náter: Pre vonkajšie aplikácie alebo aplikácie s vysokou vlhkosťou pridajte akrylový konformný náter, aby ste zabránili korózii.

Generovanie riadiaceho signálu (Posúdenie kódu MCU)

Správne generovanie PWM je rozhodujúce pre prevádzku bez chvenia. Tu sú kľúčové parametre:

Konfigurácia PWM

Príklad pseudokódu MCU

// Výpočet pracovného cyklu pre 1500µs impulz
    // Predpokladá periódu PWM = 20 ms, takt = 1 MHz preddelička

    pulse_width_us = 1500
    period_counts = 20 000 // 20 ms v mikrosekundách
    duty_counts = pulse_width_us
    set_pwm_duty(počet_poplatkov)

Pri testovaní použite osciloskop na overenie signálu PWM. Zostupná hrana impulzu spustí servo, aby načítalo polohu.

Bežné režimy porúch a opravy

Dôležitá poznámka k prepínaniu napájania:Nikdy nevypínajte uzemňovaciu linku serva. Keď je uzemnenie otvorené, servo môže stále prijímať energiu cez signálové vedenie PWM alebo iné cesty, čo vedie k prevádzke podpätia 3,2 V a nepravidelnému správaniu. Vždy prepínajte linku VCC pomocou P-kanálového MOSFET alebo relé.

Časté otázky o RC servo PCBA

Nižšie sú uvedené tri technické otázky, ktoré často dostávame od robotických inžinierov a dizajnérov RC systémov.

Otázka 1: Prečo sa moje servá náhodne trhajú, keď ich ovládam z vlastného PCBA pomocou ESP32 alebo Arduina?

A:Takmer určite máte problém so šumom napájania. Tu je diagnostická sekvencia, ktorú odporúčame v Unixplore Electronics:

Krok 1— Skontrolujte napájanie pomocou osciloskopu: Odmerajte 5V vedenie priamo na konektore serva počas pohybu serva. Ak vidíte viac ako 200 mV zvlnenia (peak-to-peak), vaše oddelenie je nedostatočné.

Krok 2— Pridajte objemovú kapacitu: Umiestnite 1000 µF až 4700 µF elektrolytický kondenzátor cez vstupné napájacie svorky. Servomotory odoberajú vysoké zapínacie prúdy (3–10× prevádzkový prúd), keď sa začnú pohybovať. Bez objemovej kapacity napätie klesne pod 4 V, čo spôsobí, že sa riadiaci IC resetuje alebo sa bude správať nepravidelne.

Krok 3— Oddeľte napájanie MCU od napájania servopohonov: Najhoršie návrhy bežia MCU a servá z rovnakého regulátora napätia. Použite dva samostatné regulátory:

• Jeden 5V/500mA LDO pre MCU a logiku.
• Samostatné napájanie 5V/3A (alebo priame pripojenie batérie) pre servá.

Krok 4— Pridajte odpojenie na každý konektor serva: Umiestnite 100 µF elektrolytický a 100 nF keramický kondenzátor priamo cez kolíky VCC a GND každého konektora serva. Keramický kondenzátor filtruje vysokofrekvenčný hluk z motorových kefiek; elektrolyt zvláda nízkofrekvenčné prúdové špičky.

Krok 5— Skontrolujte kvalitu signálu PWM: Pomocou osciloskopu sa pozrite na kolík PWM. Ak vidíte zvonenie (prekmit) na stúpajúcej alebo klesajúcej hrane, pridajte sériový odpor 100Ω na kolík MCU. To tlmí signál a zabraňuje falošnému spusteniu.

Spodný riadok:90% problémov s jitterom serva súvisí s napájaním, nie s kódom. Najprv opravte rozvod energie.

Otázka 2: Ako navrhnem PCBA, ktorá ovláda viacero serv (8 až 16 kanálov) bez výpadkov?

A:To si vyžaduje starostlivé rozpočítanie energie a plánovanie rozloženia. Tu je technický prístup pre 16-kanálový servo ovládač PCBA.

Krok 1— Vypočítajte celkovú spotrebu energie:

• Každé štandardné servo odoberá počas normálnej prevádzky 200 mA až 500 mA.
• Špičkový blokovací prúd môže dosiahnuť 1,5A až 3A na servo.
• Pre 16 serv: 16 × 1,5A = 24A maximálny odber potenciálu.

Krok 2— Navrhnite rozvod energie:

• Hlavný napájací vstup: Použite 5V až 6V napájanie dimenzované na minimálne 30A.
• Vstupný konektor: XT60 alebo skrutková svorka (nie malá 2-pinová hlavička).
• Hlavné napájacie stopy: 8 mm až 10 mm široké s 2 oz medi, alebo použite vyhradenú napájaciu rovinu na vrstve 2.
• Prípojnice: Pre prúdy nad 15A pridajte medené prípojnice alebo použite externé vedenie.

Krok 3— Implementujte stupňovitú distribúciu energie:

• Nasmerujte hrubé napájacie stopy (5 mm+) do centrálneho distribučného bodu.
• Od tohto bodu spustite jednotlivé 1,5 mm stopy ku každému konektoru serva.
• Pridajte 470µF kondenzátor na každý servo konektor (rozložená kapacita, nie len jeden veľký uzáver na vstupe).

Krok 4— Použite optoizoláciu pre signálne vedenia (pokročilé):

• Pre priemyselné alebo vysokošumové prostredia izolujte signály PWM pomocou optočlenov (napr. 4N35 alebo PC817).
• To zabraňuje tomu, aby sa hluk motora pripojil späť k MCU a spôsobil resety.
• Izolované konštrukcie vyžadujú samostatné napájacie domény (strana MCU a strana serva).

Krok 5— Pridajte obmedzenie prúdu alebo mäkký štart:

• Použite MOSFET s obvodom mäkkého štartu na zvýšenie výkonu serva o 10 ms na 50 ms.
• To zabraňuje tomu, aby počiatočný nábeh zo všetkých 16 serv skolaboval zdroj.
• Prípadne zapnite servá postupne (5 ms oneskorenie medzi každým).

Krok 6— Odporúčanie zásobníka vrstiev PCB pre 16+ kanálov:

• Vrstva 1: Signál (PWM, spätná väzba)
• Vrstva 2: Základná rovina (pevná vrstva)
• Vrstva 3: Výkonová rovina (5V alebo Vservo)
• Vrstva 4: Signál alebo sekundárna zem

Tento zásobník minimalizuje oblasť slučky a znižuje EMI medzi kanálmi.

Q3: Môžem použiť rovnaký dizajn PCBA pre rôzne značky servopohonov (Futaba, Hitec, Spektrum, generic)?

A:Áno, s tromi dôležitými úvahami o kompatibilite.

Úvaha 1— Štandardy signálu PWM sú konzistentné: Všetky RC servá používajú rovnaký štandard 50Hz PWM s impulzmi 1 ms až 2 ms. Logika generovania PWM vášho PCBA funguje univerzálne.

Úvaha 2— Požiadavky na energiu sa výrazne líšia:

Vaša PCBA musí byť navrhnutá pre servo s najvyšším prúdom, ktoré zamýšľate použiť. Dizajn pre 2A nepretržitý a 5A špičkový na kanál na pokrytie väčšiny štandardných serv a serv s vysokým krútiacim momentom.

Úvaha 3- Kompatibilita konektorov:

• Väčšina serv používa štandardnú 3-kolíkovú zásuvku s rozstupom 2,54 mm (0,1 palca).
• Umiestnenie kolíka signálu sa líši podľa značky:
  • Futaba: Signál je najvnútornejší kolík (kolík 2)
  • Hitec a Spektrum: Signál je pin 1 alebo pin 3 v závislosti od modelu
• Navrhnite si PCBA s jasne označenými vývodmi (S, +, –). Použite 3-kolíkový samec konektor (ako štandardný predlžovací kábel serva), aby sa akékoľvek servo mohlo zapojiť priamo.

Úvaha 4— Interná PCBA serva (vo vnútri serva) nie je zameniteľná: Ak navrhujete internú PCBA, ktorá ide do krytu serva (nahrádza pôvodnú riadiacu dosku), je to špecifické pre značku. Rôzne servá majú rôzne:

• Hodnoty odporu potenciometra (5kΩ vs 10kΩ)
• Veľkosti motora a menovité prúdy
• Umiestnenie mechanických montážnych otvorov
• Rozmery puzdra

Pre interný návrh PCBA urobte spätnú analýzu originálu alebo získajte podrobné špecifikácie pre tento presný model serva. Pre dizajny externých ovládačov PCBA (doska, ktorá sa pripája k štandardným servo konektorom) je kompatibilita vynikajúca so všetkými hlavnými značkami RC.

Testovanie vášho RC Servo PCBA

Pred schválením návrhu na výrobu vykonajte týchto päť testov:

Zhrnutie: Návrh spoľahlivého RC servo PCBA

Robustné RC servo PCBA je definované piatimi inžinierskymi rozhodnutiami:

1. Primeraná objemová kapacita(1000 µF až 4700 µF) na hlavnom napájacom vstupe.
2. Oddelené mocenské doménypre MCU (regulované LDO) a servá (priamy akumulátor alebo vysokoprúdový regulátor).
3. Hviezdne uzemnenies oddeleným napájaním a návratom signálovej zeme.
4. Oddeľovacie kondenzátoryna každom servo konektore (100µF elektrolytický + 100nF keramický).
5. Správna úprava signálu PWMso sériovými odpormi a krátkymi stopami.

Pre dizajny s viacerými servami (8+ kanálov) použite 4-vrstvovú dosku plošných spojov s vyhradenými napájacími a uzemňovacími plochami. V prípade interných návrhov PCBA servopohonov pridajte potlačenie hluku motora (100 nF cez svorky motora) a izolačnú pásku, aby ste zabránili skratu puzdra. Tieto postupy dôsledne poskytujú prevádzku bez trhania a dlhodobú spoľahlivosť v RC a robotických aplikáciách.
