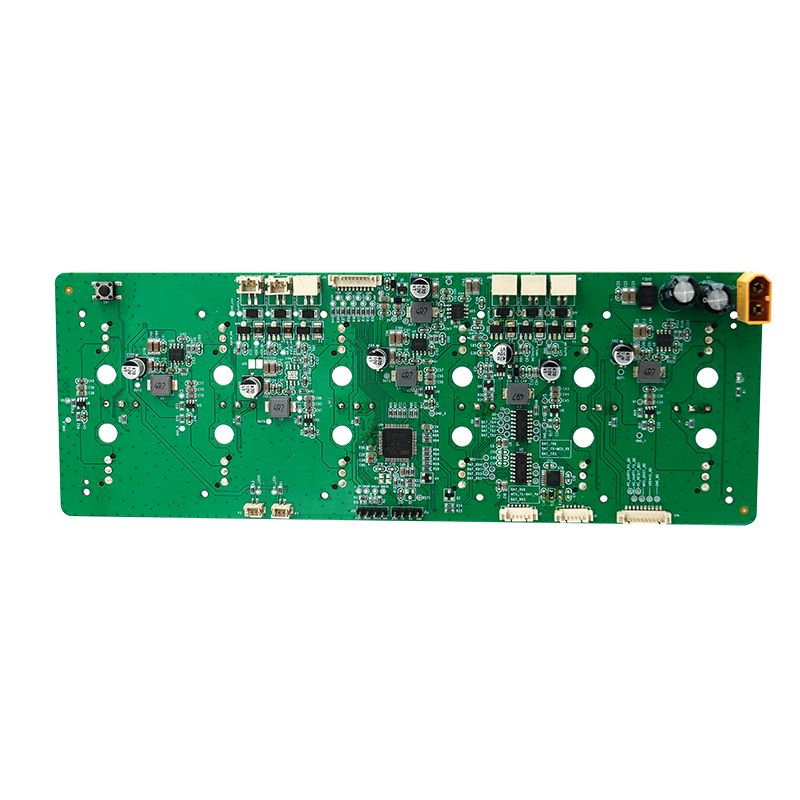

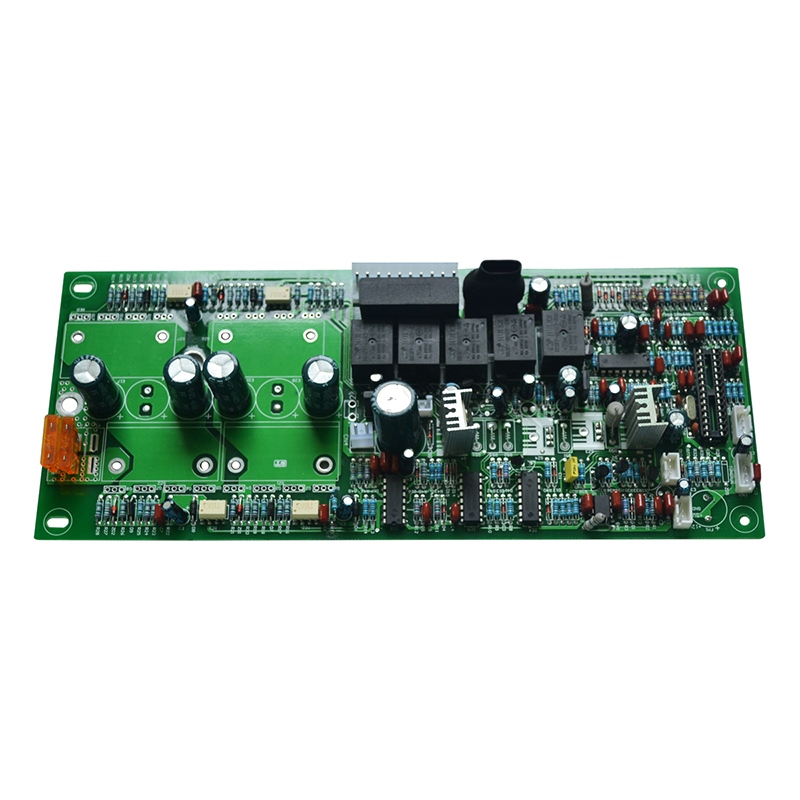

Masážna pištoľ PCBA

Aký je postup pri výrobe PCBA masážnej pištole: 20-ročná príručka výroby

Výroba PCBA masážnej pištole vyžaduje manipuláciu s vysokým prúdom, bezkefové ovládanie motora a bezpečnosť používateľa. Po dvoch desaťročiach výroby elektroniky motorového pohonu som videl, ako sa konštrukcie prehrievajú, strácajú rýchlosť pri zaťažení alebo spôsobujú nebezpečenstvo batérie. Tento postup krok za krokom pokrýva celý výrobný pracovný postup od výberu komponentov až po finálny test.

Štandardný výrobný tok pre PCBA masážnej pištole

Každá masážna pištoľ PCBA má 9-krokovú sekvenciu. Preskočenie ktoréhokoľvek kroku zvyšuje mieru zlyhania poľa.

Krok 1 – Obstaranie komponentov a vstupná kontrola

Test: Vzorka 50 MOSFETov z každej šarže. Zmerajte Rds(on) pri 25 °C a 80 °C. Odmietnite šarže presahujúce 7 mΩ pri vysokej teplote.

Krok 2 – Šablóna spájkovacej pasty a tlač

Dôležité: Použite stupňovitú šablónu s hrúbkou 0,12 mm pod MOSFET, 0,10 mm pod MCU a snímačmi. Jedna hrúbka samotná spôsobuje buď otvory, alebo mosty.

Krok 3 – Zostavenie a pretavenie SMT

• Poradie umiestnenia: Hallove senzory → pasíva → MOSFET → MCU → konektory
• Profil pretavenia: Špičková teplota 245 °C po dobu 10 sekúnd (bez olova)
• Dusíková atmosféra – vyžaduje sa pre balíčky QFN (MCU, ovládač brány)
• Röntgenová kontrola – povinná pri kontrole vyprázdňovania pod MOSFET podložkami (dutiny < 20 %)

Krok 4 – Selektívne spájkovanie pre komponenty s priechodnými otvormi

Masážna pištoľ PCBA často potrebuje diely s priechodnými otvormi pre mechanickú pevnosť:

Časti cez otvory neprelievajte. Ich plastové telá sa roztavia v peci pri teplote 245 °C.

Návrh obvodu pohonu motora pre PCBA masážnej pištole

Sekcia pohonu motora určuje manipuláciu s blokovacím prúdom a dobu chodu batérie.

Trojfázový bezkomutátorový jednosmerný (BLDC) motorový pohon

Tepelný dizajn: Každý MOSFET rozptýli až 2W pri 20A. Použite tepelné priechody (9 na MOSFET) pripájajúce sa k spodnej medenej vložke (minimálne 2 oz).

Správa napájania pre batériu a nabíjanie

Kritická bezpečnosť: Použite dve nezávislé cesty nadprúdovej ochrany – jednu v ovládači brány, jednu v IC ochrany batérie. Jediná porucha nesmie dovoliť, aby motor bežal bez príkazu.

Programovanie a kalibrácia firmvéru

Žiadna masážna pištoľ PCBA neopúšťa výrobu bez úplnej kalibrácie.

Programovacia sekvencia

1. Flash bootloadera – cez SWD alebo UART (5 sekúnd)
2. Kalibračné konštanty – uložené v EEPROM alebo MCU flash
3. Tabuľka na vyhľadávanie rýchlosti – prevádzka PWM vs cieľové otáčky za minútu (12 bodov)
4. Prahová hodnota detekcie zablokovania – prúdový limit nastavený na 22A ± 1A

Kalibračné parametre uložené na doske

Prečo je kalibrácia dôležitá: Bez Hallovej kalibrácie podľa jednotlivých dosiek motor pri nízkych rýchlostiach vydáva počuteľné kňučanie. Používatelia odmietajú masážne pištole, ktoré znejú chybne.

Montáž a mechanická integrácia

PCBA je zbytočná, ak nesedí na rukoväti alebo odvádza teplo.

Chladič a tepelné rozhranie

Test: Spustite masážnu pištoľ PCBA pri 2800 ot./min. počas 30 minút. Teplota puzdra MOSFET musí zostať pod 85 °C.

Odľahčenie káblového zväzku a konektora

• Drôty batérie – spájkované a následne zlepené silikónom (zabraňuje únave z ohybu)
• Fázové vodiče motora – konektor JST s blokovacou západkou (minimálne 20 cyklov)
• Tlačidlový flex kábel – ZIF konektor, rozteč 0,5 mm, po vložení lepený

Testovanie výroby a kontrola kvality

Každá masážna pištoľ PCBA musí pred montážou prejsť týmito piatimi testami.

Test vyhorenia a vibrácií

Vzorka 5 % produkcie pre:

• 6 hodín pri 2400 ot./min. – monitorujte teplotu MOSFET cez senzor MCU
• Náhodné vibrácie – 5 grms, 30 minút (simuluje spadnutý nástroj)
• Cyklus nabíjania a vybíjania – 3 cykly (overuje ochranný IC)

FAQ – Bežné otázky o výrobe PCBA masážnej pištole

Q1: Čo spôsobuje, že masážna pištoľ PCBA stráca energiu pod tlakom tela?

Odpoveď: Primárnou príčinou je nedostatočná sila pohonu brány pre MOSFET na vysokej strane. Keď tlak zvýši zaťaženie motora, regulátor BLDC sa pokúsi zvýšiť prúd. Ak je bootstrap kondenzátor (ktorý napája budič brány na vysokej strane) poddimenzovaný, napätie brány klesne pod prah MOSFET, čím sa zvýši Rds(on) zo 4 mΩ na 20 mΩ. Tým sa vytvorí tepelná úniková slučka:

Pokles napätia → nižší pohon brány → vyšší odpor → viac tepla → ďalšie zvýšenie odporu

Oprava vyžaduje tri zmeny na PCBA masážnej pištole:

1. Hodnota bootstrap kondenzátora – Použite minimálne 220 nF (veľa dizajnov používa 47 nF). Vypočítajte na základe náboja brány: C_boot = (Q_g × 10) / ΔV. Pre typické MOSFETy (Q_g = 30 nC) poskytuje 220 nF bezpečnú rezervu.
2. Špičkový prúd ovládača brány – Vyberte ovládač s kapacitou 1,5 A drez/zdroj (napr. DRV8320). Slabé ovládače (0,5 A) nemôžu počas vysokých pracovných cyklov PWM dobiť uzáver bootstrapu.
3. Bootstrap dióda – Použite ultrarýchlu diódu (trr < 50 ns). Štandard 1N4148 má zotavenie 4 ns, ale len 100 mA hodnotenie – nedostatočné pre masážnu pištoľ PCBA pracujúcu pri 20 kHz PWM. Prepnite na BAS3007 (1A, 10 ns).

Po týchto úpravách zostáva pádový prúd stabilný na 22A aj pri 15 kg aplikovaného tlaku tela.

Q2: Ako zabránim falošným spúšťačom IC ochrany batérie na PCBA masážnej pištole?

Odpoveď: Falošné spúšťače sa vyskytujú, keď sa komutačný šum motora spojí s prúdovým snímacím vedením IC ochrany batérie. Fázové prepínanie motora BLDC vytvára 1 µs prúdové špičky až do 50 A – príliš rýchlo na to, aby ich ochranný IC rozlíšil od skratu. Riešia to tri hardvérové ​​opravy:

Dolnopriepustný filter na snímacom vstupe – Nainštalujte RC filter (10Ω + 1 µF keramický) priamo na kolík CS+ ochranného integrovaného obvodu. Rohová frekvencia = 16 kHz. Toto prechádza priemerným prúdom (20–30 A), ale blokuje komutačné špičky 200 kHz.

Samostatné uzemnenie snímacieho rezistora – Spustite vyhradenú Kelvinovu stopu od zápornej svorky bočníka k CS-pinu ochranného integrovaného obvodu. Nezdieľajte toto uzemnenie so zdrojovými prúdmi MOSFET. Dokonca aj 1 mΩ zdieľanej stopy generuje 50 mV falošného signálu pri 50 A.

Nastavenie časovača oneskorenia – Naprogramujte oneskorenie nadprúdu ochrany IC na 100 µs (za predpokladu, že to váš IC podporuje). Väčšina návrhov PCBA masážnych pištolí používa 10 µs oneskorenie oproti referenčným návrhom batérií. Komutačné špičky trvajú len 2–3 µs. Oneskorenie 100 µs ich ignoruje, pričom stále reaguje na skutočné skraty (trvanie > 50 µs).

Test s osciloskopom: Sonda CS+, keď motor beží pri maximálnom zaťažení. Špičky musia zostať pod prahom vypnutia ochranného integrovaného obvodu (zvyčajne 50 mV pre 50A bočník). Ak špičky prekročia prahovú hodnotu, zvýšte kapacitu filtra na 2,2 µF.

Q3: Aký je správny postup programovania dosiek PCBA s viacerými masážnymi pištoľami vo výrobe?

Odpoveď: Štvorstupňový postup programovania výroby zabraňuje zámene a skracuje čas programovania o 75 % v porovnaní s blikaním po jednom.

Fáza 1 – Programovanie pred SMT (voliteľné pre veľké série)

Na flashovanie bootloadera do MCU pred umiestnením použite gangový programátor (napr. Elnec BeeProg). Toto funguje len pre MCU s externým bleskom (balíky QFN s odkrytými kolíkmi). Odmietnite akýkoľvek čip, ktorý neprejde overením – lacnejšie ako prerábanie umiestnených dosiek.

2. fáza – In-systémové programovanie po SMT

Umiestnite programovací pogo kolík (6 kolíkov: SWDIO, SWCLK, 3,3 V, GND, RESET, BOOT0). Použite viackanálový programátor (8 alebo 16 dosiek súčasne). Cieľový čas: 45 sekúnd na dosku vrátane overenia.

3. fáza – Kalibračná stanica (najkritickejšia)

Po naprogramovaní presuňte dosky do kalibračného zariadenia obsahujúceho motor skutočnej masážnej pištole s optickým kódovačom. Zariadenie vedie každú masážnu pištoľ PCBA cez:

• Zarovnanie haly (automaticky nastavuje elektrický uhol)
• Linearita rýchlosti (zaznamenáva tabuľku PWM vs. otáčky)
• Prúdový limit (zvyšuje zaťaženie až do vypnutia 22A)

Uložte týchto 12 kalibračných konštánt v chránenom bleskovom sektore MCU. Dosky bez kalibrácie vytvárajú nekonzistentné rýchlostné rampy.

Fáza 4 – Vysledovateľnosť

Vytlačte kód 2D Data Matrix na každom PCBA, ktorý obsahuje:

• Kód dátumu výroby (YYWW)
• Kontrolný súčet kalibrácie
• Číslo šarže MOSFET (z prichádzajúcej kontroly)

Naskenujte tento kód počas finálnej montáže. Ak dôjde k zlyhaniu poľa, môžete sledovať konkrétnu dávku komponentov a prepracovať iba ovplyvnené jednotky.

Ciele výroby pre PCBA masážnej pištole

Správne vyrobená masážna pištoľ PCBA poskytuje 2800 otáčok za minútu pri zaťažení, vypne sa pri zastavení do 500 ms a prežije 500 nabíjacích cyklov. Postupujte podľa tohto postupu, skontrolujte každý krok a vaše produkty prekonajú konkurenciu, ktorá preskočí kalibráciu alebo nešpecifikuje pohon brány.
