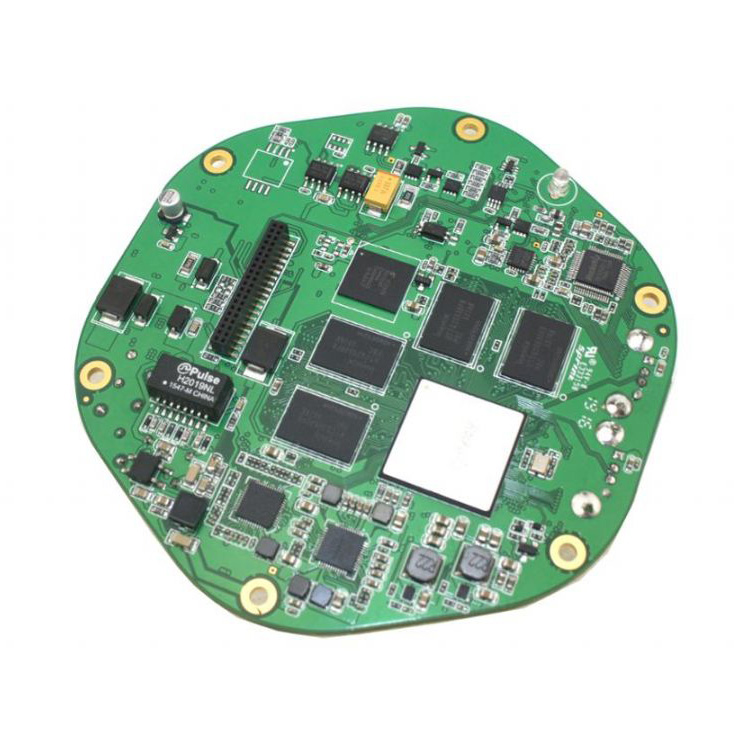

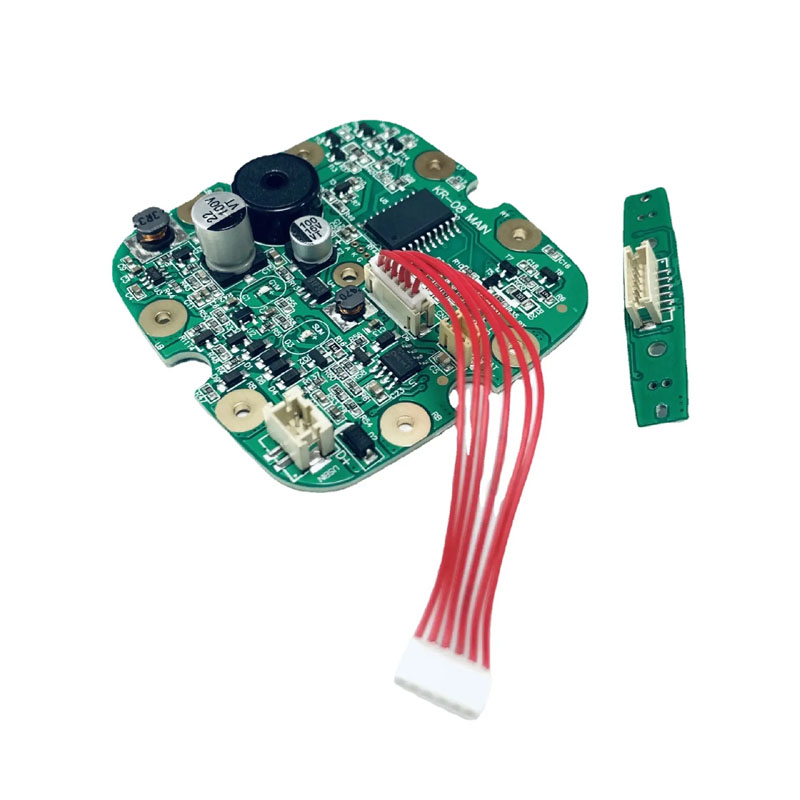

Vodný flosser PCBA

Environmentálne požiadavky a klasifikácie

Vodná flosser funguje v extrémnych kúpeľňových prostrediach charakterizovaných priamym striekaním vody, vysokou okolitou parou a agresívnym chemickým vplyvom, ako sú zvyšky zubnej pasty a ústnej vody. Štandardná elektronika v týchto podmienkach rýchlo podlieha korózii, parazitným zvodovým prúdom a elektrickým skratom.

Naše navrhnuté riešenia PCBA sú špeciálne vyrobené tak, aby odolali týmto závažným environmentálnym stresom a zaručujú spoľahlivý 3-ročný prevádzkový životný cyklus produktu.

Zmiernenie rizík substrátu

Zabudované požadované certifikácie: Všetky výrobky na výrobu vodných flosserov PCBA vyhovujú celosvetovo záväzným predpisom pre spotrebiče: IEC 60335-1 (Bezpečnosť domácich spotrebičov), UL 60730-1 (Automatické elektrické ovládanie), Minimálna ochrana proti vniknutiu IPX4/IPX7 a normy chemickej odolnosti REACH/RoHS pre vlhké prostredie.

Výber základne laminátu a medená architektúra

Výber základného laminátu definuje dlhodobú integritu PCBA pri nepretržitom vystavení vlhkosti. Štandardné FR-4 ľahko absorbuje vodnú paru cez surové rezané hrany dosky a pokovované cez sudy, čo vedie ku katastrofálnym skratom vodivého anodického vlákna (CAF) do 12 mesiacov.

Porovnanie tried laminátu

• Štandard FR-4: Absorpcia vody 0,10 % – 0,20 %, TG 130 °C – 140 °C. Vhodné len do suchých oblastí. Vyhnite sa aplikáciám vodného floséra, pretože spúšťa rýchle zlyhanie CAF.

• Vysoký TG FR-4 [Náš výber jadra]: Absorpcia vody 0,08 % – 0,12 %, TG 170 °C. Ideálna voľba pre vlhké profily s prerušovanou vlhkosťou.

• Bezhalogénový vysoký TG FR-4 [Odporúča sa]: Absorpcia vody 0,05 % – 0,08 %, TG 150 °C. Ekologická konštrukcia s vynikajúcou odolnosťou proti vlhkosti.

• Polyimid: Absorpcia vody 0,02 % – 0,04 %, TG 250 °C. Prémiová možnosť pre trvalé vystavenie mokru alebo rigid-flex zóny.

Špecifikácie hmotnosti a pokovovania medi

• Vonkajšia vrstva Meď: Minimálne 1 oz (35 µm), aby sa zabezpečila optimalizovaná rezerva proti korózii.

• Vnútorná vrstva medi: Minimálne 0,5 oz (18 µm) na zabezpečenie integrity signálu proti internému rušeniu motora.

• Pokovované priechodné otvory (PTH): Minimálna hrúbka medeného povlaku 25 µm vo vnútri sudov na vytvorenie hermetického, vzduchotesného tesnenia proti vlhkosti.

• Povrchová úprava: Striktne využíva ENIG (bezelektroniklové ponorené zlato). Úplne zakazujeme HASL (Hot Air Solder Leveling) pre vodné flosserové PCBA, pretože odkrytá zliatina cínu a olova koroduje vo výparoch ústnej vody do 90 dní.

Skladanie vrstiev a mechanický dizajn

V závislosti od architektúry vášho produktu dodávame prispôsobené viacvrstvové konfigurácie na boj proti vysokofrekvenčnému hluku čerpadla (EMI) a štrukturálnym limitom:

• Základná vrstva (iba tlačidlo a pumpa): Formulované na optimalizovanom 2-vrstvovom substráte High TG FR-4, vyvažujúcom nákladovú efektívnosť a vysokokvalitnú priemyselnú ochranu proti vlhkosti.

• Inteligentná/prémiová úroveň (snímač tlaku, LCD/LED displej, Bluetooth, rýchle nabíjanie USB-C): Navrhnuté so 4-vrstvovým zásobníkom. Dvojité vnútorné pevné uzemňovacie plochy chránia citlivé signály MCU z EMF čerpadla a pôsobia ako definitívny fyzický blok proti vnútornej difúzii vlhkosti.

Hrúbka a integrácia Rigid-Flex

• Hrúbka 1,0 mm: Navrhnuté pre kompaktné, ergonomické rukoväte vyžadujúce štrukturálnu obratnosť a odolnosť proti pádu.

• Hrúbka 1,6 mm: Navrhnuté pre základňové stanice na doske; ponúka maximálnu tuhosť a najnižšiu rýchlosť prirodzenej difúzie vodnej pary.

• Špecializácia Rigid-Flex PCB: Pre ultra-prémiové kompaktné rukoväte podporujeme tuhú flexibilnú konštrukciu, kde sa batéria pripája cez flexibilný polyimidový koniec chránený krycím povlakom. Tým sa eliminujú káblové zväzky náchylné na poruchy a výrazne sa zvyšuje celkové hodnotenie IPX zostavy.

Dual-Defense: Konformný náter a utesnenie komponentov

Robotický selektívny konformný náter

Aj ten najlepší podklad vyžaduje vzduchotesný povrch, aby prežil každodennú vlhkosť v kúpeľni.

• Presné viacosové automatizované striekanie: Naše automatizované robotické linky nanášajú jednotnú ochrannú vrstvu a zároveň presne maskujú oblasti, ktoré musia zostať nepokryté, ako sú porty typu C, kontakty batérie a porty bzučiaka.

• UV kontrola s 0,1 % fluorescenčného farbiva: Špecializované UV indikátorové farbivo je primiešané do povlaku, čo umožňuje vysokorýchlostným optickým automatizovaným skenerom overiť jednotnú minimálnu hrúbku 25 µm bez medzier.

Špecifikácie tesnenia rozhrania na úrovni komponentov

1. Port USB-C: Je vybavený silikónovým kompresným tesnením a gumeným uzáverom, čím sa dosiahne utesnenie IPX4, keď je port zatvorený.

2. Hmatové spínače: Prelisované s robustnou gumenou topánkou nad kupolou, aby zasiahli IPX5 lokalizovanú ochranu proti vniknutiu.

3. Konektor čerpadla: Úplne uzavretý cez epoxidovú zalievaciu hmotu pre úplnú dočasnú ochranu proti ponoreniu IPX7.

4. Nabíjacie kontaktné kolíky (Pogo kolíky): Presne špecifikované s minimálnym 30 µ palcovým hrubým pozlátením (Hard Gold) a tesneniami O-krúžky. Štandardné poniklované kolíky korodujú a zlyhajú do 6 mesiacov od každodenného nabíjania vo vlhkej kúpeľni. Naše ťažké zlaté jazýčky vydržia 20 000 cyklov mokrého spojenia bez zníženia kontaktného odporu.

Prísny tok testovania kvality výroby

Každá vyrobená séria Unixplore vodných flosserov PCBA musí pred odoslaním prejsť sériou intenzívnych kontrol kvality simulácie vlhkosti:

1. Vlhkosť Environmentálne nasiaknutie: 48 hodín pri 40 °C a 93 % relatívnej vlhkosti (bez kondenzácie). Kritériá vyhovenia: Žiadna viditeľná oxidácia; Izolačný odpor (IR > 10 MΩ) medzi akýmikoľvek dvoma sieťami.

2. Test v spreji IPX4: 10 minút nepretržitého oscilačného rozprašovania pomocou trubice s viacerými uhlami na overenie nulového vniknutia tekutiny pod vrstvy náteru.

3. Kontrola vysokonapäťovej izolácie: Aplikácia 500 V DC medzi svorky primárnej batérie a uzemňovaciu rovinu na potvrdenie IR > 50 MΩ po namočení.

4. Overenie funkčnosti po strese: Spustenie čerpadla v celom cykle pri zaťažení. Tolerujú sa resety nulového mikrokontroléra (MCU), zasekávanie načasovania alebo nesprávne spustenie.

Často kladené otázky o inžinierstve a technické informácie

Môžem použiť štandardný FR-4 pre vodný flosser PCBA, ak nanesiem hrubú vrstvu konformného náteru, aby som znížil náklady?

A: Rozhodne nie. Toto je bežná výrobná pasca, ktorá vedie k vysokej návratnosti z poľa. Konformný náter nemôže utesniť tri kritické cesty:

1. Nepotiahnuté cez sudy: Vodná para putuje laterálne do vnútornej tkaniny zo sklenených vlákien štandardného FR-4 kapilárnym pôsobením a dosahuje podložky zospodu. Po opakovaných cykloch vlhkosti sa tvoria biele vodivé zvyšky soli, ktoré premosťujú komponenty.

2. Routed Edge (Edge Wicking): Frézovanie dosky ponecháva neopracované hrany laminátu odkryté. Povrchové napätie spôsobuje, že sa nátery sťahujú z ostrých rohov a zanechávajú 0,5 mm mikro-medzery, kadiaľ vstupuje para do kúpeľne.

3. Spodné strany komponentov: Povlak pokrýva vonkajší plášť, ale nedokáže dokonale preniknúť pod nízkoprofilové kondenzátory a odpory SMT. Zachytená vlhkosť hydrolyzuje zvyšky taviva a vytvára iónovú kontamináciu, ktorá spôsobuje spontánne, neočakávané spustenie čerpadla.

   Naše riešenie: High TG FR-4 s ENIG a dávkovaním epoxidu s okrajovými guľôčkami poskytuje trojvrstvovú ochranu, ktorá ľahko prežije viac ako 3 roky pri 95 % relatívnej vlhkosti.

Váš partner EMS na kľúč: Unixplore Electronics

Pri výbere dodávateľa vodnej flosserovej dosky PCBA je rozhodujúca dlhodobá konštrukčná spoľahlivosť a prísna kontrola kvality. Unixplore Electronics poskytuje pokročilé možnosti a priemyselnú infraštruktúru, vďaka ktorej môžete bezproblémovo uviesť váš dizajn do života:

l Jednorazové služby EMS na kľúč: Spravujeme celý životný cyklus vášho produktu, od optimalizácie schémy a kontroly komponentov DFM až po globálne obstarávanie dielov, montáž SMT a DIP, programovanie firmvéru, funkčné testovanie (FCT), automatizované konformné lakovanie, výrobu finálnych škatúľ a špecializované balenie.

l Certifikované štandardy kvality: Celý náš výrobný ekosystém je certifikovaný podľa ISO 9001:2015 a všetky postupy elektronickej montáže prísne dodržiavajú medzinárodnú normu IPC-A-610E, čím sa eliminuje riziko studených spájkovaných spojov alebo nesprávneho nastavenia komponentov.

l Pokročilá vnútropodniková výrobná sila: Prevádzkujeme antistatický výrobný závod s rozlohou viac ako 3 000 metrov štvorcových, za ktorým stojí 20 expertných výskumných, vývojových a procesných inžinierov. Vlastnosti nášho zariadenia:

1. 6 vysokorýchlostných výrobných liniek Yamaha SMT

2. 4 presné montážne linky DIP s vlnovým spájkovaním

3. 2 špecializované testovacie miestnosti na vyhorenie / starnutie

4. 2 komory na testovanie vysokej a nízkej teploty striedaním vlhkého tepla, ktoré zaisťujú, že všetky environmentálne validačné testy sa vykonajú komplexne vo vlastnej réžii.

l Flexibilné škálovanie objednávok (bez MOQ): Naše agilné výrobné rámce sú optimalizované tak, aby podporovali váš rast. Udržiavame prísnu politiku bez minimálneho množstva objednávky (žiadne MOQ), čo nám umožňuje zvládnuť rýchle testovanie prototypov, malé pilotné série a veľké objemy hromadnej výroby s rovnakou elitnou presnosťou.

l Globálny dosah a komunikácia: Náš medzinárodný technický predajný tím hovorí plynule anglicky, francúzsky, rusky a arabsky. Vďaka bohatým skúsenostiam s poskytovaním služieb na trhoch vyššej kategórie vrátane západnej Európy (35 %), Severnej Ameriky (20 %) a Oceánie (20 %) plne rozumieme normám zhody elektronickej bezpečnosti osobnej starostlivosti na celom svete.

Kontaktujte nás: Pošlite svoj prispôsobený návrh plošných spojov na vodnú flosser, zoznam kusovníkov alebo otázky DFM na náš technický stôl. Náš tím poskytne komplexnú analýzu vyrobiteľnosti a optimalizovanú cenovú ponuku na kľúč do 24 hodín.
