Krátka odpoveď: Závisí to od vašej aplikácie

S 20-ročnými skúsenosťami vo výkonovej elektronike a analýze porúch naprieč priemyselnými pohonmi, regulátormi EV a servosystémami som zdokumentoval, ako rozhodnutia o spájkovaní spôsobujú alebo porušujú spoľahlivosť riadenia motora. Táto príručka poskytuje technické údaje, porovnávacie tabuľky a odporúčania overené v praxi.

Bezolovnaté spájkovanie je povinné pre väčšinu komerčných produktov na riadenie motorov, ktoré sa dodávajú na regulované trhy (EÚ, Čína, Kórea). Existujú však výnimky pre aplikácie pod kapotou automobilov, letectvo a niektoré priemyselné pohony, kde spoľahlivosť prevažuje nad regulačnými požiadavkami.

Technické rozdiely: olovená vs. bezolovnatá spájka

Pochopenie vlastností materiálu vysvetľuje, prečo je toto rozhodnutie dôležité pre PCBA riadenia motora.

Zloženie zliatiny a body topenia

Porovnanie mechanickej spoľahlivosti

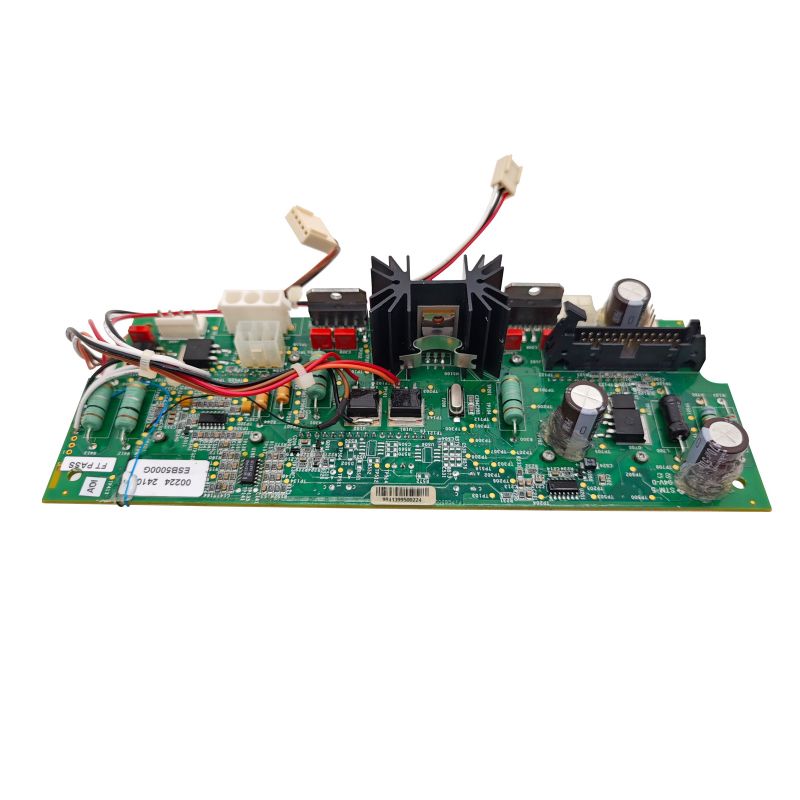

Prečo PCBA riadenia motora čelia jedinečným výzvam pri spájkovaní

Zostavy riadenia motora sú vystavené stresu, s ktorým sa väčšina PCB nikdy nestretne. Tieto tri faktory robia výber spájkovania kritickým.

1. Prostredie s vysokými vibráciami

Ovládače motora namontované priamo na čerpadlách, kompresoroch alebo EV zažívajú nepretržité mechanické budenie. Jedna zdokumentovaná štúdia porovnávala identické PCBA s olovnatou a bezolovnatou spájkou:

- Olovená zostava:Prvé poruchy po 40 hodinách náhodných vibrácií 6 g (zlomenie nohy komponentu)

- Bezolovnatá montáž:Rovnaký poruchový režim už po 4 hodinách rovnakých vibrácií

príčina? Bezolovnatá spájka má zníženú ťažnosť. Keď sa kĺb nemôže ohýbať, vibračné napätie sa sústreďuje na vedenie komponentu, čo spôsobuje predčasnú zlomeninu.

2. Extrémna tepelná cyklistika

Motorové pohony vytvárajú teplo. Potom sa motory zastavia. Potom začnú znova. Typický priemyselný pohon vykoná tisíckrát cykly od -40 °C do +125 °C.

Olovená spájkavyrovnáva nesúlad CTE (koeficient tepelnej rozťažnosti) medzi komponentmi a DPS prostredníctvom ťažnosti.

Bezolovnatá spájkavytvára hrubšie, krehkejšie intermetalické zlúčeniny (IMC) na rozhraní spoja. Nadmerný rast IMC oslabuje rozhranie a urýchľuje iniciáciu trhlín.

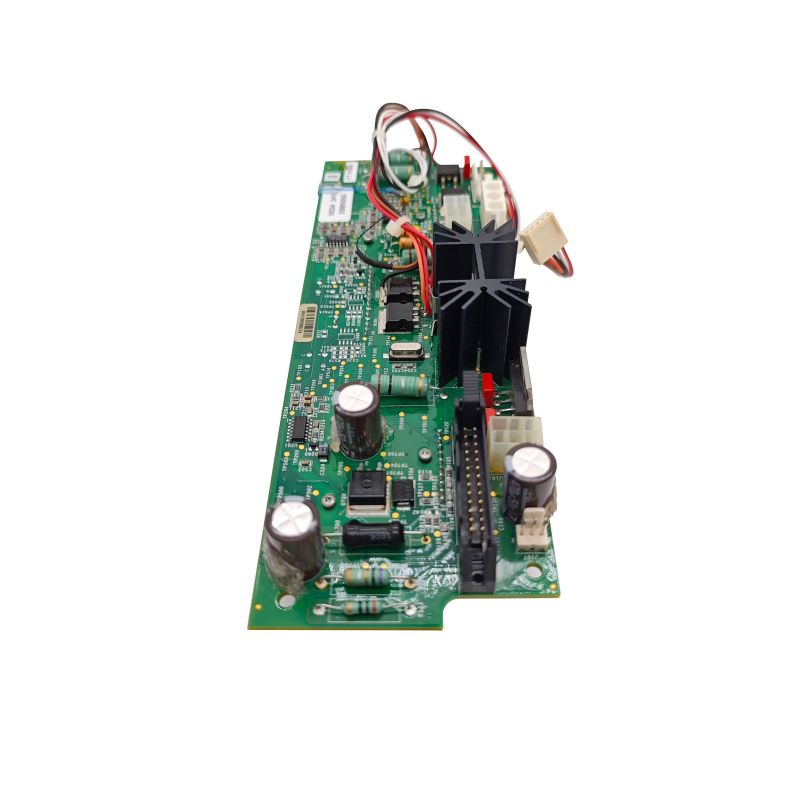

3. Vysoké prúdy a zahrievanie Joule

PCBA riadenia motora prenášajú nepretržitý prúd od 5A do 200A+. Každý spájkovaný spoj sa samovoľne zahrieva zo strát I²R.

Primárnym rozdielom nie je odpor, ale to, ako kĺb zvláda tepelné cyklické namáhanie v priebehu času.

Keď MUSÍTE použiť bezolovnatú spájku

Regulačné požiadavky ponechávajú v týchto scenároch malý priestor na výber.

Trhy v súlade s RoHS

EÚ, Čína, Južná Kórea a mnohé ďalšie jurisdikcie obmedzujú množstvo olova v elektronike na 0,1 % hmotnosti homogénneho materiálu. Výrobky predávané na týchto trhoch musia používať bezolovnatú spájku, pokiaľ neplatí špecifická výnimka.

Spotrebiteľské a komerčné ovládanie motora

Domáce spotrebiče (práčky, ventilátory HVAC, kompresory chladničiek)

Elektrické náradie s motorovým pohonom

Komerčné ovládače HVAC

Robotika pre nepriemyselné použitie

Výroba orientovaná na export

Ak vyrábate PCBA na riadenie motorov pre globálnu distribúciu, udržiavanie oddelených olovnatých a bezolovnatých výrobných liniek vytvára zložitosť zásob a riziko kvality. Jednotné bezolovnaté spracovanie je praktickou voľbou.

Kedy môžete ospravedlniť olovenú spájku (výnimky)

Niektoré aplikácie spĺňajú podmienky pre výnimky zo smernice RoHS alebo úplne nespadajú do rozsahu pôsobnosti predpisov.

Elektronika pod kapotou automobilov

Výnimka 7(c)-I(platný minimálne do roku 2026) umožňuje olovo vo vysoko spoľahlivej automobilovej elektronike, kde bezolovnaté alternatívy postrádajú overenú spoľahlivosť.

Reálne údaje od dodávateľov Tier-1 ukazujú:

• Bezolovnaté spoje v riadiacich jednotkách motora vykazujú skoršiu iniciáciu trhlín pri tepelnom cyklovaní
• Vytváranie cínových fúzov na čistých cínových povrchových úpravách vytvára riziko skratu v utesnených ECU
• Mnoho automobilových výrobcov OEM naďalej špecifikuje olovnatú spájku pre moduly kritické z hľadiska bezpečnosti

Letectvo a vojenstvo

Úplná výnimka. Bezolovnatá spájka nie je potrebná pre letectvo, obranu alebo vesmírne aplikácie. Tieto sektory naďalej používajú Sn63/Pb37 na základe desaťročí údajov o spoľahlivosti.

Priemyselné motorové pohony (požiadavky na životnosť 10 a viac rokov)

Keď musí ovládač motora fungovať 15+ rokov v neklimatizovanej továrni (okolie -20 °C až +70 °C), konzervatívnou voľbou zostáva olovnatá spájka. Údaje o dlhodobej tepelnej únave pre bezolovnatý v týchto podmienkach sa stále vyvíjajú.

Lekárske vybavenie (neimplantovateľné)

Existujú výnimky pre mnohé lekárske elektronické zariadenia, kde spoľahlivosť priamo ovplyvňuje bezpečnosť pacienta.

Opravy a náhradné diely

Náhradné PCBA pre existujúce zariadenia na spájkovanie s olovom by mali používať spájku s olovom, aby sa zachovala metalurgická kompatibilita s existujúcimi spojmi a komponentmi.

Úvahy o kritických komponentoch pre PCBA riadenia motora

Nie všetky časti tolerujú teploty spájkovania bez olova. Týchto päť kategórií si vyžaduje osobitnú pozornosť.

1. Komponenty citlivé na teplotu

Pretavenie bez olova dosahuje vrcholy pri 245 °C až 260 °C – podstatne vyššie ako pri 220 °C až 230 °C pri olova.

2. Komponenty s povrchovou úpravou Pure Tin

Čisté cínové povrchové úpravy (bežné na bezolovnatých komponentoch) môžu časom narásť vodivé fúzy – kritické riziko pre ovládanie motora s úzkymi rozstupmi komponentov.

Stratégie na zmiernenie:

- Namiesto čistého cínu špecifikujte povrchovú úpravu NiPdAu alebo matný cín-bizmut

- Naneste konformný náter na všetky spájkované spoje

- Vyhnite sa čistému cínu na komponentoch v oblastiach s vysokou hustotou

3. Existujúci inventár olovených komponentov

Použitie olovených spájkovacích komponentov (napr. elektródy pokovované SnPb) v procese montáže bez olova vytváranekompatibilita procesu:

Povrchová úprava komponentu sa topí pri 183 °C, ale bezolovnatá spájka vyžaduje 245 °C+

Povrchová úprava komponentu môže oxidovať alebo sa rozpustiť skôr, ako sa vytvorí spájkovaný spoj

Výsledok: nespoľahlivé spoje, defekty hlavy v vankúši a poruchy v teréne

pravidlo:Používajte komponenty určené pre proces spájkovania, ktorý zažijú.

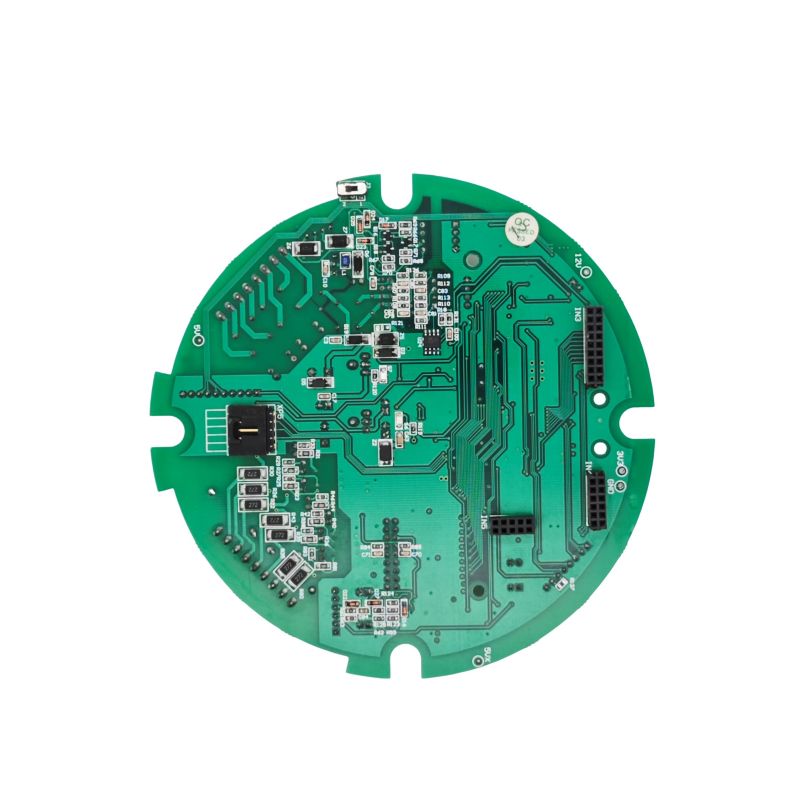

Najlepšie postupy pre bezolovnaté riadenie motora PCBA

Ak sa vyžaduje bezolovnatý, tieto postupy maximalizujú spoľahlivosť.

Výber povrchovej úpravy PCB

Odporúčanie:ENIG poskytuje najlepšie zmáčanie a najdlhšiu trvanlivosť pre bezolovnatú montáž.

Optimalizácia profilu preformátovania

Zle optimalizovaný bezolovnatý profil pretavenia vytvára studené spoje, dutiny a krehké IMC.

Zmiernenie vibrácií pre bezolovnaté spoje

Vzhľadom na zníženú ťažnosť vibrácií bez obsahu olova vykonajte tieto dodatočné kroky:

1. Zalievanie / zapuzdrenie:Naplňte kryt okolo komponentov s vysokou hmotnosťou (konektory, transformátory, veľké kondenzátory) silikónovou alebo uretánovou zalievacou hmotou. To prenáša vibračné napätie preč zo spájkovaných spojov.

2. Komponenty spojené lepidlom:Pod veľké zariadenia na povrchovú montáž (tlmivky, hliníkové kondenzátory) použite epoxidové alebo silikónové lepidlo.

3. Znížte výšku odstupu komponentov:Vysoké komponenty s dlhými vedeniami fungujú ako vibračné páky. Kde je to možné, špecifikujte nízkoprofilové komponenty.

Časté otázky týkajúce sa PCBA riadenia motora

Nižšie sú uvedené tri technické otázky od konštruktérov motorových pohonov a výrobných inžinierov.

Q1: Navrhujem ovládač motora elektrického vozidla pre dodávateľa automobilového priemyslu Tier-1. Môžem použiť bezolovnatú spájku?

A:Áno, ale s významným kvalifikačným testovaním. Väčšina dodávateľov automobilového priemyslu Tier-1 v súčasnosti používa bezolovnatú spájku pre nové dizajny, pretože pre vozidlá na trhu EÚ sa vyžaduje súlad so smernicou RoHS. Existujú však výnimky pre elektroniku pod kapotou, kde údaje o spoľahlivosti bez olova zostávajú neúplné.

Váš kvalifikačný plán musí obsahovať:

Praktické rady:Mnoho výrobcov OEM automobilov naďalej špecifikuje olovnatú spájku pre ECU pod kapotou pomocou existujúcej výnimky zo smernice RoHS. Pred tým, než sa zaviažete k bezolovnatému, prediskutujte so svojím zákazníkom. Ak je povinné bezolovnaté, špecifikujte ENIG povrchovú úpravu a konformný náter pre všetky zostavy.

Otázka 2: Môj priemyselný motorový pohon zlyhal po 18 mesiacoch s prasknutými spájkovanými spojmi na šiestich výkonových MOSFEToch. Zostava používa bezolovnatú spájku SAC305. Čo sa pokazilo?

A:Ide o klasickú poruchu tepelnej únavy. Tu je postup diagnostiky:

Krok 1 – Preskúmajte miesta prasklín:Pod mikroskopom sa pozrite na rozhranie medzi vývodom MOSFET a spájkovacím rezom. Ak trhlina prebieha pozdĺž vrstvy intermetalickej zlúčeniny (IMC), IMC počas pretavenia príliš zhrubla.

Krok 2 – Skontrolujte svoj profil preformátovania:Pre SAC305 by čas nad likvidom (TAL) mal byť maximálne 60 až 90 sekúnd. Ak váš TAL presiahol 120 sekúnd, hrúbka IMC môže presiahnuť 10 µm (krehká zóna začína nad 5 µm).

Krok 3 - Zmerajte nárast teploty na odvodňovacej podložke MOSFET:Pomocou infračervenej kamery zmerajte teplotu podložky pri plnom zaťažení. Ak prekročí 110 °C, delta tepelného cyklu (AT) je príliš veľká.

Krok 4 – Kontrola jednobodovej montáže:Výkonové MOSFETy s veľkými tepelnými podložkami (DPAK, D2PAK, TO-263), ktorým chýbajú tepelné priechody alebo majú dutiny pod podložkou, zažívajú horúce miesta. Röntgenové kĺby – dutiny nad 25 % plochy podložky sú neprijateľné.

Odporúčané opravy (v poradí podľa priority):

1. Znížiť ΔT:Pridajte chladič alebo zlepšite prúdenie vzduchu, aby boli podložky MOSFET pri plnom zaťažení pod 90 °C.

2. Pridajte tepelné priechody:Pod každú podložku MOSFET umiestnite pole 0,3 mm priechodov (naplnené a uzavreté), aby sa teplo privádzalo do základnej roviny PCB.

3. Použite zliatinu s nízkym obsahom striebra:Zvážte SAC105 (1% Ag) namiesto SAC305. Nižší obsah striebra zvyšuje ťažnosť a odolnosť proti tepelnej únave za cenu mierne vyššej teploty topenia.

4. Zapojte MOSFETy:Na MOSFETy naneste tepelne vodivú zalievaciu hmotu. To tlmí tepelný cyklický stres a prenáša teplo.

Q3: Potrebujem opraviť PCBA riadenia motora, ktorá pôvodne používala olovnatú spájku. Môžem na opravu použiť bezolovnatú spájku?

A:Technicky áno, ale neodporúča sa. Tu je dôvod:

Problém 1 - Zmiešaná metalurgia:Bezolovnatá spájka (SAC305) sa zle mieša so zvyškovou olovnatou spájkou (Sn63/Pb37). Výsledná zliatina má nepredvídateľný bod topenia (zvyčajne 190 °C až 210 °C) a vytvára slabé, zrnité spoje náchylné na praskanie.

Problém 2 – Konflikt teploty:Na správne prúdenie bezolovnatej spájky potrebujete hrot spájkovačky s teplotou 370 °C až 400 °C. Táto teplota môže:

Delaminujte podložku PCB od substrátu FR4

Poškodenie susedných komponentov (najmä elektrolytických kondenzátorov)

Roztavte blízke plastové konektory

Odporúčaný protokol opravy:

Ak musíte použiť bezolovnaté na olovnatej doske:Odstráňte 100% existujúcej spájky z miesta opravy pomocou vákuovej odspájkovacej stanice. Skontrolujte pod zväčšením – akékoľvek zvyšky olovnatej spájky kontaminujú nový spoj. Potom pokračujte bezolovnatým spájkovaním pri 370°C s aktívnym tavidlom.

Rozhodovacia matica: bezolovnatý vs. bezolovnatý pre PCBA riadenia motora

Túto tabuľku použite ako usmernenie pri výbere spájkovania.

Bezolovnaté spájkovanie je zo zákona povinné pre väčšinu PCBA na ovládanie motora dodávaných na regulované trhy. Materiálové vlastnosti bezolovnatých zliatin – vyššia krehkosť, hrubšia tvorba IMC, riziko cínových fúzov – však vytvárajú skutočné obavy o spoľahlivosť pri aplikáciách s vysokými vibráciami a tepelným cyklovaním.

Pre povinné aplikácie bez olova:

Pre najlepšie zmáčanie použite povrchovú úpravu ENIG

Starostlivo kontrolujte profil pretavenia (TAL 60-90 sekúnd, vrchol 245-260 °C)

Pre komponenty s vysokou hmotnosťou pridajte zalievanie alebo lepidlo

Aplikujte konformný náter na zmiernenie cínových fúzov

Pre aplikácie, na ktoré sa vzťahujú výnimky (automobilový pod kapotou, priemyselný 10+ rokov, letecký priemysel, zdravotníctvo):

- Zlatým štandardom spoľahlivosti zostáva olovená spájka (Sn63/Pb37).

- Kombinácia húževnatosti, odolnosti voči vibráciám a desaťročí terénnych údajov je ťažké nahradiť

Na opravy:Zodpovedajte originálnej spájkovacej zliatine. Zmiešaná metalurgia vytvára nepredvídateľné, nespoľahlivé spoje.

Rozhodnutie v konečnom dôsledku vyvažuje súlad s predpismi a spoľahlivosť v teréne. Pre spotrebné výrobky s očakávanou životnosťou 3-5 rokov je bezolovnatý zrelý a spoľahlivý. V prípade ovládacích prvkov motora kritických z hľadiska bezpečnosti alebo s dlhou životnosťou použite výnimku a použite olovnatú spájku.
