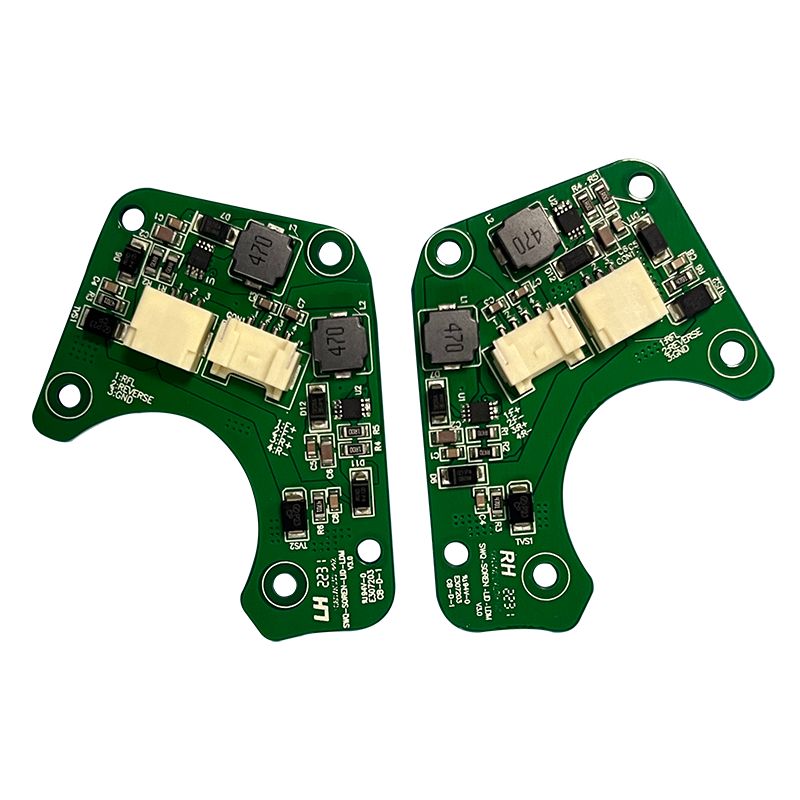

Diferenciátory jadier pre PCBA RC automobilov

Nie všetky návrhy PCBA pre RC autá fungujú rovnako. Šesť faktorov vytvára skutočný rozdiel.

Stupeň pohonu motora – kde väčšina návrhov zlyhá

Tvorca rozdielov: PCBA PCBA pre RC auto pre hobby používa samostatné vysokofrekvenčné a nízkofrekvenčné ovládače MOSFET s programovateľným mŕtvym časom. Hračkárske dosky používajú integrované integrované obvody s polovičným mostíkom, ktoré sa prehrejú za 2 minúty používania v teréne.

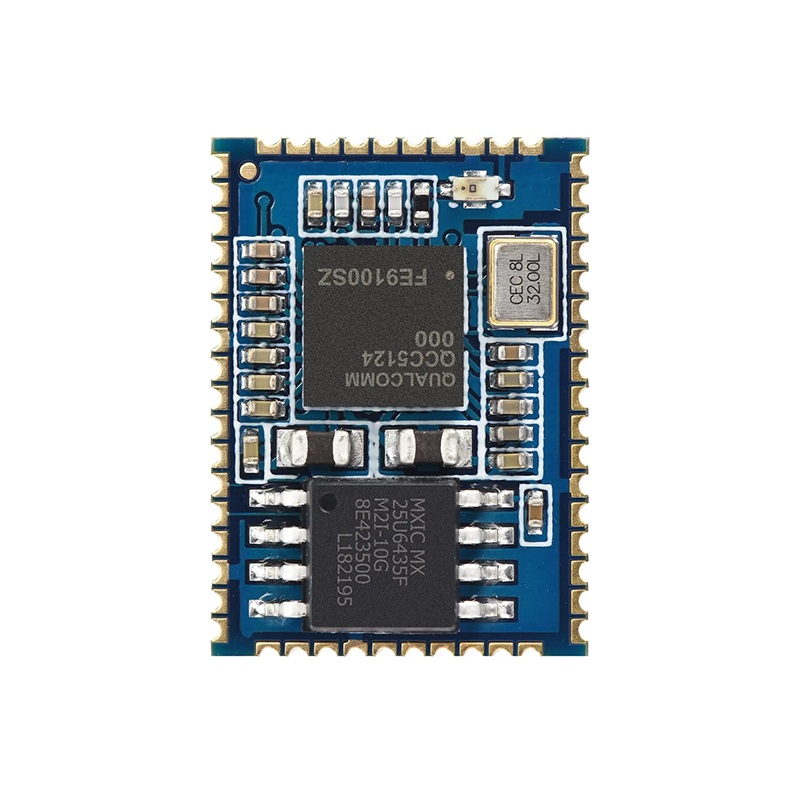

Citlivosť a selektivita rádiového prijímača

Tvorca rozdielov: Kvalitná PCBA RC auta obsahuje samostatný LNA (nízkošumový zosilňovač) pred IC prijímača. To pridáva 15 dB zisku bez zníženia šumového čísla, čo umožňuje ovládanie na 300+ metrov.

Rozdiely v správe napájania, na ktorých záleží

Stabilita napätia pri zaťažení motora určuje, či sa PCBA RC auta resetuje počas prudkej akcelerácie.

Vstup a regulácia batérie

Kritický rozdiel: MCU na PCBA RC auta musí zostať nažive počas zastavenia motora, ktoré zníži napätie batérie z 8,4 V na 5,0 V na 10 milisekúnd. Použite buck-boost alebo veľkú kondenzátorovú banku (1000 µF low-ESC) na 5V koľajnici.

Výkon BEC (Battery Eliminator Circuit).

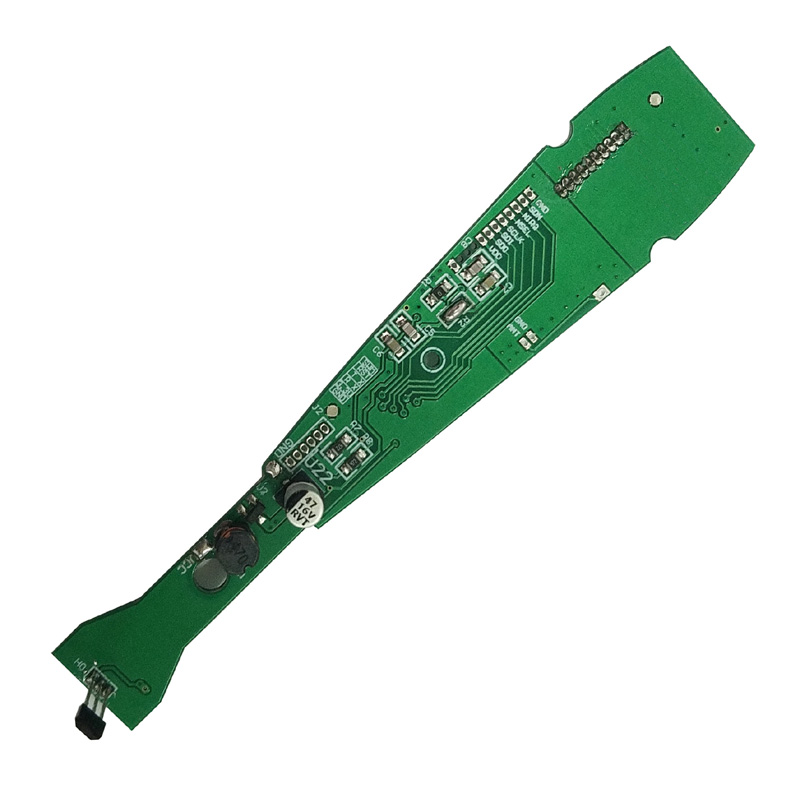

Rozdiely v rozložení a tienení

PCBA RC auta funguje v plastovom šasi s motormi, drôtmi a otočnými prevodmi. Hluk je všade.

Techniky izolácie hluku

Tvorca rozdielov: Kvalitná PCBA pre RC auto umiestňuje RF sekciu do samostatného uzemňovacieho ostrova pripojeného k hlavnej zemi v jedinom bode blízko záporného pólu batérie.

Umiestnenie kryštálov a oscilátorov

- Udržujte 27 MHz kryštál (alebo TCXO pre 2,4 GHz) aspoň 15 mm od vodičov motora

- Pod krištáľom neprebiehajú žiadne digitálne stopy

- Uzemnite ochranný krúžok okolo oscilátora (prostredníctvom stehu každé 2 mm)

- Záťažové kondenzátory zodpovedajúce špecifikácii kryštálu (±5 pF)

Rozdiely vo firmvéri a riadiacej slučke

Samotný hardvér nerobí rozdiel. Riadiaci algoritmus oddeľuje citlivé autá od pomalých.

Krivky plynu a riadenia

Implementácia: PCBA MCU RC auta musí spustiť PID slučky s minimálnou frekvenciou 1 kHz. 100 Hz slučky vytvárajú výrazné oneskorenie. Použite Cortex-M4 alebo podobný s hardvérovou multiplikačnou akumuláciou.

Failsafe a telemetria

- Bezpečné proti strate signálu-- Nastavte plyn na nulu po 0,5 sekunde bez paketov

- Slabá batéria s ochranou proti poruche-- Znížte plyn na 50 % pri 6,0 V, znížte pri 5,5 V

- Voliteľná telemetria-- Napätie batérie, teplota motora, RSSI odoslané späť do vysielača

Kvalitné PCBA RC auta je zabezpečené hardvérom (samostatný komparátor), nielen softvérom. Ak sa MCU zablokuje, hardvér stiahne plyn na nulu.

Výrobné tolerancie a testovanie

Hromadná výroba odhaľuje rozdiely. Pevné tolerancie vytvárajú konzistentný výkon.

Kritické výrobné špecifikácie

Protokol funkčného testovania

Každé PCBA RC auta by malo prejsť:

1. Test motora bez zaťaženia-- Prúd < 1A, bez počuteľného pískania

2. Stall test-- 30A na 2 sekundy, bez tepelného vypnutia

3. Skúška rozsahu-- 100 metrov v otvorenom poli so sklopenou anténou

4. Interferenčný test-- Prevádzkujte 10 dosiek súčasne, bez kolízie kanálov

FAQ - Bežné otázky o rozdieloch PCBA RC automobilov

Otázka 1: Prečo niektoré návrhy PCBA pre RC autá strácajú po havárii párovanie, zatiaľ čo iné nie?

A:Rozdiel je v mechanickom namáhaní kryštálového oscilátora. Náraz, ktorý zastaví auto, náhle vytvorí spomaľovací impulz 200--500 G. Tento šok posúva rezonančnú frekvenciu kryštálu kremeňa dvoma spôsobmi:

Posun frekvencie od mechanického namáhania- Kryštálový polotovar sa dočasne deformuje vplyvom sily G a mení svoju paralelnú rezonančnú frekvenciu až o 150 ppm. Ak PLL prijímača nemôže sledovať tento posun (väčšina lacných návrhov má rozsah zachytávania 50 ppm), PCBA RC auta stratí uzamknutie a nikdy sa neobnoví, pretože deformovaný kryštál má teraz trvalý posun.

Mikrozlomeniny spájkovaného spoja-- Malé kryštály HC-49S (bežné v hračkárskom RC) majú puzdro z ťažkého kovu. Pod 500 G zotrvačnosť puzdra namáha spájkované spoje. Mikrotrhlina, ktorá prejde vizuálnou kontrolou, vytvára prerušovaný kontakt. PCBA RC auta sa zapne (kryštál pracuje pri nízkych vibráciách), ale zlyhá, akonáhle motor zavibruje.

Riešenie v kvalitnej PCBA RC auta:

- Namiesto kremeňa použite MEMS oscilátor (SiTime alebo podobný). Zariadenia MEMS prežijú 50 000 G a spotrebujú menej energie.

- Ak je kremeň povinný, použite keramický obal 3,2 × 2,5 mm (nie HC-49S) so štvorbodovým spájkovaním.

- Pridajte spodný epoxid pod oscilátor (0,5 mm guľôčka na dvoch okrajoch absorbuje nárazy).

Dobre navrhnutý PCBA RC auta prežije opakované 1-metrové pády na betón bez straty väzby. Otestujte tak, že zostavené auto spadnete 20-krát z výšky 1 metra a potom overte dosah. Lacné návrhy zlyhajú pri poklese 3 alebo 4.

Otázka 2: Ako ovplyvňuje konfigurácia pohonu brány MOSFET výkon PCBA RC auta pri čiastočnom plyne?

A:Čiastočný plyn (10--40% pracovný cyklus) je miesto, kde väčšina návrhov PCBA RC automobilov odhaľuje svoje slabé stránky. Dominujú dva parametre pohonu brány:

Náboj brány a plošina Miller-- Keď MOSFET prepne pri čiastočnom plyne, strávi viac času v lineárnej oblasti (Millerova plošina), kde ešte nie je dosiahnuté Rds(on). MOSFET s vysokým celkovým nábojom brány (Qg > 50 nC) trvá 200--300 ns, kým sa úplne zapne. Pri 10 % škrtiacej klapke (20 kHz PWM, čas zapnutia 5 µs) je MOSFET plne vylepšený iba na 4,7 µs. Zvyšných 300 ns v lineárnej oblasti odvádza teplo ako (I × V). Pri 20 A je to 20 A × 6 V = 120 W po dobu 300 ns na cyklus -- dosť na zvýšenie teploty spoja o 40 °C nad okolitú teplotu za 30 sekúnd.

Hodnota odporu brány- Dizajny PCBA pre hračkárske RC autá používajú pre jednoduchosť jeden 100Ω hradlový odpor. To vytvára časy nárastu 500 ns. Kvalitné prevedenia používajú samostatné zapínacie a vypínacie odpory: 10Ω zapínacie (rýchle) a 100Ω vypínacie (pomalšie pre zníženie zvonenia). To vytvára čas nábehu 100 ns, čím sa dramaticky znižujú straty v lineárnej oblasti.

Rozdiel v meraní-- Otestujte spustením PCBA RC auta na 25 % plyn na dynamometri po dobu 10 minút. Zlá konštrukcia zobrazí teplotu motora 90 °C a puzdro MOSFET 110 °C. Kvalitné prevedenie (nízke Qg MOSFETy, samostatné hradlové odpory) poháňa motor pri 60°C, MOSFET pri 70°C. Chladiaca doska vydrží 5× dlhšie.

Otázka 3: Aký je rozdiel v dizajne antény medzi 100-metrovou RC automobilovou PCBA a 300-metrovou verziou?

A:Tri konštrukčné prvky antény vytvárajú 200-metrový rozdiel pri použití rovnakého výkonu vysielača 2,4 GHz (zákonný limit 100 mW):

Typ a účinnosť antény-- Trasová anténa PCB (obrátená-F) na štandardnej 1,6 mm doske FR-4 dosahuje 40--50% účinnosť (-3 až -4 dBi zisk). Rovnaké RC auto PCBA s externým 1/4 vlnovým monopólom (31 mm drôt) dosahuje 70--80% účinnosť (-1,5 dBi). Anténa s keramickým čipom (napr. Johanson 2450AT18) s vyladenou zodpovedajúcou sieťou dosahuje účinnosť 60 – 65 %. Pre dosah 300 metrov použite monopólovú anténu umiestnenú vertikálne (nie stočenú vo vnútri šasi).

Veľkosť základnej roviny-- Zemná plocha antény (protiváha) musí mať dĺžku aspoň λ/4 (31 mm). Kvalitné RC prevedenie do auta PCBA vyhradzujú pod RF sekciou pevnú zem 35×40 mm. Hračkárske dosky umiestnia anténu blízko batérie alebo motora, čím sa zníži efektívna základná plocha na 15 mm. Toto rozladí anténu na 2,45 GHz - skutočná rezonancia sa posunie na 2,6 GHz, čím sa stratí 10 dB citlivosti.

Impedancia prívodného vedenia-- Monopolná anténa vyžaduje 50Ω prenosovú linku z RF IC do bodu napájania antény. To znamená 1,5 mm širokú stopu na 1,6 mm FR-4 (mikropásik) so súvislou základnou rovinou pod ňou. Kvalitné RC auto PCBA používa 50Ω stopu so zemnými priechodmi na oboch stranách. Hračkárske dosky smerujú anténu cez 10 mm dlhú, 0,3 mm stopu (120 Ω) so štrbinami v základnej rovine - vytvárajúc nesúlad impedancie, ktorý odráža 40 % prenášaného výkonu.

Overenie-- Požiadajte svojho dodávateľa PCBA o Smithov diagram znázorňujúci impedanciu antény na 2,45 GHz. Dobrý dizajn ukazuje 50Ω ± 5Ω. Zlý dizajn ukazuje 30Ω alebo 80Ω. Toto jediné meranie predpovedá rozdiel v dosahu presnejšie ako akákoľvek simulácia.

Porovnávacia tabuľka -- Toy vs Hobby RC Car PCBA

Špičková PCBA RC auta nie je o drahých komponentoch. Ide o správny pohon brány, správnu konštrukciu antény, hardvér zabezpečený proti poruchám a prísne výrobné tolerancie. Zamerajte sa na straty pri prepínaní MOSFET a veľkosť základnej roviny RF - tieto dve oblasti vytvárajú najvýraznejší rozdiel v riadení v reálnom svete.
