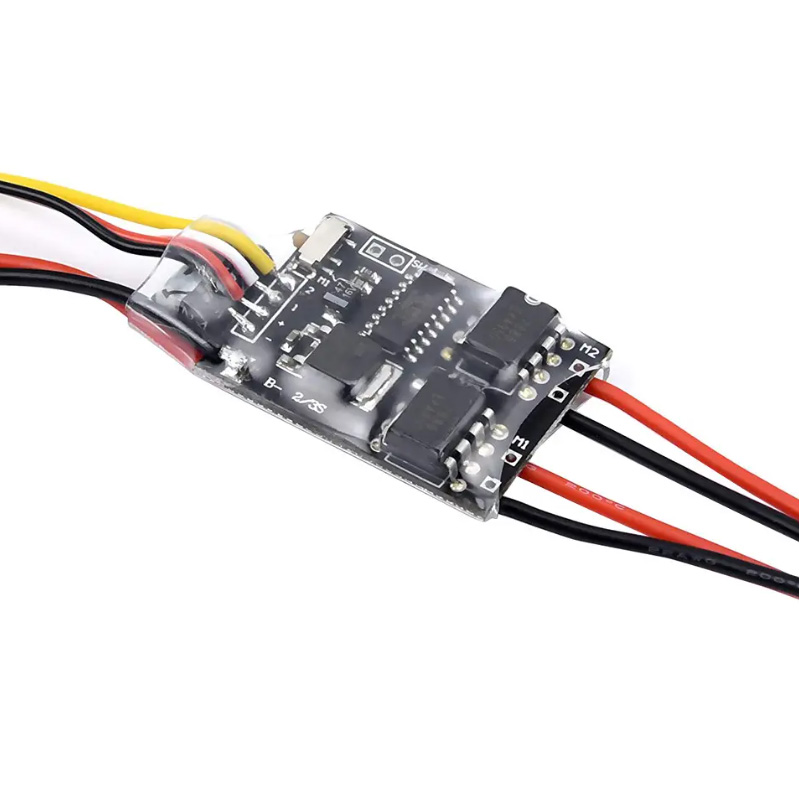

PCBA osvetlenia lietadla

Od navigačných svetiel až po pristávacie svetlá, každá PCBA vo vzduchu musí bezchybne fungovať pri extrémnych teplotných gradientoch, intenzívnych vibráciách a prísnych obmedzeniach EMI. S 20-ročnými praktickými skúsenosťami v oblasti leteckej elektroniky a analýzy porúch spoločnosť Unixplore Electronics kodifikovala špecifické konštrukčné postupy, ktoré oddeľujú zostavy schopné letu od uzemneného hardvéru do každého projektu, ktorý dodávame.

Táto stránka sa zaoberá výberom materiálu, tepelným manažmentom, topológiou obvodov, certifikačnými požiadavkami a parametrami overenými v teréne pre PCBA osvetlenia lietadla.

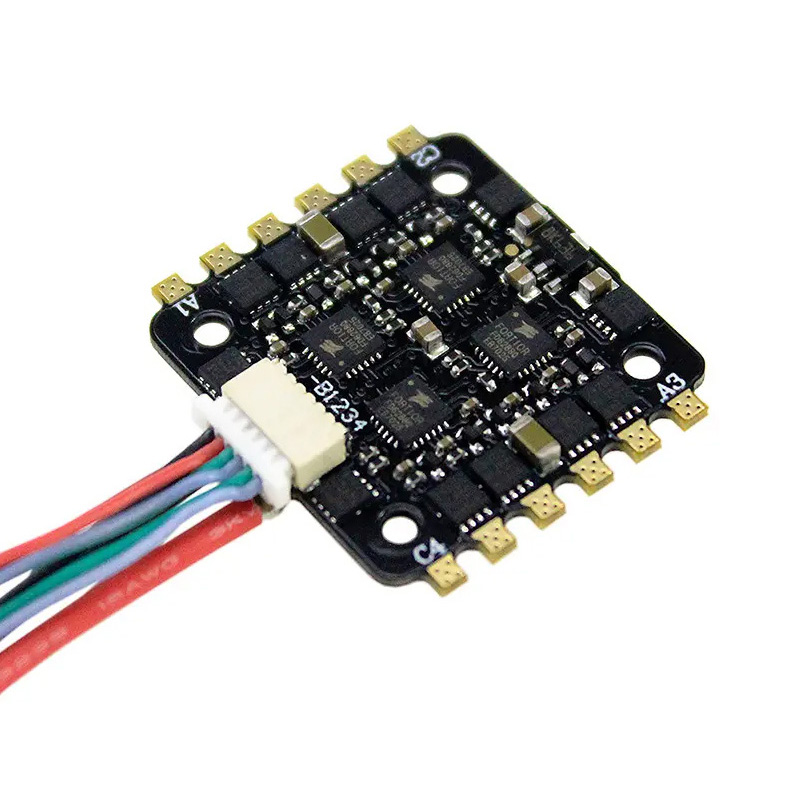

Čo je PCBA osvetlenia lietadla?

Osvetlenie lietadiel PCBA (Printed Circuit Board Assembly) je základná riadiaca a hnacia jednotka pre vnútorné aj vonkajšie systémy osvetlenia lietadiel. Musí poskytovať stabilnú reguláciu výkonu a logiku ovládania pre navigačné svetlá, protikolízne blesky, pristávacie svetlá a osvetlenie kabíny vo výškach do 55 000 stôp, pri teplotách v rozsahu od -55 °C do +85 °C a pri profiloch vibrácií vysokej intenzity.

Na rozdiel od komerčnej osvetľovacej dosky PCB si letecká osvetľovacia PCBA vyžaduje vynikajúce tepelné riadenie, presné prispôsobenie CTE a úplný súlad s environmentálnymi a EMI testami DO-160.

Prečo Unixplore Electronics?

• Dedičstvo analýzy 20 rokov zlyhania – Naše pravidlá návrhu sú odvodené z postmortálnej analýzy osvetľovacích zostáv Airbus a Boeing. Systematicky sa vyhýbame piatim najčastejším poruchovým režimom, vrátane únavy spájkovaného spoja, poruchy MOSFET a zablokovania mikrokontroléra.

• Komplexná výroba na kľúč – Unixplore Electronics poskytuje kompletné vertikálne riešenie: usporiadanie plošných spojov, získavanie komponentov, montáž SMT/DIP, funkčné testovanie a konformný náter. Naše zariadenie na viac ako 3 000 m² poskytuje mesačnú kapacitu 150 000 hotových zostáv.

• Certifikácia leteckého priemyslu – Naša továreň má certifikáciu ISO9001:2015 . Celá výroba prísne dodržiava štandardy IPC-6012 Class 3 / Aerospace a IPC-610E , čím sa zaisťuje, že každý PCBA spĺňa kvalitu pripravenú na inštaláciu.

• Schopnosť spoločného návrhu hardvéru a softvéru – Využitím integrovaných nástrojov EDA zaisťujeme bezproblémovú mechanicko-elektrickú integráciu, čím sa minimalizuje rušenie medzi doskou PCBA a štrukturálnymi krytmi pre dodávku „na prvý krát správne“.

Typy systémov osvetlenia lietadiel

Osvetlenie lietadiel spadá do odlišných kategórií, z ktorých každá má jedinečné požiadavky na PCBA:

Základné technické špecifikácie

Environmentálne požiadavky

Špecifikácie vstupu napájania (podľa MIL-STD-704)

Výber materiálu pre PCBA osvetlenia lietadiel

Materiál jadra: FR4, MCPCB alebo uhlíkový kompozit?

Štandard FR4 je zriedka prijateľný pre osvetlenie lietadiel kvôli zlej tepelnej vodivosti a nesúladu CTE s komponentmi LED.

Odporúčanie Unixplore pre vonkajšie osvetlenie: Použite medený MCPCB alebo jadro z uhlíkovej tkaniny. CTE zhoda s keramickými LED obalmi (6-7 ppm/°C) výrazne znižuje šmykové namáhanie spájkovaného spoja počas tepelných cyklov od -55°C do +85°C.

Výber hmotnosti medi

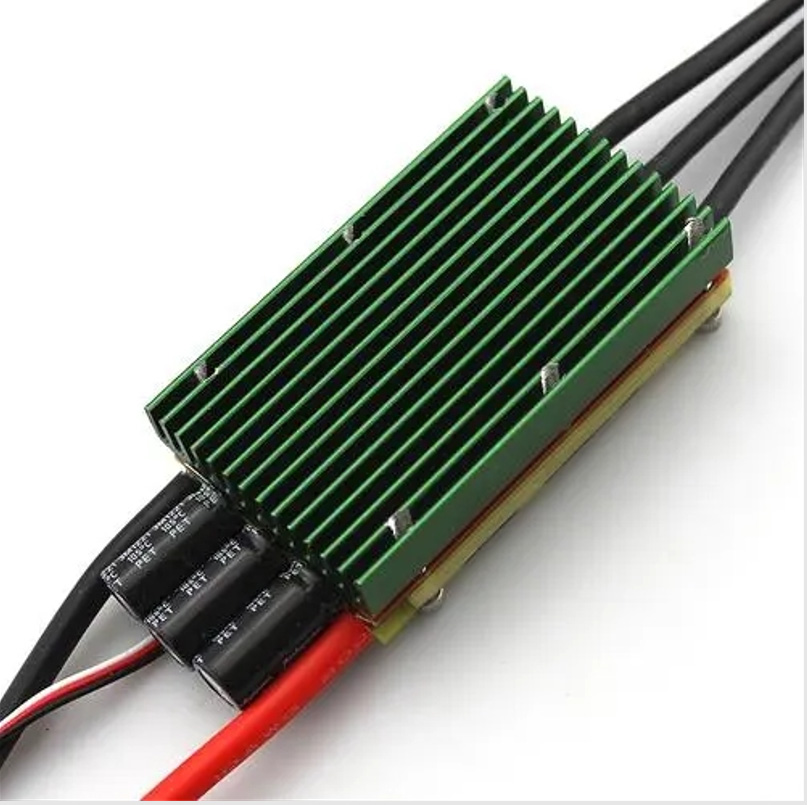

Tepelný manažment pre vysokovýkonné lietadlá LED PCBA

MCPCB ponúkajú približne 10-krát vyššiu tepelnú vodivosť ako štandardné FR-4, čo vedie k lepšiemu odvodu tepla, vyššiemu svetelnému výkonu a dlhšej životnosti LED.

Základné pravidlo: Každým znížením teploty spoja LED o 10 °C sa životnosť komponentov zdvojnásobí.

Špecifikácie dielektrickej vrstvy

Stratégia tepelného prechodu pre LED podložky

Pre každú vysokovýkonnú LED na PCBA:

• Minimálne 9 tepelných priechodov (priemer 0,3 mm) na LED podložku

• Vyplnené a uzavreté priechodky sú potrebné na spájkovanie

• Rozstup: 1,0 mm až 1,2 mm mriežkový vzor

• Tolerancia dutín: Pri röntgenovej kontrole je viditeľných menej ako 25 % plochy podložky

Topológia obvodov a architektúra riadenia

Ovládanie vonkajšieho osvetlenia

Moderné vonkajšie osvetlenie lietadla využíva programovateľné LED budiče s nezávislým ovládaním kanálov.

Odporúčaná architektúra:

1. I²C LED driver IC s programovateľnou sekvenčnou pamäťou

2. Externý MOSFET stupeň pre silnoprúdové LED reťazce

3. Podpora redundancie FMU prostredníctvom samostatných zberníc I²C

Výhody programovateľných ovládačov:

• Svetelné sekvencie bežia po naprogramovaní autonómne

• Pre normálne blikanie nie je potrebný žiadny zásah FMU

• Pôvabná degradácia, ak jedna FMU zlyhá

Vnútorné osvetlenie kabíny

Systémy LED osvetlenia kabíny lietadiel zvyčajne využívajú individuálne adresovateľné dvojice LED-mikroovládačov.

Flexibilná PCBA sa často používa na osvetlenie kabíny, aby sa prispôsobila zakriveným povrchom trupu.

Zabudované testovacie zariadenie (BITE)

PCBA osvetlenia lietadiel musia obsahovať samodiagnostické schopnosti.

Sledované parametre:

• Vstupné napätie a frekvencia

• Teplota

• Stav lampy/LED

• Výstupné napätie a prúd

Odpoveď BITE:

• Zapíšte chybu do energeticky nezávislej pamäte

• Voliteľné: výpadok signálu cez diskrétny výstup

• Pokračujte v prevádzke, ak je to bezpečné (plynulá degradácia)

EMI a ochrana pred bleskom

Ochrana pred bleskom (vonkajšie krídlové/koncové svetlá)

Techniky na zmiernenie EMI

Certifikácia a zhoda

Kľúčové normy pre PCBA osvetlenia lietadiel

Požiadavky na kvalifikačné skúšky

Časté otázky týkajúce sa PCBA osvetlenia lietadiel

Q1: Aký je rozdiel medzi PCBA s hliníkovým a medeným jadrom pre vonkajšie osvetlenie lietadla?

Voľba medzi PCBA s hliníkovým a medeným jadrom priamo ovplyvňuje tepelný výkon, hmotnosť a spoľahlivosť vonkajšieho osvetlenia lietadla.

Hliníkový MCPCB:

• Tepelná vodivosť: 138-238 W/m·K

• Hustota: 2,70 g/cm³ (ľahká)

• CTE: 23-25 ​​ppm/°C

• Cena: 30-50% nižšia ako meď

Medený MCPCB:

• Tepelná vodivosť: 390-401 W/m·K (približne dvojitý hliník)

• Hustota: 8,96 g/cm³ (3,3x ťažšia)

• CTE: 16 – 17 ppm/°C (lepšia zhoda s komponentmi LED pri 6 – 7 ppm/°C)

• Vynikajúci pre extrémnu hustotu výkonu (>2 W/cm²)

Rozhodovacia matica pre letecké aplikácie:

Pre extrémne prostredia: Dosky plošných spojov s uhlíkovým jadrom ponúkajú tepelnú vodivosť XY 175 – 300 W/m·K s CTE iba 4 – 6,5 ppm/°C, čo sa presne zhoduje s keramickými LED diódami. To minimalizuje tepelné namáhanie počas rýchlych teplotných cyklov od -55°C do +85°C.

Otázka 2: Ako navrhnem 400 Hz striedavý prúd, ktorý sa nachádza v systémoch osvetlenia kabíny lietadla?

Osvetlenie kabíny lietadiel často používa striedavé napätie 115 V pri frekvencii 400 Hz, nie 50/60 Hz v budovách. To vytvára jedinečné požiadavky na dizajn.

400Hz dizajnová výzva: Štandardné napájacie zdroje navrhnuté pre 50/60 Hz sa prehrievajú alebo zlyhajú pri 400 Hz kvôli stratám jadra v transformátoroch a magnetických komponentoch.

Požadované úpravy návrhu PCBA:

Kontrolný zoznam dizajnu pre 400Hz PCBA:

1. Overte menovité hodnoty frekvencie komponentov – Transformátory a tlmivky musia špecifikovať prevádzku 400 Hz

2. Zmerajte nábehový prúd – 400 Hz systémy majú často vyšší nábeh ako 50/60 Hz konštrukcie

3. Test s napájaním na úrovni lietadla – Použite zdroj s frekvenciou 400 Hz, nie stolný zdroj

4. Skontrolujte synchronizáciu – Mnoho systémov vyžaduje frekvenčne uzamknuté stmievanie

Otázka 3: Aké sú najbežnejšie režimy zlyhania v PCBA osvetlenia lietadla a ako im môžem zabrániť?

Na základe analýzy porúch v teréne osvetľovacích zostáv Airbus a Boeing dominuje týchto päť porúch.

Režim zlyhania 1: Porucha transformátora (obvod zapaľovania/štartovania)

Prevencia:

• Špecifikujte transformátory s primeranou tepelnou rezervou

• Zabezpečte, aby zalievací materiál odolal -55 °C až +125 °C

• Otestujte správne sekundárne napätie pri zaťažení

Režim poruchy 2: Porucha MOSFET v spínacích obvodoch

Prevencia:

• Použite MOSFETy dimenzované na minimálne 2x prevádzkové napätie

• Na obmedzenie prúdu pridajte hradlové odpory (10 Ω až 100 Ω).

• Zahrňte tlmiace obvody medzi spínacími uzlami

• Zníženie teploty (použite diely dimenzované na 150 °C)

Režim zlyhania 3: Porucha induktora v rezonančných obvodoch

Prevencia:

• Špecifikujte tlmivky s izoláciou triedy UL

• Uistite sa, že menovitý prúd presahuje špičkový prevádzkový prúd

• Pridajte tepelnú poistku do série pre kritické obvody

Režim zlyhania 4: Resetovanie alebo zablokovanie mikrokontroléra

Prevencia:

• Použite vyhradený napäťový dozorný IC (nie reset RC)

• Overte, či načasovanie resetovania spĺňa požiadavky údajového listu

• Pridajte časovač strážneho psa na obnovenie zhnednutia

Režim zlyhania 5: Únava spájkovaného spoja z tepelných cyklov

Prevencia prostredníctvom návrhu PCBA:

• Používajte materiály zodpovedajúce CTE – Medené jadro (16 – 17 ppm/°C) je lepšie ako hliníkové (23 – 25 ppm/°C), keď je spárované s keramickými LED diódami (6 – 7 ppm/°C)

• Pridajte lepenie – pod veľké komponenty naneste epoxidové alebo silikónové lepidlo

• Optimalizujte geometriu podložky – Použite slzné podložky a väčšie prstencové krúžky na súčastiach s priechodnými otvormi

• Zvážte zalievanie – pri vonkajších zostavách zalievacia hmota tlmí tepelno-mechanické namáhanie

Komplexné testovanie: Pred schválením letu musí PCBA prejsť tepelným cyklom DO-160:

• Minimálne 500 cyklov pre interiér

• Viac ako 1 000 cyklov pre exteriér

• Teplotný rozsah zodpovedajúci skutočnému miestu inštalácie

Zhrnutie: Kontrolný zoznam dizajnu PCBA osvetlenia lietadiel

Správne navrhnutá PCBA osvetlenia lietadla funguje nepretržite viac ako 50 000 letových hodín s nulovým prístupom k údržbe. Kombinácia tepelného manažmentu MCPCB, programovateľných LED ovládačov a kvalifikačného testovania DO-160 poskytuje spoľahlivosť, ktorú letectvo vyžaduje.

Začnite svoj projekt osvetlenia lietadla ešte dnes

Unixplore Electronics sa zaviazala dodávať DO-160 overené, na let pripravené riešenia PCBA Aircraft Lighting leteckým OEM a systémovým integrátorom po celom svete. Zabezpečujeme, aby každá doska poskytovala viac ako 50 000 letových hodín nepretržitej bezúdržbovej prevádzky od návrhu návrhu až po dokončenú montáž.

Kontaktujte nás pre technický list alebo prispôsobenú cenovú ponuku. Náš tím technickej podpory je k dispozícii, aby vám poskytol rady pri výbere materiálu a správy o tepelnej simulácii pre vašu konkrétnu aplikáciu.
