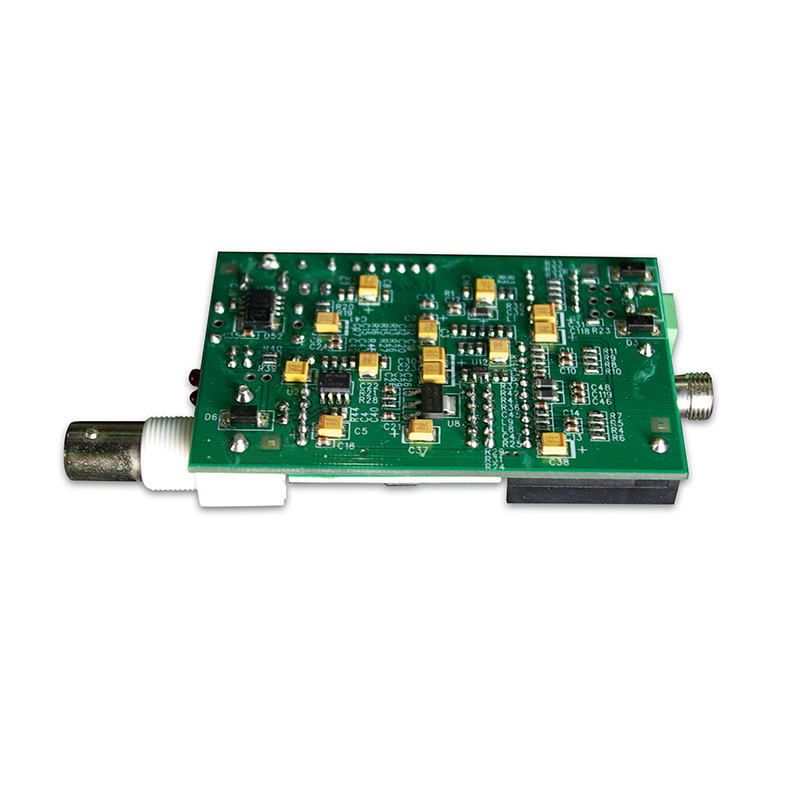

LED ovládač PCBA

Táto príručka obsahuje technické špecifikácie, výrobné normy a požiadavky špecifické pre aplikáciu, ktoré potrebujete vedieť.

Čo je PCBA ovládača LED?

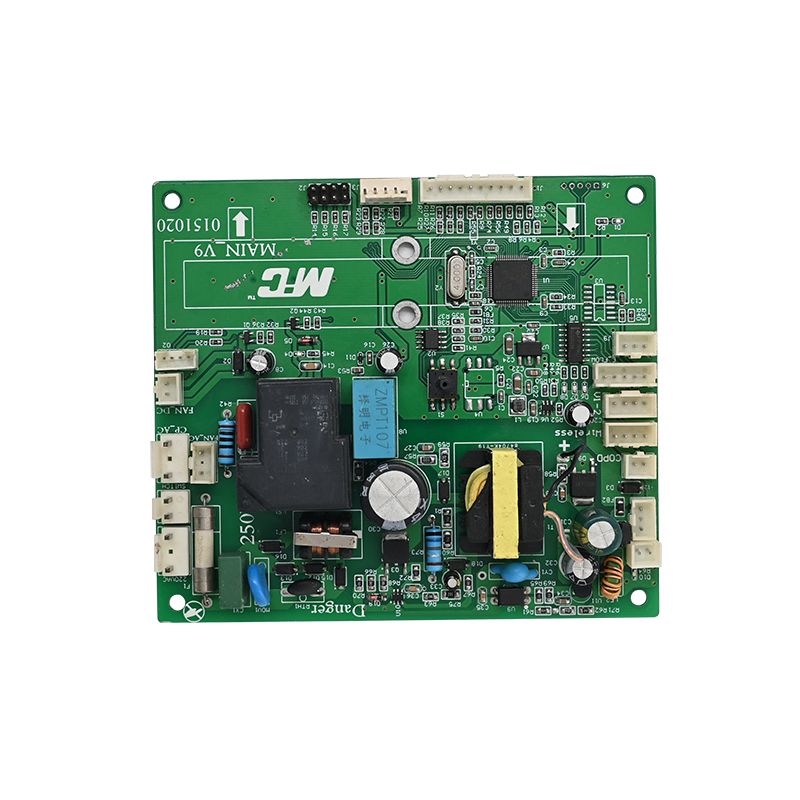

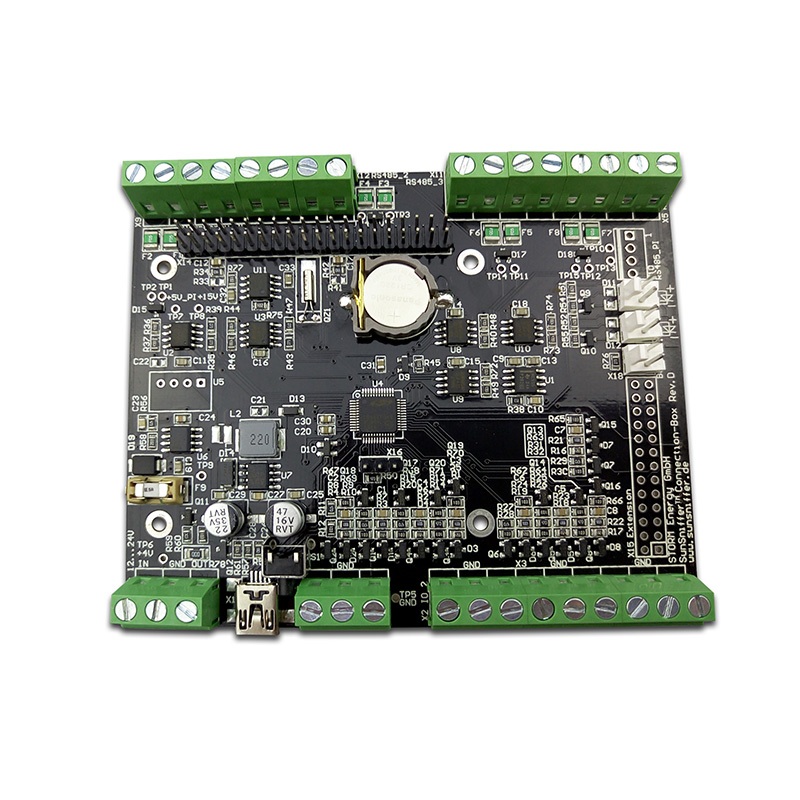

LED ovládač PCBA je kompletne zostavená doska, ktorá reguluje napájanie LED svetelného zdroja. Na rozdiel od štandardných dosiek plošných spojov tieto zostavy integrujú špecifické komponenty:

- IC ovládača:Regulátory konštantného prúdu alebo konštantného napätia (napr. ON Semiconductor, TI, Nexperia).

- Transformátory/induktory:Pre topológie konverzie energie ako Flyback alebo Boost.

- Chladiče a tepelné priechody:Na riadenie teploty spojenia kritických častí.

- Konektory:Pre ovládanie stmievania (0-10V, PWM) a AC/DC vstup.

Pretože LED diódy vyžadujú prísnu kontrolu prúdu, aby sa zabránilo tepelnému únikuPCBAdizajn musí uprednostňovať elektrickú izoláciu a odvod tepla.

Kľúčové technické parametre (Datasheet Insights)

Aby ste sa uistili, že vaša zostava spĺňa priemyselné normy, musíte si tieto parametre overiť u vášho výrobcu. Na základe súčasných štandardov IPC a komponentov sú tu uvedené kritické metriky.

Všeobecné špecifikácie

Elektrický a tepelný výkon

Poznámka k tvaru:Moderné kompaktné dizajny využívajú balíky DFN (2x2 mm), aby sa ušetrilo až 90 % miesta na doske v porovnaní so staršími balíkmi SOT223.

Dizajn a montáž: Top 4 technické zameranie

Na stretnutieEEATštandardov, spoliehame sa na overiteľné výrobné poznámky a skutočné technické údaje.

1. Stratégia tepelného manažmentu

Teplo je nepriateľom elektrolytických kondenzátorov a LED diód.

- Prostredníctvom umiestnenia:Použite polia tepelných priechodov pod IC podložkou na prenos tepla do medenej uzemňovacej roviny.

- Polievka medi:Hrúbka medi vonkajšej vrstvy by mala byťMinimálne 2 oz (0,0026 palca).pre silnoprúdové stopy.

- Kontrola:Deformácia a skrútenie PCBA nesmie presiahnuť0,0075 palca na palecaby sa zabezpečil kontakt chladiča.

2. Výber komponentov pre dlhovekosť

- Automobilové triedy:Pre vonkajšie osvetlenie vyberteAEC-Q101kvalifikovaných vodičov. Tieto diely podporujú bočne zmáčateľné boky (SWF), čo umožňuje automatizovanú optickú kontrolu (AOI) spájkovaných spojov --- požiadavka na výrobu s nulovými chybami.

- Kondenzátory:Použite kondenzátory s vysokým zvlneným prúdom dimenzované na minimálne 105 °C.

3. Spájkovateľnosť a kontrola

- Súlad s AOI:Bezolovnaté obaly (DFN/QFN) bez bočne zmáčateľných bokov vyžadujú nákladnú röntgenovú kontrolu. Technológia SWF umožňuje štandardné AOI, čím sa výrazne znižujú náklady na montáž.

- Registrácia spájkovacej masky:Nesprávna registrácia by sa mala udržiavať na maximálne ±0,004 palca, aby sa zabránilo expozícii medi.

4. Elektrická bezpečnosť (plíživá cesta a vzdialenosť)

- Pre AC-DC budiče (off-line) zaistite dostatočnú vzdialenosť medzi vysokonapäťovými vedeniami (sieť) a nízkonapäťovými sekundárnymi stranami.

- Hodnotenie horľavosti:Všetky materiály musia spĺňaťUL94V-0. Toto hodnotenie musí byť fyzicky označené na spájkovacej strane dosky.

Požiadavky špecifické pre aplikáciu

Rôzne sektory kladú na PCBA ovládača LED rôzne namáhanie.

- Automobilové svetlomety (ADB):Vyžaduje vysokoprúdové (8A+) ovládače sEMC zhoda (CISPR 25 Trieda 5). Veľkosť dosky je často obmedzená, čo si vyžaduje 4+ vrstvy.

- Priemyselné vysoké zálivy:Zameriava sa na prepäťovú ochranu a široký rozsah vstupného napätia (90-305V AC).

- Spotrebiteľ (LED žiarovky):Nákladovo citlivé, zvyčajne jednovrstvové hliníkové PCB s lineárnymi ovládačmi.

Často kladené otázky (FAQ)

Nižšie sú uvedené tri bežné technické otázky týkajúce saLED ovládač PCBAzískavanie zdrojov a ladenie.

Otázka 1: Prečo môj ovládač PCBA LED zlyhá po niekoľkých mesiacoch, aj keď sú komponenty úplne nové?

A:Hlavná príčina je takmer vždytepelným stresomalebozlé spájkovanie. Skontrolujte nasledovné:

1. Teplota spoja:Zmerali ste Tc (teplota puzdra) IC vodiča? Pravidlom je, že na každých 10 °C nárastu nad 85 °C sa životnosť kondenzátora zníži na polovicu.

2. Medené hladovanie:Mnoho porúch sa vyskytuje, pretože tepelná podložka integrovaného obvodu nie je správne spájkovaná. PomocouBočné zmáčateľné bokydizajn umožňuje overenie AOI, aby sa zabezpečilo úplné pripojenie tepelnej podložky.

3. Materiál Tg:Štandardná FR4 (Tg 130°C) sa môže časom zhoršiť, ak je ovládač horúci. Inovovať naTg 150 °C+alebo PCBA s hliníkovým jadrom.

Q2: Ako overím kvalitu prototypu PCBA ovládača LED pred hromadnou výrobou?

A:Nespoliehajte sa len na vizuálnu kontrolu. Potrebujete proces overenia v troch krokoch:

1. Elektrický test (lietajúca sonda):100% overenie sieťovej konektivity je povinné. Zabezpečte, aby medzi vysokonapäťovými a nízkonapäťovými sieťami nevznikali skraty.

2. Termálne zobrazovanie:Spustite ovládač pri plnom zaťažení po dobu 1 hodiny. Pomocou termokamery skontrolujte, či teplota puzdra IC zodpovedá špecifikáciám údajového listu.

3. Mikrorez spájkovaného spoja:V prípade balíkov DFN musíte narezať vzorový spoj, aby ste skontrolovali medzery. Dutiny by nemali presiahnuť 25 % celkovej plochy podložky.

Otázka 3: Čo robí povrchová úprava "ENIG" pre môj ovládač LED a stojí za to príplatok?

A:ENIG (Electroless Nickel Immersion Gold) je rozhodujúci pre vysoko spoľahlivé LED ovládače.

- Prečo na tom záleží:Štandardné HASL (Hot Air Solder Leveling) zanecháva nerovné povrchy. V prípade integrovaných obvodov LED ovládačov s malým rozstupom (ako QFN alebo DFN) je pre správne spájkovanie potrebná rovinnosť.

- Výhoda "zlato":Zlato chráni niklovú vrstvu pred oxidáciou. Ak nikel oxiduje, dostanete syndróm „čiernej podložky“, čo vedie k spájkovaným spojom, ktoré vyzerajú dobre, ale praskajú pri tepelnom cyklovaní (bežné pri vonkajšom osvetlení).

- Verdikt:Pre automobilové alebo vonkajšie použitie je ENIG neobchodovateľný. Pre jednorazové spotrebiteľské žiarovky postačuje OSP alebo HASL.

Zhrnutie

RobustnýLED ovládač PCBAje definovaný nielen zvoleným IC, ale ajhmotnosť medi, termálna cez stratégiuapovrchová úprava. Vždy požadujte zhodu s IPC-6012 triedy 2 alebo triedy 3 a uprednostnite bočne zmáčateľné boky pre kritické automobilové aplikácie, aby ste zaistili overenie AOI.

Dodržaním týchto parametrov --- overených našimi 20-ročnými testami v priemysle --- zabezpečíte životnosť ovládača, ktorá zodpovedá vášmu LED poľu, zvyčajne 50 000+ hodín výkonu L70.
