S 20-ročnými skúsenosťami vo výrobe spotrebnej elektroniky a PCB som skontroloval tisíce zostáv stropných svietidiel. Táto príručka sa zaoberá výberom materiálu, tepelným manažmentom, topológiou ovládačov a požiadavkami na zhodu špecifických pre návrh PCBA stropného svietidla.

Čo musí robiť stropné svietidlo PCBA

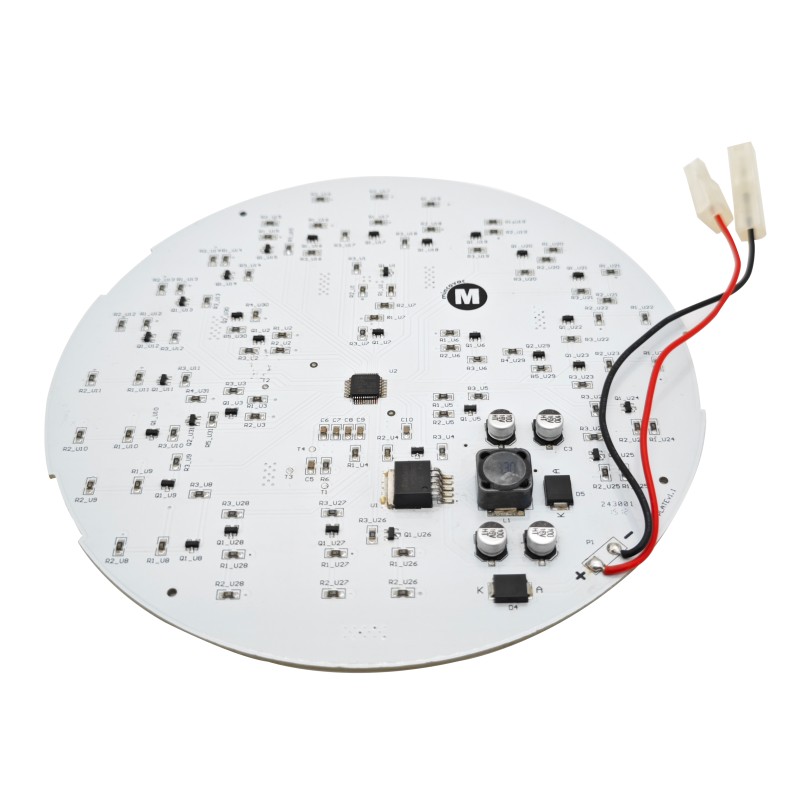

Stropné svietidlo PCBA (Printed Circuit Board Assembly) riadi a napája svetelný zdroj LED. Na rozdiel od holej PCB obsahuje PCBA všetky komponenty prispájkované na doske --- LED, ovládače, odpory, kondenzátory a konektory.

Primárne funkcie stropného svietidla PCBA:

- Konverzia AC-DC (ak je integrovaný ovládač):Konvertuje 110-277V AC na nízkonapäťové jednosmerné pre LED diódy

- Regulácia konštantného prúdu:Udržuje stabilný prúd LED napriek kolísaniu vstupného napätia

- Tepelný manažment:Odvádza teplo od spojov LED, aby sa zabránilo predčasnému zlyhaniu

- Ovládanie stmievania (voliteľné):Rozhrania s nástennými stmievačmi (0-10V, TRIAC alebo PWM)

Rozdiel od holej PCB:Holá doska plošných spojov má medené stopy a podložky, ale žiadne komponenty. PCBA je kompletne zostavená a pripravená na inštaláciu do svietidla.

Základné technické špecifikácie

Parametre vstupného výkonu

ParameterŠtandardný rozsahRozsah vysokého výkonu Vstupné napätie (AC)110-120V (US) alebo 220-240V (EU)90-277V (univerzálne)Vstupná frekvencia50/60 Hz50/60 Hz Faktor výkonu (PF)>0,70 (spotrebiteľský 90 komerčný)>0. (THD)<20%<15% (požiadavka DLC)Prepäťová ochrana1 kV (základná)2-4 kV (komerčná)

Požiadavky na účinník a THD podľa noriem Energy Star a DLC.

Špecifikácie LED výstupu

ParameterNízky výkonStredný výkonVysoký výkonCelkový lumenový výstup800-1500 lm (nahrádza 60W žiarovku)1500-3000 lm3000-5000 lm+Počet LED diód18-4848-100100-200+LED Prúd 50A1501m mA300-700 mAcelkový výkon 8-15W15-30W30-60W

Fyzické špecifikácie

ParameterFR4 StandardAluminium MCPCBBoard ShapeRound, square, or customRound, square, or customPriemer (typický kruh)100mm až 300mm100mm to 300mmMeď Hmotnosť1 oz (signál), 2 oz (výkon)1-2 oz Počet vrstiev2 vrstvy (najbežnejšie)1-2 vrstvy W03-109rmal. W/m·K

Výber materiálu PCB: FR4 vs. hliník MCPCB

Voľba medzi FR4 a hliníkovým MCPCB (Metal Core PCB) je najdôležitejším rozhodnutím v dizajne PCBA stropného svietidla.

Porovnávacia tabuľka

CharakteristikaFR4 PCBAAlumínium MCPCBTtepelná vodivosťNízka (0,3-0,5 W/m·K)Dobrá až vynikajúca (1-9 W/m·K)HmotnosťSvetláStrednáCena (nízka hlasitosť)NižšiaStredná (o 30-50% vyššia ako FR4)Životnosť LED pri 150mA30,000-40 hodín, 000-40 hodín, 000-40 hodín (<12W), vymeniteľná žiarovka Stredne až vysoko výkonné stropné svietidlá

Rozhodovacia matica

Stropné svietidlo Výkon Odporúčaný materiál PCBA Dôvod 5W-12W (malá zapustená montáž)FR4 (2-vrstvový)Nižšia cena, prijateľné teplo12W-25W (štandardný strop)Hliník MCPCB (1-2 W/m·K)Kritický tepelný manažment25W-50W (veľké panely)Vysokovýkonný hliník 5mm W+K+K 5 (komerčné)Prémiové hliníkové (5-9 W/m·K) alebo medené jadro Povinné pre spoľahlivosť

Základné pravidlo:Pre stropné svietidlá nad 15W použite hliníkový MCPCB. FR4 spôsobí predčasné zlyhanie LED v dôsledku nahromadenia tepla.

Topológia ovládača pre PCBA stropného osvetlenia

PCBA stropného osvetlenia používajú dve hlavné architektúry ovládačov: integrované (komponenty na rovnakej doske) alebo vzdialené (samostatná doska ovládača).

Integrovaný verzus vzdialený ovládač

AspectIntegrated Driver (COB alebo lineárny)Vzdialený ovládač (samostatná doska)Umiestnenie ovládačaNa rovnakom PCBA ako LED diódySamostatná doska, pripojená pomocou káblov Typický výkon 5W-25W15W-100W+Účinnosť80-88%85-93%Výkon blikaniaMôže byť slabý s jednoduchými lineárnymi ovládačmiACTRIDMIVynikajúci so správnou kompatibilitou. (0-10V, TRIAC, DALI)Nižšie ceny (jedna doska)Vyššie (dve dosky)Najlepšie pre svietidlá bez stmievania, ktoré sú citlivé na náklady, Komerčné, stmievateľné, s vysokým výkonom

Konštantný prúd vs. konštantné napätie

Typ ovládačaNajlepší pre výhody Nevýhody Konštantný prúd (CC) Reťazce LED s priamym pohonomJednoduchšie, menej komponentov Počet LED musí zodpovedať napätiu ovládača Konštantné napätie (CV) Modulárne svietidlá s viacerými doskami Štandardné 12 V/24 V, jednoduché rozšírenie Vyžaduje samostatné odpory obmedzujúce prúd

Odporúčanie pre stropné svietidlo PCBA:Pre integrované návrhy použite topológiu ovládača s konštantným prúdom. Poskytuje stabilný prúd LED bez ďalších odporov.

Tepelný manažment pre PCBA stropného osvetlenia

Teplo je hlavným nepriateľom životnosti LED. S každým znížením teploty LED spojov o 10 °C sa životnosť zdvojnásobí.

Návrh tepelnej cesty

Tepelná dráha pre PCBA stropného svietidla je nasledovná:

LED spoj → LED tepelná podložka → PCBA meď → dielektrická vrstva (MCPCB) → hliníková základňa → puzdro svietidla → vzduch v miestnosti

Najslabší odkaz:Dielektrická vrstva (izolácia medzi medeným obvodom a hliníkovou základňou). Štandardné dielektrikum má vodivosť 1-3 W/m·K. Prémiové dielektrikum dosahuje 5-9 W/m·K.

Pravidlá dizajnu LED podložiek

Konštrukčný prvokPožiadavka Tepelné priechody pod LED9-12 priechodov (priemer 0,3 mm) na vysokovýkonnú LEDViadiu náplň Naplnené a zakryté (umožňuje spájkovanie navrchu)Veľkosť medenej podložky Minimálne 2x Veľkosť tepelnej podložky LED Pokrytie spájkou 80-90 % plochy tepelnej podložky (röntgenová kontrola)Tolerancia priečinkovMaximálne 25 % plochy

Tepelné overenie

Výrobný test:Po montáži spustite stropné svietidlo na 1 hodinu na plný výkon. Zmerajte teplotu na LED podložkách pomocou infračervenej kamery.

Teplota (podložka LED) Stupeň Očakávaná životnosť<50°CEvynikajúca70 000+ hodín50-60°CDobrá50 000-70 000 hodín60-70°CAPrijateľná 30 000-50 000 hodín>70°Criziko zlyhania <20 000 hodín

Pravidlá rozloženia PCB pre PCBA stropného osvetlenia

Pravidlo 1: Symetrické umiestnenie LED

Umiestnite LED diódy rovnomerne cez PCBA, aby ste predišli horúcim bodom a zabezpečili rovnomerné rozloženie svetla. Pre okrúhle stropné svietidlá:

- LED diódy usporiadajte do sústredných kruhov

- Rovnaký rozstup medzi susednými LED diódami

- Udržujte konzistentnú vzdialenosť od okraja dosky

Pravidlo 2: Krátke stopy vysokého prúdu

Trasy vysokého prúdu (napájanie LED a uzemnenie) by mali byť čo najkratšie a najširšie. Vypočítajte požadovanú šírku:

Pre 2 unce medi, zvýšenie teploty o 20 °C:

- Šírka (mils) = prúd (ampéry) × 35

Príklad: 300 mA (0,3 A) priebeh → 0,3 × 35 = minimálne 10,5 mil (0,27 mm)

Pridajte 50% bezpečnostnú rezervu:Použite 16 mils (0,4 mm) pre stopy 300 mA.

Pravidlo 3: Oddelené AC a DC sekcie

Ak PCBA obsahuje integrovaný AC-DC menič:

- Ponechajte AC vstup (vysoké napätie) na jednom okraji dosky

- Udržujte 3 mm povrchovú vzdialenosť medzi striedavým a nízkonapäťovým jednosmerným prúdom

- Ak je málo miesta, použite fyzický slot alebo priekopu v DPS

Pravidlo 4: Copper Pour for Ground

Použite pevnú medenú vrstvu na vrchnú vrstvu (pre MCPCB, obvodovú vrstvu) pre návraty LED. To znižuje pokles napätia a zlepšuje šírenie tepla.

Pravidlo 5: Daisy-Chain Power Distribution

Pri dlhších stropných svietidlách (lineárne alebo obdĺžnikové) nasmerujte napájacie trasy ako centrálnu zbernicu namiesto napájania LED z konca predchádzajúceho reťazca.

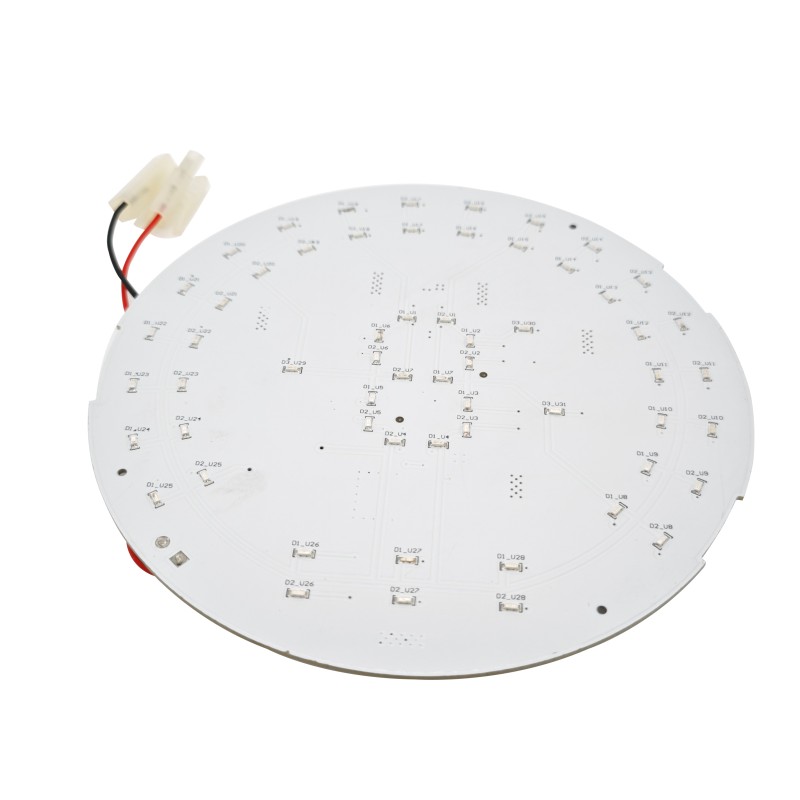

Príklad rozloženia PCBA stropného svetla (okrúhle)

Typické okrúhle stropné svietidlo PCBA (priemer 150 mm, 36 LED diód) má tento zväzok vrstiev:

VrstvaFunkciaMeď HmotnosťHorná (obvodová vrstva)Podložky LED, stopy, komponenty ovládača2 ozDielektrická vrstvaElektrická izolácia75-100 µmHliníková základňa Rozloženie tepla a mechanická podpora Hrúbka 1,6 mmSpodná časť (voliteľné)Len sekundárne komponenty alebo spájkovacia maskaN/A

Úvahy o blikaní a stmievaní

Príčiny blikania

Blikanie LED nastane, keď má výstupný prúd budiča výrazné zvlnenie. Bežné príčiny:

- Nedostatočná výstupná kapacitav ovládači

- Slabá kompatibilita stmievača TRIAC(stmievače prednej hrany s kapacitnou záťažou)

- Nízkofrekvenčné PWM stmievanie(<1 kHz)

Metriky blikania

MetricDobréPrijateľné Slabé Percento blikania (100 Hz)<10%10-30%>30%Index blikania<0,10,1-0,3>0,3Frekvencia blikania>1 kHz100-1000 Hz<100 Hz

Techniky redukcie blikania

TechniqueEffectCost ImpactAdd hromadný výstupný kondenzátor (100-470µF)Znižuje zvlnenie 100-120 HzNízke (0,10-0,30 USD)Zvýšenie frekvencie stmievania PWM na >4 kHzEliminuje viditeľné blikanieŽiadne (zmena firmvéru)Použite reguláciu vysokého PF-boostného spätného chodu alebo spätného chodu Bebuck. (0,50 – 1,00 USD)

Súlad a certifikácia

Požadované certifikácie podľa trhu

Požiadavka na trhovú certifikáciuUSAUL 1598 alebo UL 8750Bezpečnosť pre LED svietidlá KanadaCSA C22.2 č. 250.0Bezpečnosť pre svietidláEUCE (zahŕňa LVD, EMC, RoHS)Bezpečnosť, emisie, nebezpečné látkyGlobalIEC 62031Všeobecné osvetlenie alebo moduly DEnergLED pre hviezdne osvetlenie spôsobilosť, úžitkové požiadavky

Spoločné testy zhody

TestStandard KritériáDielektrická pevnosť (hipot)UL 87501500V AC po dobu 1 minúty, bez poruchy Kontinuita uzemneniaUL 8750<0,1Ω medzi uzemňovacou svorkou a exponovaným kovomEMI (vodené a vyžarované)FCC časť 15 (US) alebo EN 55015 (EU)Pod špecifikovanými limitmi <290% Faktor energie a TTHDE00 % komerčné

Časté otázky týkajúce sa PCBA stropného osvetlenia

Q1: Môžem použiť rovnaké stropné svietidlo PCBA pre 120V aj 277V komerčné aplikácie?

A:Nie, nie bez univerzálneho vstupného ovládača. Tu je technický rozpis:

PCBA navrhnutá špeciálne pre 120 V AC používa komponenty dimenzované na približne 200 V DC zbernicové napätie (po usmernení). Pri 277 V AC je usmernená jednosmerná zbernica približne 390 V DC. To presahuje menovité napätie štandardných 120V kondenzátorov, MOSFETov a diód.

Požiadavky na zníženie napätia komponentov:

Komponentné 120V Menovité 277V Požadované Menovité hodnotenieVstupný kondenzátor 200V400-450VMOSFET250-300V500-600VRusmerňovacie diódy200V400VPozemná vzdialenosť1,5mm3,0mm

Ak potrebujete jednu PCBA pre obe napätia:

- Uveďte auniverzálny vstupný ovládačmenovité napätie 90-277V AC

- Používajte komponenty dimenzované na minimálne 400 V DC zbernicu

- Navrhnite doskový spoj pre 3 mm medzi AC vedeniami a nízkonapäťovými sekciami

- Očakávajte o 10-20% vyššie náklady na komponenty

Alternatíva:Vytvorte dva varianty PCBA --- jeden pre 120 V (nižšie náklady) a jeden pre 277 V (vyššie menovité napätie). To je bežné pri výrobe komerčného osvetlenia.

Otázka 2: Ako zabezpečím, aby moje stropné svietidlo PCBA správne fungovalo s nástenným stmievačom TRIAC?

A:Kompatibilita so stmievačmi TRIAC je bežnou výzvou pre dizajnérov PCBA stropných svietidiel. Tu je inžiniersky prístup:

problém:Stmievače TRIAC boli navrhnuté pre žiarovky (odporová záťaž). LED diódy predstavujú reaktívnu záťaž, ktorá môže spôsobiť vynechanie TRIACu, čo vedie k blikaniu, blikaniu alebo zlyhaniu stlmenia pod 30 %.

Riešenie 1 - Bleeder rezistor (pasívny):
Pridajte odvzdušňovací odpor (10 – 50 kΩ, 1 – 2 W) cez vstup striedavého prúdu. To odoberá dostatok prúdu (5-15 mA), aby sa TRIAC udržal správne vo vedení počas každého polcyklu.

výsledok:Zlepšuje stmievanie nízkej úrovne (zvyčajne minimálne 10-15%). Pridáva 1-2W straty v pohotovostnom režime.

Riešenie 2 – Aktívny odvzdušňovací okruh (uprednostňuje sa):
Aktívny odvzdušňovač (riadený IC) odoberá prúd iba vtedy, keď by TRIAC inak zlyhal. Strata účinnosti je takmer nulová.

Riešenie 3 - Zadajte IC ovládača stmievania TRIAC:
Mnoho komerčných integrovaných obvodov LED ovládačov obsahuje vstavanú detekciu stmievania TRIAC a ovládanie krvácania. Príklady:

- TI LM3447(TRIAC stmievateľný LED ovládač)

- MPS MP4030(regulátor primárnej strany stmievania TRIAC)

Požiadavka na testovanie:Overte kompatibilitu stmievania s najmenej 5 rôznymi modelmi stmievačov TRIAC (Lutron, Leviton, Legrand). Stmievače sa výrazne líšia v požiadavkách na prídržný prúd.

Znak zlyhania poľa:Ak stropné svetlo bliká alebo bliká, keď je stlmené pod 50 %, odvzdušňovací obvod je nedostatočný.

Q3: Aké sú najčastejšie problémy s kvalitou pri výrobe stropných svietidiel PCBA?

A:Na základe tisícok výrobných kontrol predstavuje týchto päť chýb viac ako 80 % problémov s kvalitou PCBA stropných svietidiel.

ChybaFrekvenciaKreeňová príčinaMetóda detekcieNáklady prepracovaniaNáhrobné kamene LED1-5%Nerovnomerný objem spájkovacej pasty na podložkách LEDAOIVysoký (poškodené diódy LED)Pravidlá po spájkovaní pod diódami LEDBežné Zachytené plyny z toku počas pretavenia röntgenovou kontrolouŽiadne (umiestnenie pórov <25%)Obrátená polarita LED diódy FAOI Chyba 0,5-2% (farba/značenie)Veľmi vysoká (odpadová doska) Studené spájkované spoje na ovládači IC1-3%Nedostatočná teplota pretaveniaAOI alebo manuálna kontrolaStredná (možné prepracovanie)Nedostatočná tepelná pasta (MCPCB)5-10%Nekonzistentná aplikácia Test ťahom alebo tepelné zobrazenieNízka (pridajte pastu)

Stratégie prevencie:

LED náhrobné kamene:

- Použite otvory šablóny, ktoré sú o niečo väčšie ako LED podložky (pomer 1:1,1)

- Uistite sa, že profil pretavenia má čas 60-90 sekúnd nad liquidus (TAL)

LED diódy s obrátenou polaritou:

- Používajte LED diódy s jasným označením polarity (anóda/katóda)

- Implementujte automatizovanú optickú kontrolu (AOI) s kontrolou polarity

- Spustite test 100% polarity na lietajúcej sonde alebo podložke klincov

Spájkované spoje za studena:

- Overte maximálnu teplotu pretavenia (245-260 °C pre bezolovnatý SAC305)

- Monitorujte profil rúry denne pomocou profilovača (nie len raz za dávku)

Nedostatočná tepelná pasta (MCPCB na chladič):

- Pre tepelnú pastu použite šablónu alebo sieťotlač (nie manuálna aplikácia)

- Cieľová hrúbka pasty 0,3-0,5 mm

- Po montáži skontrolujte pokrytie (tepelná pasta by mala mierne vytlačiť okraje)

Kontrolný zoznam kontroly kvality pre kontrolu PCBA prichádzajúcich stropných svietidiel:

Kontrolná položka Metóda Kritériá prijatiaPolarita LED Vizuálna alebo AOI 100 % správna Spájkované spoje (výkonové komponenty) AOIN Žiadne premostenie, žiadne nedostatočné spájkovanie Röntgenové lúče LED (vzorka 5-10 %) <25 % na podložku Tepelná pasta Vizuálne (vytlačenie okraja) Viditeľné na všetkých testovacích bodoch FEE lôžko-of-nailsOpen/short, LED forward voltage check

Kontrolný zoznam výroby PCBA stropných svietidiel

Výrobný krokPožiadavkaOverenie Vstupná kontrola DPS Žiadna deformácia, správna hrúbka, viditeľná ENIG povrchová úprava Vizuálne meranie a meranie meradla Tlač spájkovacej pasty Hrúbka šablóny 0,1-0,12 mm, zarovnanie otvoru ±0,05 mmSPI (kontrola spájkovacej pasty)Umiestnenie LED diódy vyberanie a umiestňovanie ±0,05 mm Presnosť spájkovania TReflow 2C AOI po umiestnení 5,5 mm TReflow 2C AOI 60-90 sekúnd Údaje profilu na dávku Aplikácia tepelnej pasty Hrúbka 0,3-0,5 mm, plné pokrytie Kontrola hmotnosti + vizuálna montáž chladiča Rovnomerný tlak, žiadna medzera Špecifikácia krútiaceho momentu skrutiekElektrický testOtvorený/krátky, polarita LED, meranie prúduAutomatické testovacie zariadenie

Zhrnutie: Kontrolný zoznam PCBA stropného osvetlenia dobrej kvality

Kvalitné stropné svietidlo PCBA vyvažuje náklady, tepelný výkon a súlad. Pre štandardné bytové svietidlá (15-25W), hliníkové MCPCB s 2 oz medi, konštantný prúdový budič a LED podložky pod 60 °C trvalo dosahujú životnosť viac ako 50 000 hodín. Pre komerčné stmievateľné svietidlá pridajte integrované obvody ovládača a odvzdušňovacie obvody kompatibilné s TRIAC. Najbežnejším výrobným chybám - LED náhrobkom, obrátenej polarite a studeným spojom - sa dá predísť pomocou kontroly AOI a kontrolovaných profilov pretavenia.

Dizajnový prvok	Požiadavka
Materiál PCB	Hliníkový MCPCB pre >15W; FR4 prijateľné pre <12W
Hmotnosť medi	2 oz pre výkonové stopy; 1 oz pre signál
Tepelný manažment	9+ tepelných priechodov na LED; Teplota LED podložky <60°C pri plnom zaťažení
Topológia ovládača	Konštantný prúd (integrovaný alebo vzdialený)
Ovládanie blikania	Výstupná kapacita 100-470µF; PWM stmievanie >4 kHz, ak sa používa
Kompatibilita stmievania	Odvzdušňovací okruh pre TRIAC; špecializovaný stmievací IC pre najlepšie výsledky
Menovité napätie	Komponenty dimenzované na maximálne vstupné napätie (120V alebo 277V alebo univerzálne)
Certifikácie	UL alebo CE na základe cieľového trhu; Energy Star pre komerčné účely
Výrobná kontrola	AOI (polarita LED, spájkované spoje), RTG (dutiny), elektrický test
