Rybársky sonarový systém (vyhľadávač rýb) je základnou elektronickou súčasťou v morských detekčných zariadeniach, ktoré sa široko používajú pri rekreačnom rybolove, komerčnom rybolove a prieskume pod vodou. Ako profesionálny poskytovateľ služieb v oblasti výroby PCBA ponúkame komplexné riešenia od návrhu až po montáž hotového výrobku, čím zaisťujeme spoľahlivú prevádzku v drsných morských prostrediach charakterizovaných slanou hmlou, vysokou vlhkosťou a extrémnymi teplotnými výkyvmi.
Sonarový systém pozostáva z dvoch elektronických zostáv, z ktorých každá má zreteľne odlišné požiadavky na PCBA:
Spracovanie sonarového signálu – prevod spätných oziev na digitálny obraz
Integrácia GPS navigácie – kombinácia údajov o polohe s údajmi zo sonaru
Riadenie displeja – ovládanie výstupu LCD alebo dotykovej obrazovky
Interakcia používateľského rozhrania – tlačidlo čítania alebo dotykové vstupy
Príjem ozveny – zosilnenie a úprava slabých spätných signálov (rozsah mikrovoltov)
Prepínanie vysielania/prijímania – rýchle prepínanie medzi režimami vysielania a prijímania
Impedančné prispôsobenie – prispôsobenie charakteristiky kábla a prevodníka
Moderný výrobný trend: Špičkové rybárske prevodníky teraz využívajú technológiu SMT, pričom stroje na vyberanie a umiestňovanie montujú piezoelektrické prvky priamo na PCBA, čím nahrádzajú manuálne polohovanie keramických kryštálov pre lepšiu presnosť a nižšie náklady.
| Parameter | Plytká voda (0-200 stôp) | Hlboká voda (200 – 1000 stôp a viac) |
|---|---|---|
| Typická frekvencia | 200 kHz | 50 kHz alebo 38 kHz |
| Vlnová dĺžka/Rozlíšenie | Kratšie = vyššie detaily | Dlhšie = väčšia hĺbka prieniku |
| Prenášať výkon | 1 kW | 4 kW (komerčná trieda) |
| Prenosové napätie | ±40V až ±60V | ±80V až ±100V |
Jedna frekvencia, jeden lúč: 38 kHz, 50 kHz, 200 kHz @ 1 kW
Duálna frekvencia, jeden lúč: 38/200 kHz alebo 50/200 kHz (bežné pre rybolov)
Vysoký výkon: 4 kW hlbokovodná komerčná konfigurácia
| Parameter | Displej/procesor | Zostava prevodníka |
|---|---|---|
| Materiál dosky | FR4 (štandard) | High-Tg FR4 alebo flexibilné PCB |
| Počet vrstiev | 4-8 vrstiev | 2-4 vrstvy |
| Hmotnosť medi | 1-2 oz (signál), 2 oz (výkon) | 2 oz minimálne (pulzy vysokého prúdu) |
| Povrchová úprava | ENIG alebo OSP | ENIG (odolnosť proti korózii) |
| Prevádzková teplota | -20 °C až +70 °C | -40 °C až +85 °C |
| Konformný náter | Odporúčané | Povinné (morské prostredie) |
Frekvencie sonaru sa pohybujú od 50 kHz do viac ako 900 kHz. Rozloženie PCBA priamo ovplyvňuje rozsah detekcie a presnosť:
Impedanciou riadené stopy: 50Ω alebo 75Ω typické pre káble snímačov
Zhodné dĺžky stôp: V prípade prevodníkov s fázovým poľom musia mať všetky trasy prvkov rovnakú elektrickú dĺžku
Ochranné krúžky: Obklopte citlivé analógové vstupy s uzemnenými stopami na potlačenie šumu
Oddelené analógové/digitálne uzemnenia: Pripojte do jedného hviezdicového bodu v blízkosti napájacieho vstupu
Morské prostredie vystavuje PCBA slanej vode, kondenzácii a priamemu ponoreniu. Konformný náter je nemenný:
| Typ povlaku | Najlepšie pre | Pros | Nevýhody |
|---|---|---|---|
| Akryl (AR) | Všeobecné námorné použitie | Ľahko sa nanáša, prepracovateľný | Stredná chemická odolnosť |
| Silikón (SR) | Extrémne výkyvy teplôt | Flexibilný, široký rozsah teplôt (-55°C až +200°C) | Ťažko odstrániť |
| uretán (UR) | Predĺžené ponorenie do slanej vody | Vynikajúca odolnosť voči chemikáliám/soli | Ťažko prepracovať |
Ciele hodnotenia IP:
Zobrazovacia jednotka: minimálne IP65 (odolné voči prachu, vode)
Zostava prevodníka: Minimálne IP68 (odolné voči ponoreniu do hĺbky 1 m+)
Sonarový prevodník nemôže vysielať a prijímať súčasne. PCBA musí obsahovať T/R prepínač, ktorý chráni citlivý nízkošumový zosilňovač (LNA) pred vysokonapäťovým vysielacím impulzom:
Trojvrstvová ochrana: Chopper obvod + upínanie napätia + sériový odpor
Čas odozvy: <10μs (hĺbka 1 stopa v plytkej vode = 2μs spiatočný let)
Hodnotenie ochrany prijímača: Prežite špičky ±100V na vstupe ±5V
Zvyšuje signál logickej úrovne MCU (5 V) na napätie potrebné na riadenie prevodníka:
| Etapa | Vstup | Výstup | Získať |
|---|---|---|---|
| Oscilátor | Spúšťací impulz MCU | 200 kHz, impulz 500 μs pri 5V | N/A |
| Ovládač MOSFET | 5V logika | 12V pohon brány | ~2x |
| Výkonové MOSFETy | spínanie 12V | ±40V až ±60V sínusoida (H-most) | ~8x |
Spätné ozveny sú extrémne slabé (milivolty alebo mikrovolty). Reťazec prijímača vyžaduje vysoký zisk s nízkym šumom:
| Etapa | Funkcia | Typický zisk |
|---|---|---|
| Chopper (ochrana T/R) | Počas prenosu sa odpojí | N/A (prechod) |
| Nízkošumový zosilňovač (LNA) | Prvý stupeň zosilnenia (najnižšia hlučnosť) | 20-40 dB |
| Pásmový filter | Odstraňuje šum mimo pásma (200 kHz ± 10 kHz) | -3 dB pri prerušení |
| Sekundárny zosilňovač | Privádza signál do rozsahu ADC | 20-40 dB |
| Špičkový detektor | Konvertuje RF obálku na jednosmerný pre rozsah | N/A |
Generuje viacero čistých napäťových koľajníc z jediného vstupu 12V námornej batérie:
| Železnica | Aktuálne | Tolerancia zvlnenia | Používa sa pre |
|---|---|---|---|
| 5V | 500 mA-2A | <50 mV | MCU, logika, displej |
| 3,3 V | 100 mA - 500 mA | <30 mV | DSP, ADC, presný analóg |
| ±12V až ±15V | 100 mA - 500 mA | <100 mV | Operačné zosilňovače, LNA |
| ±40V až ±100V | 1A-5A (impulzné) | N/A | Výkonový zosilňovač (len prenos) |
Odporúčanie: Pre digitálne a analógové koľajnice použite samostatné spínacie regulátory. Použite LDO po prepnutí konvertorov pre čo najčistejšie napájanie reťaze prijímača.
| Pravidlo | Kľúčové body |
|---|---|
| Samostatné úseky VN a NN | Výkonový zosilňovač umiestnite na jeden okraj, prijímacie obvody na opačný okraj; minimálna povrchová vzdialenosť 3 mm medzi ±100V a 5V stopami |
| Analógové vstupy citlivé na ochranu | Surround LNA vstupná stopa s uzemneným medeným nalievaním; pridať uzemnené priechody každých 5 mm; aby vstupná stopa bola čo najkratšia |
| Spojte pozemné roviny pomocou spojok | 0,3 mm priechody s rozstupom 5 mm spájajúce hornú a spodnú uzemňovaciu rovinu; znižuje impedanciu zeme a zabraňuje odrazu zeme |
| Objemová kapacita blízko výkonového amp | Umiestnite 1000μF až 4700μF low-ESR kondenzátor na vstup napájania zosilňovača; zabraňuje kolapsu napätia počas prenosu |
| Tepelný manažment pre výkonový stupeň | Použite 2-3 oz medi pre výkonové stopy; pridajte minimálne 9 tepelných priechodov na podložku MOSFET |
| Typ komponentu | Odporúčané | Vyhnite sa | Dôvod |
|---|---|---|---|
| Základňa PCB | High-Tg FR4 (Tg≥170°C) alebo PTFE | Štandardná FR4 (Tg 130 °C) | Vysoký výkon a výkyvy morskej teploty |
| Povrchová úprava | ENIG (zlato) | HASL | Odolnosť proti korózii |
| Spájkovacia maska | LPI s UV fluorescenčným značkovačom | Štandardná matná | Kontrola pokrytia náterom |
| Konformný náter | Akryl alebo silikón | žiadne | Ochrana pred slanou vodou |
| Konektory | Utesnené (IP67+) | Neutesnené hlavičky | Vniknutie vlhkosti |
| Testovacia položka | Metóda | Kritériá úspešnosti/neúspešnosti |
|---|---|---|
| In-Circuit Test (ICT) | Automatizovaný držiak sondy | Všetky komponenty sú prítomné, správne hodnoty |
| Test spínania T/R | Použite vysielací impulz, zmerajte výstup LNA | Výstup LNA <100 mV počas prenosu |
| Podlaha hluku prijímača | Ukončite vstup 50Ω, zmerajte hodnotu ADC | Šum <3 LSB (10-bitový typický) |
| Presnosť rozsahu | Testovací tank so známym cieľom vo výške 10 stôp | Chyba rozsahu <3 % |
| Odolnosť proti vlhkosti | 85 % RH počas 48 hodín, napájaný | Bez korózie, bez degradácie signálu |
| Test | Štandardné | Trvanie/Cykly |
|---|---|---|
| Termálna cyklistika | -20 °C až +60 °C | 50 cyklov |
| Vibrácie | Vibračný profil lodného motora | 2 hodiny na os |
| Soľný sprej | 5 % NaCI, 35 °C | 48 hodín |
| Vlhkosť | 95 % RH, 40 °C | 48 hodín |
Q1: Pevná FR4 alebo flexibilná doska plošných spojov pre zostavu prevodníka?
Obe sú životaschopné; výber ovplyvňuje výkon a spoľahlivosť:
Rigid FR4: Najlepšie pre jednoduché jednoprvkové prevodníky, nízkofrekvenčné (50-83 kHz) konštrukcie. Nižšie náklady, jednoduchšia výroba, ale nemôže sa prispôsobiť zakriveným tvarom trupu.
Flexibilná doska plošných spojov: Najlepšie pre fázované polia, vysokofrekvenčné (200 kHz+), dizajny zakrivených krytov. Prispôsobuje sa zložitým tvarom, znižuje veľkosť krytu, ale má vyššie náklady.
Priemyselný trend: Prémiové vyhľadávače rýb teraz používajú flexibilné PCBA s piezoelektrickými prvkami SMT, čo umožňuje presné umiestnenie desiatok malých prvkov prevodníka v zakrivených alebo lineárnych poliach na tvarovanie lúča sonaru.
Q2: Ako chrániť predzosilňovač prijímača pred vysokonapäťovým vysielacím impulzom?
Použite trojvrstvovú schému ochrany:
Chopper obvod: MOSFETy alebo PIN diódy za sebou v sérii so vstupom prijímača – počas vysielania sa vypne
Upínanie napätia: Schottkyho alebo Zenerove diódy späté k sebe upínajú na ±5V alebo ±10V
Sériový odpor: 100Ω až 1kΩ odpor medzi T/R spínačom a vstupom LNA obmedzuje prúd počas poruchových stavov
Otázka 3: Čo spôsobuje prerušované signály sonaru alebo duchovné ozveny?
Často vysledovateľné k chybám návrhu alebo montáže PCBA:
Prasknuté spájkované spoje na SMT prvkoch → Použite flexibilné DPS, pridajte epoxidový podsyp
Nedostatočné oddelenie na napájacích koľajniciach → Pridajte 1000μF hromadný kondenzátor, samostatné oddelenie 100μF+100nF pre koľajnicu LNA
Slabé vyladenie pásmového filtra → Použite komponenty s toleranciou 1 %, overte pomocou sieťového analyzátora
Naše schopnosti sme vybudovali špeciálne na riešenie jedinečných výziev výroby námornej elektroniky:
Korózia soľného spreja a prenikanie vlhkosti sú hlavnými výzvami v morskom prostredí. Ponúkame možnosti akrylového, silikónového a uretánového konformného náteru so selektívnym nástrekom (presné zamedzenie oblasti konektorov) a UV fluorescenčným indikátorom pre jednoduchú kontrolu – spĺňa požiadavky na krytie IP68 pre zostavy prevodníkov.
Špičkové rybárske prevodníky čoraz viac využívajú flexibilné riešenia s piezoelektrickými prvkami PCB + SMT. Podporujeme výrobu flexibilných dosiek plošných spojov (polyimid/PET) a pevných flexibilných dosiek – umožňuje presné umiestnenie poľa, kompatibilitu so zakriveným krytom a zmenšuje celkovú veľkosť.

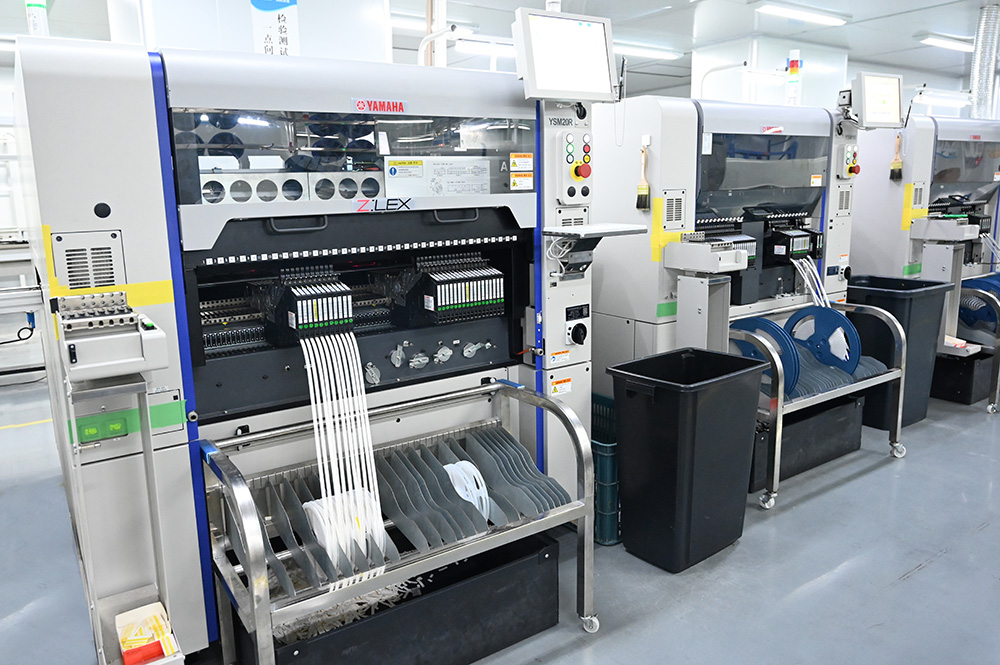

Od výroby PCB → získavanie komponentov → montáž SMT/DIP → programovanie → funkčné testovanie → konformný náter → montáž káblového zväzku → montáž hotového produktu, všetky procesy sú dokončené interne, čím sa minimalizujú náklady na koordináciu viacerých dodávateľov a riziká kvality.
Vybavení 2 testovacími miestnosťami pre starnutie, 2 testovacími komorami s vysokou/nízkou teplotou a širokou škálou profesionálnych testovacích prístrojov môžeme vykonávať:
In-Circuit Test (ICT)
Test tepelného cyklovania (-40 °C až +85 °C)
Test soľným postrekom
Test teplotným šokom
Funkčné testovanie (vrátane overenia T/R prepínania, testovania hladiny hluku)
Ročná výrobná kapacita PCBA presahuje 1,5 milióna kusov, pričom podporuje maloobjemové pilotné prevádzky bez MOQ – bezproblémový prechod od overovania prototypov k hromadnej výrobe.
Založené: 2011
Rozloha závodu: 3000+ m2
Inžinieri výskumu a vývoja: 20
Výrobné linky SMT: 6
Montážne linky DIP: 4
Montážne linky hotových výrobkov: 2
Systém kvality: Certifikát ISO 9001:2015, kompatibilný s IPC-610E
Exportné trhy: Severná Amerika, Južná Amerika, Európa, Ázia, Oceánia
