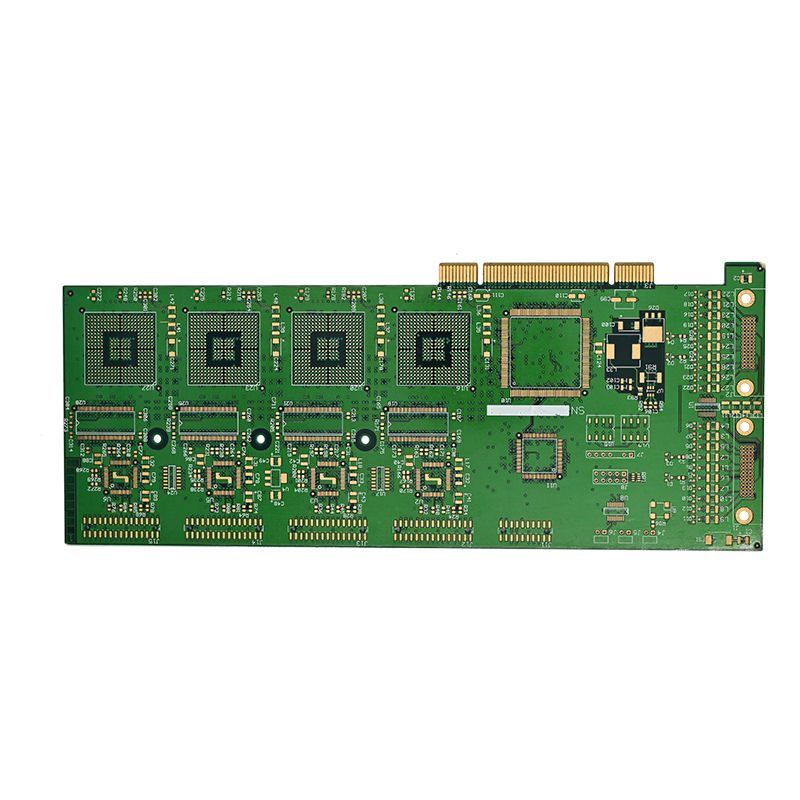

Spájkovací robot PCBA

Základné technické vlastnosti

1. Pokročilé ovládanie pohybu

Integrácia inverznej kinematiky: Využíva metódy parametrov DH na bezproblémové mapovanie medzi premennými spoja a polohami koncového efektora.

Hladké plánovanie trajektórie: Pokročilé interpolačné algoritmy optimalizujú rýchlostné krivky, zaisťujú hladké prechody vo vlnitých alebo segmentovaných zvaroch a zároveň sa vyhýbajú singularitám.

Multi-Axis Collaboration: Podporuje synchronizované riadenie viacerých spojov pre zložité zváracie dráhy s chybou presnosti riadenia v rozmedzí ±0,05 mm.

2. Prispôsobenie procesu zvárania

Ladenie parametrov v reálnom čase: Dynamicky upravuje rýchlosť podávania drôtu, prúd a napätie na základe signálov spätnej väzby oblúka.

Optimalizácia segmentovej dráhy: Špeciálna manipulácia s prechodovými časťami vo vlnitých zvaroch na zabezpečenie konzistencie húsenice a integrity spoja.

3. Spoľahlivosť priemyselnej triedy

Anti-Interference Architecture: Špecializované usporiadanie na izoláciu vysokovýkonného zváracieho hluku od citlivých logických obvodov.

Komunikačné protokoly: Rozhrania pripravené na použitie pre integráciu EtherCAT, Profinet a PLC.

Výrobná dokonalosť

Ako navrhnúť PCBA spájkovacieho robota

Navrhovanie vysokovýkonného spájkovacieho robota PCBA vyžaduje komplexné zváženie viacerých rozmerov, od plánovania architektúry systému až po výrobu hardvéru, kontrolu softvéru a konečné overenie. Nasleduje podrobný popis kľúčových konštrukčných bodov, aby sa zabezpečilo, že produkt spĺňa prísne požiadavky scenárov priemyselného zvárania.

1. Architektúra systému a funkčné plánovanie

Spájkovací robot PCBA potrebuje dosiahnuť bezproblémovú integráciu viacerých funkčných modulov, ktoré zahŕňajú riadenie pohybu, riadenie výkonu zvárania, rozhrania snímačov a komunikačné moduly, aby sa vytvoril stabilný a efektívny riadiaci systém.

Sekcia riadenia pohybu: Podporuje viacosové kolaboratívne plánovanie trajektórie (ako je 4-DOF riadenie v kartézskom súradnicovom systéme) a prevádza dráhu koncového efektora zváracieho horáka na príkazy uhla spoja prostredníctvom inverzného kinematického algoritmu, čím sa zaisťuje presnosť trajektórie zvárania.

Časť procesu zvárania: Môže upravovať parametre zvárania v reálnom čase podľa rôznych zváracích materiálov a typov spojov. Napríklad pri vlnitých zvaroch sa používa segmentové riadenie (ako sú prechodové úseky spájajúce rovné úseky), aby sa predišlo chybám zvárania a zabezpečila sa stabilita zvárania.

Komunikačné rozhranie: Rezervuje komunikačné rozhrania na priemyselnej úrovni, ako napríklad EtherCAT alebo Profinet, ktoré dokážu realizovať efektívnu dátovú interakciu s nadradenými počítačmi alebo PLC, čo uľahčuje integrované riadenie celej výrobnej linky.

2. Návrh hardvéru a výroba PCBA

Hardvérový dizajn, ktorý berie PCBA ako jadro, dodržiava princípy vysokej spoľahlivosti, silnej ochrany proti rušeniu a vysokej presnosti a prísne kontroluje každý článok výrobného procesu, aby sa zabezpečila kvalita produktu.

Fáza návrhu dosky plošných spojov: Vykonajte overenie racionálnosti rozloženia obvodu prostredníctvom simulačnej technológie so zameraním na kontrolu presnosti obvodu (chyba v rozmedzí ±0,05 mm) a spoľahlivosť medzivrstvového spojenia, aby sa zabránilo rušeniu signálu.

Výber komponentov: Všetky kľúčové komponenty (ako sú mikrokontroléry, čipy napájacích ovládačov) využívajú produkty priemyselnej kvality a podliehajú prísnemu skríningu dodávateľov a kontrole vstupného materiálu, aby sa zabezpečila stabilná prevádzka v náročných priemyselných prostrediach.

Výrobný proces: Celý proces zahŕňa prípravu materiálu (rozmerová chyba v rozmedzí ±0,1 mm), laserové vŕtanie (presnosť mikrootvorov pod 0,2 mm), pokovovanie medi, fotochemické leptanie, tlač spájkovacej masky atď., aby sa zabezpečila integrita obvodu a prispôsobivosť k životnému prostrediu.

Proces spájkovania: Skombinujte umiestnenie SMT (ako sú vysoko presné zabalené komponenty 0402/0201) s vložením DIP (pre vysokovýkonné zariadenia) a použite technológie spájkovania pretavením a spájkovanie vlnou, aby ste zaistili spoľahlivosť pripojenia komponentov; nakoniec odstráňte zvyškový tok pomocou procesu čistenia, aby ste zlepšili stabilitu produktu.

3. Riadenie softvéru a implementácia algoritmov

Softvérový systém spájkovacieho robota PCBA realizuje hlbokú integráciu riadenia pohybu a procesu zvárania a využíva vysokovýkonné algoritmy na zabezpečenie presnosti a účinnosti zvárania.

Riešenie inverznej kinematiky: Použite metódu parametrov D-H na stanovenie mapovacieho vzťahu medzi premennými spoja a pozíciou koncového efektora a spracujte dráhu zvárania v segmentoch (ako sú prechodové segmenty a priame segmenty vlnitých zvarov), aby sa zabezpečila kontinuita a plynulosť pohybu.

Algoritmus plánovania trajektórie: Vytvárajte hladké dráhy pohybu spoja, vyhýbajte sa singulárnym bodom v procese pohybu a optimalizujte krivku rýchlosti pomocou interpolačného algoritmu, aby ste znížili chyby zvárania spôsobené mutáciou pohybu.

Úprava parametrov v reálnom čase: Na základe signálov spätnej väzby (ako je napätie oblúka, priebeh prúdu) dynamicky upravte rýchlosť podávania drôtu a zvárací prúd, aby ste sa prispôsobili zmenám podmienok zvárania a zaistili konzistentnú kvalitu zvárania.

O UNIXPLORE: Váš spoľahlivý partner PCBA

Naša história

Spoločnosť Unixplore Electronics Co., Ltd, založená v roku 2011, sa zameriava na poskytovanie komplexných služieb zmluvnej elektronickej výroby na kľúč, ktoré zahŕňajú návrh a výrobu PCB a PCBA, obstarávanie dielov, montáž SMT & DIP, programovanie, funkčné testovanie, konformný náter, výrobu krabíc, káblové zväzky a káblové zostavy, montáž hotových produktov, balenie atď. Naše produkty, zdravotnícke elektronické zariadenia na kontrolu elektronických zariadení v automobilovom priemysle, inteligentné bezpečnostné systémy v domácnostiach, priemyselné zariadenia domáce, vojenské, letecké a iné oblasti.

Aplikačné polia

Domáce spotrebiče · Priemyselné ovládanie · Automobil · Spotrebná elektronika · Zdravotnícke vybavenie · Bezpečnostný systém · Zdravotníctvo · LED osvetlenie

Sila našej továrne

Výrobná kapacita: Ročná výrobná kapacita viac ako 1 500 000 PCBA a 150 000 sád hotových výrobkov, ktoré môžu uspokojiť potreby veľkosériových aj malosériových objednávok.

Koncepcia spolupráce: Zaviazala sa nadviazať dlhodobé konštruktívne kooperatívne vzťahy s globálnymi zákazníkmi so zameraním na zlepšenie kvality a optimalizáciu nákladov a dodržiavanie zásady „najlepšia kvalita, rýchlejšie dodanie, nižšie náklady, žiadne riziká“.

Flexibilita objednávky: Prijímajte objednávky v malom množstve, žiadne obmedzenia MOQ a plne podporte prispôsobené potreby zákazníkov.

Náš certifikát

Naša prevádzka bola certifikovaná podľa normy ISO 9001:2015 a IPC-610E, pričom prísne implementujeme medzinárodný systém manažérstva kvality, aby sme zabezpečili, že každý produkt spĺňa vysoké štandardy kvality.

Výrobné zariadenia

Máme vlastnú továreň s rozlohou viac ako 3 000 metrov štvorcových vybavenú profesionálnym výrobným a testovacím zariadením, ktoré poskytuje silnú podporu pre kvalitu produktov:

R&D Team: 20 profesionálnych R&D inžinierov, ktorí poskytujú technickú podporu pre prispôsobený dizajn a optimalizáciu produktov.

Výrobné linky: 6 výrobných liniek SMT, 4 montážne linky DIP, 2 montážne linky hotových výrobkov, realizujúce efektívnu a automatizovanú výrobu.

Testovacie vybavenie: 2 testovacie miestnosti pre starnutie, 2 testovacie miestnosti s vysokou a nízkou teplotou a rôzne pokročilé testovacie nástroje, ktoré môžu vykonávať rôzne testy stability, spoľahlivosti a funkčnosti na PCBA.

Kľúčové vybavenie: Vysokorýchlostný stroj Yamaha SMT, spájkovací stroj s 10 teplotnými zónami, spájkovačka s 9 teplotnými zónami atď., Zabezpečuje presnosť a efektívnosť výroby.

Pozvánka na spoluprácu

Srdečne vítame vaše ODM/OEM PCBA a hotové elektronické objednávky produktov. Či už máte prispôsobené projekty elektronickej montáže alebo potrebujete profesionálne služby výroby PCBA, neváhajte nás kontaktovať ešte dnes a my vám poskytneme vysoko kvalitné, efektívne a nákladovo efektívne riešenia.
