Čo je spájkovanie pretavením dusíka a prečo ho zvážiť?
Prefukovanie dusíka nahrádza štandardný vzduch v rúre N₂ s čistotou 99,9 %. Neprítomnosť kyslíka zabraňuje tvorbe oxidov na spájkovacej paste a vývodoch komponentov.
Porovnanie procesov
ParameterŠtandardné Pretečenie vzduchuPretočenie dusíka (N₂)Rozdiel Hladina kyslíka20,9%< 1000 ppm (0,1%)200× menej O₂Uhol zmáčania25--35°10--15°2× lepšie zmáčanieVyprázdňovanie v tepelných podložkách15--25% plocha-oblasť-0,1%-nízka defects0.5--2%< 0.05%10× fewerSolder ballingVisibleNoneCleaner boards

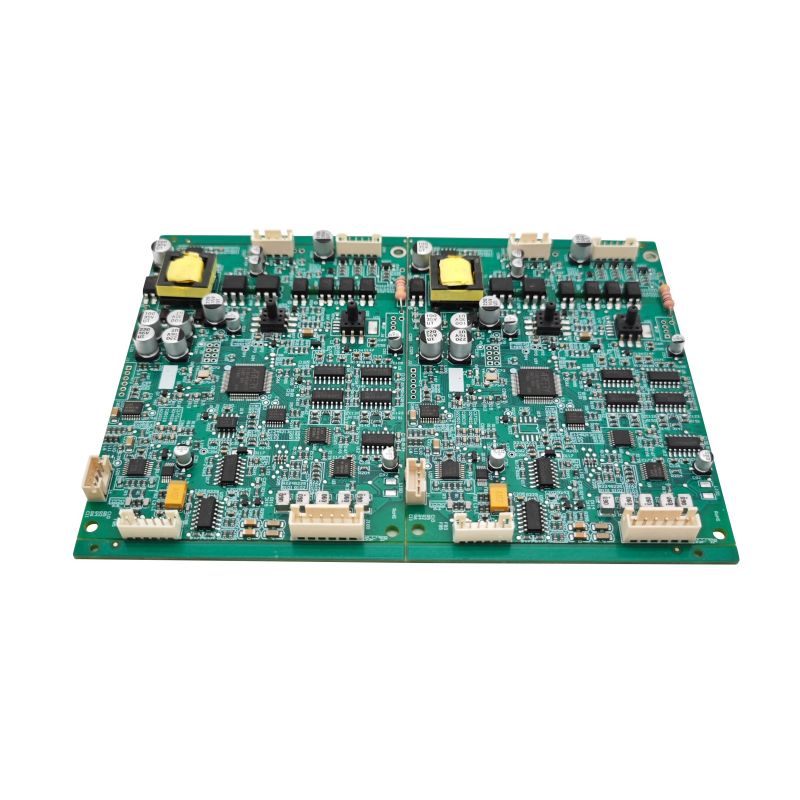

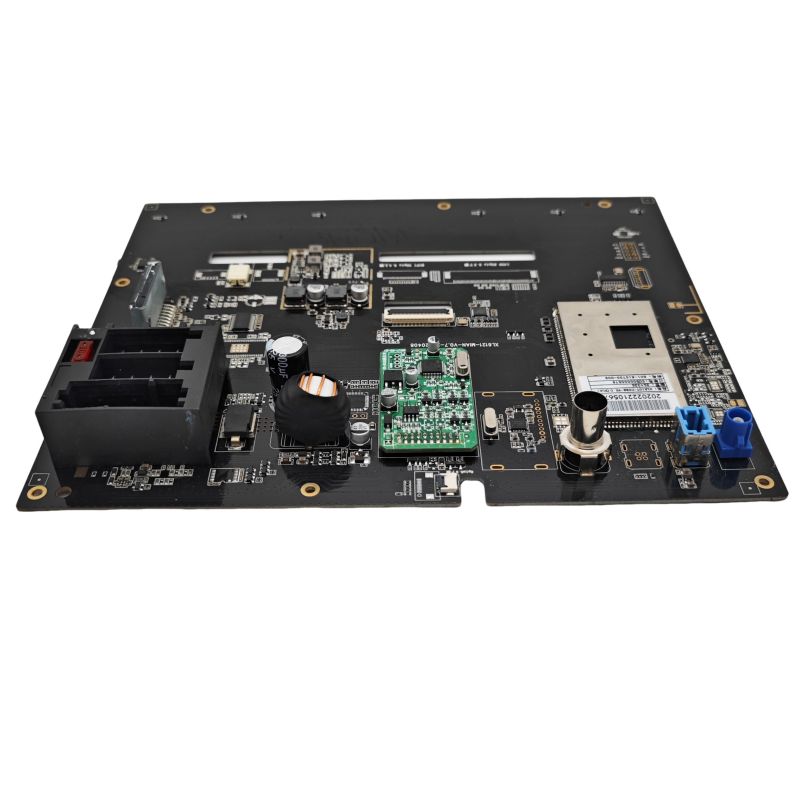

Problém oxidácie na PCBA priemyselných robotov
PCBA priemyselných robotov často používa veľké tepelné podložky (odkrytá meď) pod MOSFET, ovládače brány a integrované obvody na správu napájania. Tieto podložky rýchlo oxidujú pri prefukovaní vzduchu, čím zabraňujú úplnému zmáčaniu spájky. Výsledkom sú dutiny, ktoré zachytávajú teplo a spôsobujú poruchy poľa po 1000+ prevádzkových hodinách.
Tam, kde prefukovanie dusíka poskytuje jasnú hodnotu
Nie každý priemyselný robot PCBA má rovnaký úžitok. Dusík má zmysel v konkrétnych scenároch.
Veľké medené plochy a ťažké komponenty
Funkcia dosky Riziko opätovného prúdenia vzduchu Výhoda dusíka10×10 mm tepelná podložka> 30 % dutín, horúce miesta< 8 % dutín, rovnomerná doska s 20+ vrstvami (hrubá)Nerovnomerné zahrievanie medzi vrstvamiLepší prenos tepla prostredníctvom zvlhčovaniaVeľké konektory (40+ kolíkov)Chyby hlavy v vankúši100 % pri vytváraní dlhých spojov Moduly pohonu sorobotakDIGBTan
Údaje z reálneho sveta: V šesťosovej riadiacej jednotke PCBA robota s 12 výkonovými MOSFET na jednej doske, reflow dusíka znížilo návratnosť poľa z 3,2 % na 0,4 % počas 24 mesiacov. Primárny režim zlyhania - tepelné podložky spôsobujúce prehriatie - klesol o 87%.
Stopy nízkeho napätia, vysokého prúdu
Priemyselný robot PCBA pre servopohony prenáša 30--80A na vnútorných vrstvách. Dutiny pod rezistormi snímania prúdu (0,5 mΩ, balenie 2512) vytvárajú odchýlky odporu, ktoré kazia hodnoty krútiaceho momentu.
Snímanie prúdu Komponent Zmena prúdenia vzduchu Variácia spätného prúdenia dusíka Odchýlka so 4 svorkami (2512) ± 8 % v dôsledku vyprázdňovania ± 1,5 % Nárast teploty rezistora snímania 15 ° C5 ° Ckalibračný posun po 500 cykloch12 % 2 %
Tam, kde je prefukovanie dusíka zbytočné
Dusík zvyšuje náklady (úprava rúry + spotreba plynu = 0,08 – 0,12 USD na PCBA). V týchto prípadoch ho nepoužívajte.
Malé dosky s nízkou tepelnou hmotnosťou
Scenár Nepotrebný DusíkJednostranný, < 50 komponentov Pretečenie vzduchu vytvára < 8 % dutínVšetky malé balenia (0402, QFN 3×3)Žiadne veľké tepelné podložky SAC305 bez obsahu olova bez citlivých častí Štandardné rukoväte s tokomS spätné prúdenie vzduchuVýroba malého objemu prototypov (< 100 nákladovo neopodstatnených dosiek)
Dosky využívajúce vysokoaktívny tok
Niektoré no-clean tavidlá (napr. Senju M705-GRN360-K2-V) obsahujú aktivátory, ktoré efektívne fungujú na vzduchu až do 240°C. Dusík neprináša žiadne merateľné výhody. Citlivosť na kyslík skontrolujte v údajovom liste toku.
Implementačné parametre pre PCBA priemyselného robota
Ak sa rozhodnete použiť dusík, použite tieto špecifické nastavenia.
Profil rúry pod dusíkom
Teplota zónyČasO₂ Cieľové predhriatie150--180°C60--90 s< 5000 ppmNamáčanie 180--210°C60--90 s< 2000 ppm Vrchol spätného toku (SAC305)240--250°C 30--1000 ppm Chladenie-5°C/s rampa --- Bez požiadavky
Kritické: Udržujte O₂ pod 1000 ppm počas špičky pretavenia. Nad 1 500 ppm výhoda zmizne -- dutiny sa vrátia na úroveň spätného prúdenia vzduchu.
Prietok a čistota dusíka
Parameter Odporúčanie Čistota minimálne 99,9 % (trieda 3,0) Rosný bod -40 °C alebo nižší Prietok 15--25 m³/hod (typická 6-zónová rúra)
Odhad nákladov: Pre PCBA typického priemyselného robota s rozmermi 100 × 150 mm pridáva dusík 0,10 USD na dosku pri objeme 10 000. Pri objeme 100 000 kusov cena klesne na 0,04 USD za dosku.
Testovanie na overenie prínosu dusíka
Predtým, ako sa zaviažete používať dusík pre PCBA priemyselného robota, vykonajte tieto dva testy.
Porovnanie vyprázdňovania (röntgenové žiarenie)
1. Pretavte 20 dosiek vzduchom, 20 dosiek dusíkom
2. Röntgenujte každú dosku pri sklone 0° a 45°
3. Zmerajte prázdnu oblasť pod najväčšou tepelnou podložkou (napr. IC ovládača motora)
4. Splniť kritérium pre odôvodnenie dusíka: Zníženie pórovitosti > 50 % v porovnaní so vzduchom
Skúška prierezu a šmyku
Výsledok testu Vzduchu Reflow Reflow Dusík TargetIMC hrúbka (intermetalická) 1--3 µm nerovnomerná2--4 µm jednotná Priemer dutiniek> 200 µm bežné< 100 µm zriedkavé Pevnosť v šmyku guľôčky (0,5 mm BGA)800--1000 gf1100--1300 g
FAQ -- Bežné otázky o pretečení dusíka pre PCBA priemyselných robotov
Otázka 1: Zlepšuje pretavenie dusíka spoľahlivosť spájkovaného spoja pre PCBA priemyselného robota vystaveného vibráciám?
A:Áno, ale len pre špecifické mechanizmy zlyhania. Priemyselné roboty zažívajú vibrácie 5--50 grms zo servomotorov a prevodoviek. Dve poruchy súvisiace s vibráciami sa zlepšujú s dusíkom:
Kirkendallová sa vyprázdňuje-- Pri prefukovaní vzduchu je intermetalický rast medi a cínu (IMC) nepravidelný a na rozhraní vytvára mikroskopické dutiny. Pri vibráciách sa tieto dutiny spájajú a praskajú po 5 000 - 10 000 hodinách. Pretavenie dusíka vytvára rovnomernú vrstvu IMC (Cu₆Sn₅) bez dutín. Testovanie vibrácií (20 grms, 10--2000 Hz, 100 hodín) ukazuje, že dusíkové kĺby prežijú 3x dlhšie.
Únava pri spájkovaní v blízkosti ťažkých komponentov-- Large transformers (15×15 mm) on industrial robot PCBA experience differential thermal expansion during robot warm-up (25°C to 85°C). In air reflow, voids concentrate under component corners where stress is highest. Tieto dutiny pôsobia ako miesta iniciácie trhlín. With nitrogen, void-free joints distribute stress evenly.
Kvantitatívne zlepšenie-- Zrýchlené testovanie životnosti (tepelný šok -40 °C až +125 °C, 1000 cyklov + súčasné vibrácie) ukazuje:
- Spoje pre prúdenie vzduchu: 12 % prasknutých alebo poškodených
- Spoje pre spätné prúdenie dusíka: 1,5 % prasknuté
Avšak, dusík neopraví zle navrhnutú geometriu podložky alebo nesprávne otvory v šablóne. Vždy ich najprv optimalizujte a potom pridajte dusík.
Q2: Aké percento dutín je prijateľné pre výkonové stupne priemyselného robota PCBA a môže ho dosiahnuť dusík?
A:Pri výkonových stupňoch PCBA priemyselných robotov (motorové pohony, IGBT, MOSFETy) závisí prijateľné vyprázdňovanie od tepelného zaťaženia. Existujú tri úrovne:
Úroveň 1 – Vysoký výkon (nepretržitý > 20 A na FET)
Prijateľná plocha dutín: < 5 %. Priemer jednej dutiny: < 0,2 mm. Toto je možné dosiahnuť iba pretavením dusíka (1000 ppm O₂) a vákuovým pretavením (voliteľné). Bez dusíka sú typické dutiny 15--25%.
Úroveň 2 – stredný výkon (špičkový 10 – 20 A, prerušovaný)
Prijateľná plocha dutín: < 10 %. Žiadna jednotlivá dutina > 0,5 mm. Pretečenie dusíka trvalo dosahuje 5--8% dutín. Pretečenie vzduchu vytvára 12--18% - často okrajové, ale prejde, ak to tepelná simulácia dovolí.
Úroveň 3 -- Nízka spotreba (< 5 A, signálové integrované obvody)
Prijateľná plocha dutín: < 25 %. Dutiny majú minimálny tepelný vplyv. Dusík je zbytočný. Prevod vzduchu postačuje.
Môže dusík dosiahnuť úroveň 1 bez vákua?Nie - samotný dusík dosahuje minimálne 5--8% dutín v dôsledku zachytených tokových plynov. Pre dutiny pod 5 % (kritické pre SiC MOSFET alebo GaN zariadenia) potrebujete vákuové pretavenie (odstráni plyny po roztavení spájky). Dusík + vákuum dosahuje 1--3% dutín.
Testovací protokol pre PCBA priemyselného robota: Odmerajte dutiny na 10 doskách. Ak je priemer > 15 %, pridajte dusík. Ak je priemer 8--15% a strata energie < 2W na komponent, vzduch je prijateľný. Ak sa požaduje < 8 %, špecifikujte optimalizáciu dusíka a šablóny (priechody do tepelnej podložky na uvoľnenie toku).
Otázka 3: Môžem previesť svoju existujúcu rúru na prefukovanie vzduchu na dusík na výrobu PCBA priemyselných robotov?
A:Áno, ale s tromi úpravami, o ktorých sa nedá dohodnúť. Mnoho výrobcov sa pokúša o čiastočnú konverziu a zlyhá.
Modifikácia 1 -- Tesnenie rúry
Rúry na spätné prúdenie vzduchu majú medzery na vstupných/výstupných závesoch a medzi zónami. Čistota dusíka vyžaduje vstup kyslíka < 50 l/min. Inštalovať:
- Dvojvrstvové magnetické závesy (nahrádzajú jednoduché retiazky)
- Pozitívna kontrola tlaku (1--2 mm H₂O vo vnútri rúry)
- Utesnite všetky prístupové panely pomocou vysokoteplotných silikónových tesnení
Bez utesnenia spotrebujete 3--5× viac dusíka (cena 0,30 – 0,50 $ za dosku) a stále budete mať 5000 ppm O₂ na vrchole – horšie ako správne vyladená vzduchová rúra.
Modifikácia 2 -- Systém monitorovania kyslíka
Nainštalujte dva senzory zirkónia O₂: jeden v zóne predhrievania, jeden v zóne špičky pretavenia. Senzory sa musia kalibrovať mesačne. Mnoho výrobcov PCBA priemyselných robotov vynecháva kalibráciu a potom sa čuduje, prečo sa vyprázdňovanie vracia.
Modifikácia 3 -- Dopravník a mazanie
Štandardné mazivá dopravníka pece sa vyparujú v dusíku (neprítomnosť kyslíka mení teplotu rozkladu). Použite perfluórpolyéterové (PFPE) mazivo. značky Kester alebo Klüber. Štandardné mazivo kontaminuje dosku a vytvára guľôčky spájky.
Náklady na konverziu a časová os:
- Vybavenie: 8 000 - 15 000 USD (tesnenia, závesy, senzory, ovládanie prietoku)
- Inštalácia: odstávka 2 dni
- Dodávka dusíka: Nádrž na kvapalinu alebo generátor PSA (300 – 500 USD/mesačný prenájom)
- Doba návratnosti pre objem PCBA priemyselného robota > 50 000/rok: 6--8 mesiacov (od zníženej miery prepracovania a návratnosti na mieste)
Nekonvertujteak je váš ročný objem nižší ako 20 000 dosiek. Namiesto toho použite zmluvného výrobcu, ktorý už má pretavenie dusíka.
Rozhodovacia matica – mali by ste používať dusík?
FactorAir Reflow SufficientNitrogen Odporúčané Tepelné podložky > 25 mm²NieÁnoSúčiastky s odkrytou medenou základňou (QFN, DFN)NieÁno Rozstup BGA < 0,8 mmNieÁno Prevádzka PCBA robota > 60°C okoliaNieÁno Cieľ spoľahlivosti poľa < 0,5 % porucha za rokNieÁno Bezolovnaté bezolovnaté05pre veľké spájkovanie boardsVolume < 10,000 boards/yearYesNo (cost ineffective)
Záverečné odporúčanie
Pretavenie dusíka dáva jasný zmysel pre PCBA priemyselného robota, ktorý obsahuje:
- Veľké tepelné podložky (> 25 mm²)
- BGA alebo QFN s odkrytými lisovacími podložkami
- Akýkoľvek výkonový stupeň s rozptylom > 5 W na komponent
- Požiadavka spoľahlivosti < 1 % zlyhania poľa počas 5 rokov
Dusík nedáva zmysel pre jednoduché, nízkoenergetické priemyselné roboty PCBA (rozhrania senzorov, I/O dosky) s malými komponentmi a bez tepelných problémov.
Praktické rady: Spustite skúšku so 100 doskami v dusíku. Röntgenové vyprázdňovanie. Porovnajte s vašimi aktuálnymi výsledkami pretečenia vzduchu. Ak sa prázdna plocha zmenší o viac ako 50 %, použite dusík. Ak je zníženie menšie ako 30 %, skutočným problémom je váš tok alebo návrh šablóny – najskôr ich opravte.
